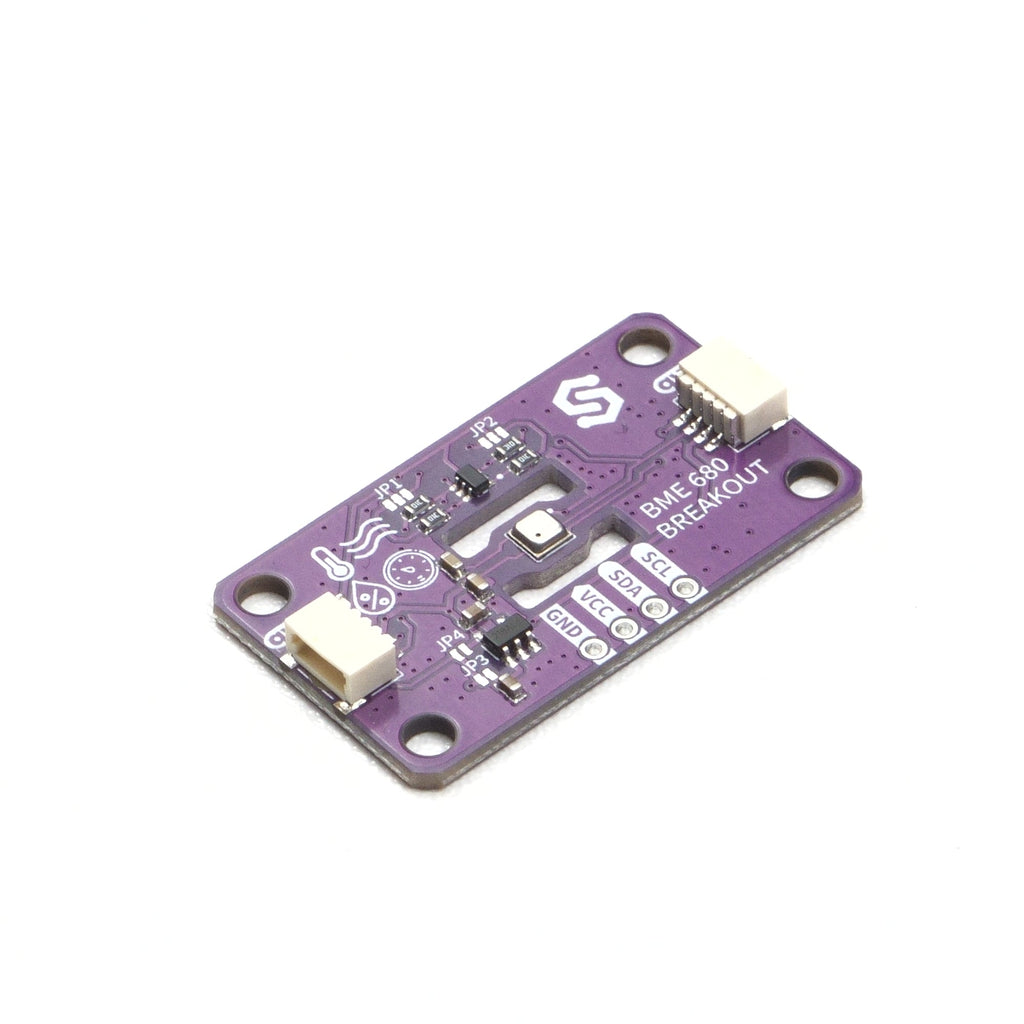

Senzor Mediu BME680 Breakout: Temperatură, Umiditate, Presiune și Calitatea Aerului

Brand: Soldered

Senzorul BME680 de la Bosch măsoară patru mărimi dintr-un singur cip: temperatura, umiditatea, presiunea atmosferică și calitatea aerului, exprimată ca indice IAQ pe o scală de la 0 la 500. Din presiune poți calcula și altitudinea, deci ai tot ce îți trebuie pentru o stație meteo completă pe o placă de câțiva centimetri.

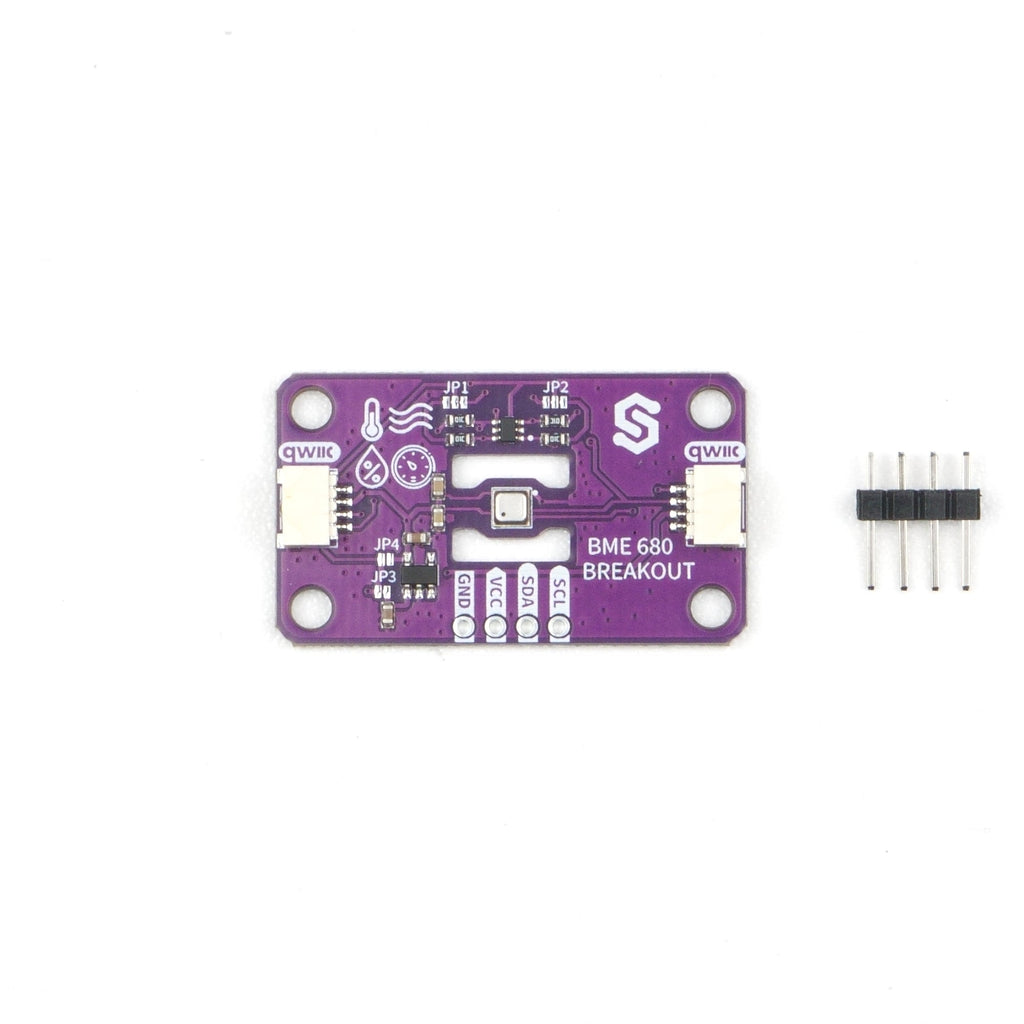

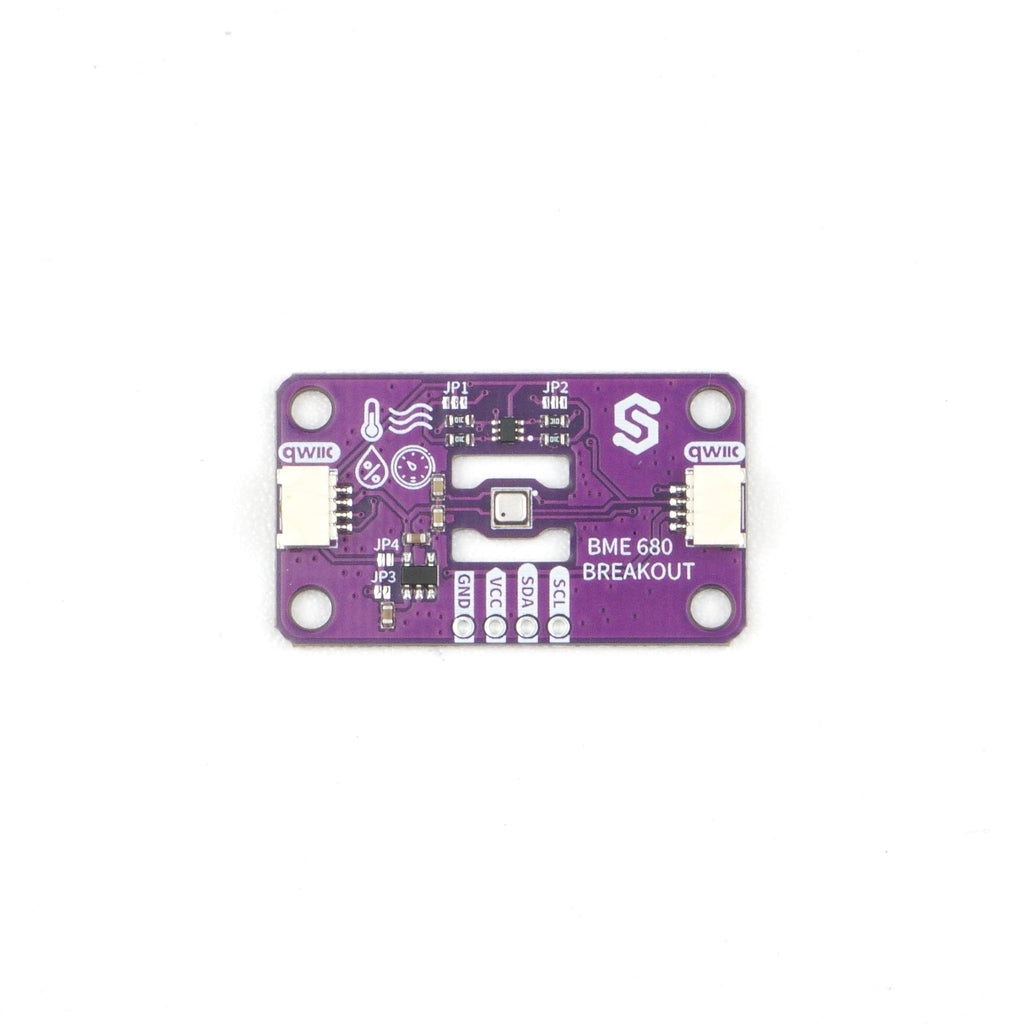

Comunică pe I2C și are doi conectori Qwiic, deci îl legi cu un cablu cu 4 fire și înlănțui și alte module pe aceeași magistrală, fără nicio lipitură.

Unde îl folosești

• Stații meteo personale cu înregistrare în cloud
• Monitorizarea aerului din dormitor, birou sau sală de clasă
• Control automat al ventilației pe prag de calitate a aerului
• Măsurarea umidității în sere, pivnițe și camere de server
• Altimetru pentru drone și proiecte de zbor

Specificații tehnice

• Senzor: Bosch BME680
• Tensiune de alimentare: de la 1,71 V la 3,6 V
• Presiune: de la 30 kPa la 110 kPa, eroare ±12 Pa
• Temperatură: de la -40 la +85 grade Celsius, eroare ±1 grad
• Umiditate: de la 0 la 100 la sută, eroare ±3 la sută
• Indice IAQ: de la 0 la 500
• Consum în timpul măsurării: maximum 849 µA
• Consum în repaus: 0,15 µA

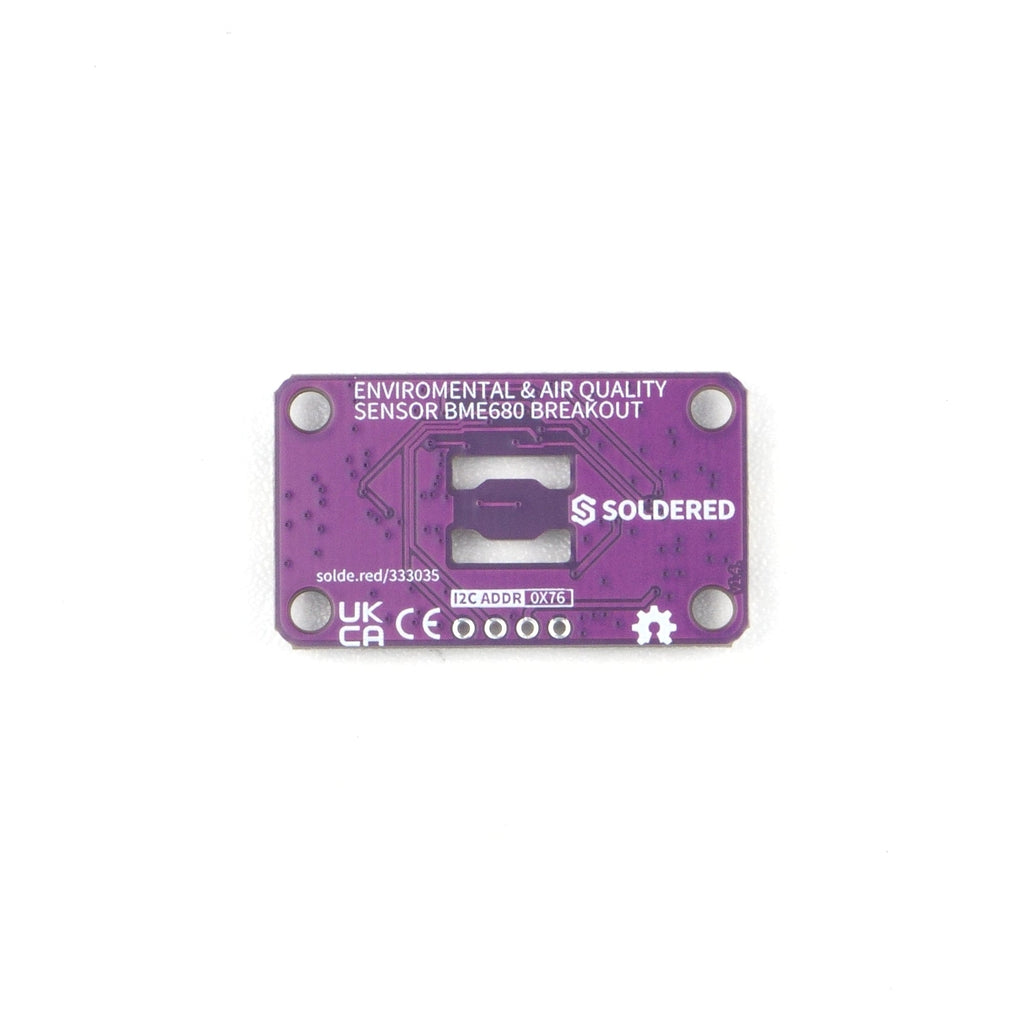

• Interfață: I2C cu doi conectori Qwiic

Întrebări frecvente

Ce înseamnă indicele IAQ?

IAQ vine de la Indoor Air Quality și este un număr de la 0 la 500 calculat de senzor din rezistența elementului de gaz. Sub 50 înseamnă aer curat, între 100 și 150 aer mediocru, iar peste 200 aer poluat care cere ventilație. Nu este o măsură directă de CO2, ci un indice combinat.

Măsoară CO2 real?

Nu. BME680 măsoară compuși organici volatili și estimează din ei un CO2 echivalent. Pentru CO2 măsurat direct ai nevoie de un senzor NDIR, de exemplu breakout-ul cu Sensirion SCD43.

Cât timp trebuie lăsat să se stabilizeze?

Valorile de temperatură, umiditate și presiune sunt bune imediat. Indicele IAQ are nevoie de câteva ore de funcționare continuă ca să își facă linia de referință.

Cu ce plăci funcționează?

Cu orice placă ce are I2C: Arduino, ESP32, ESP8266, Raspberry Pi, Raspberry Pi Pico și STM32. Atenție la alimentare, senzorul cere maximum 3,6 V.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Modul MicroPython
• Detalii hardware și scheme
• Schema pinilor
