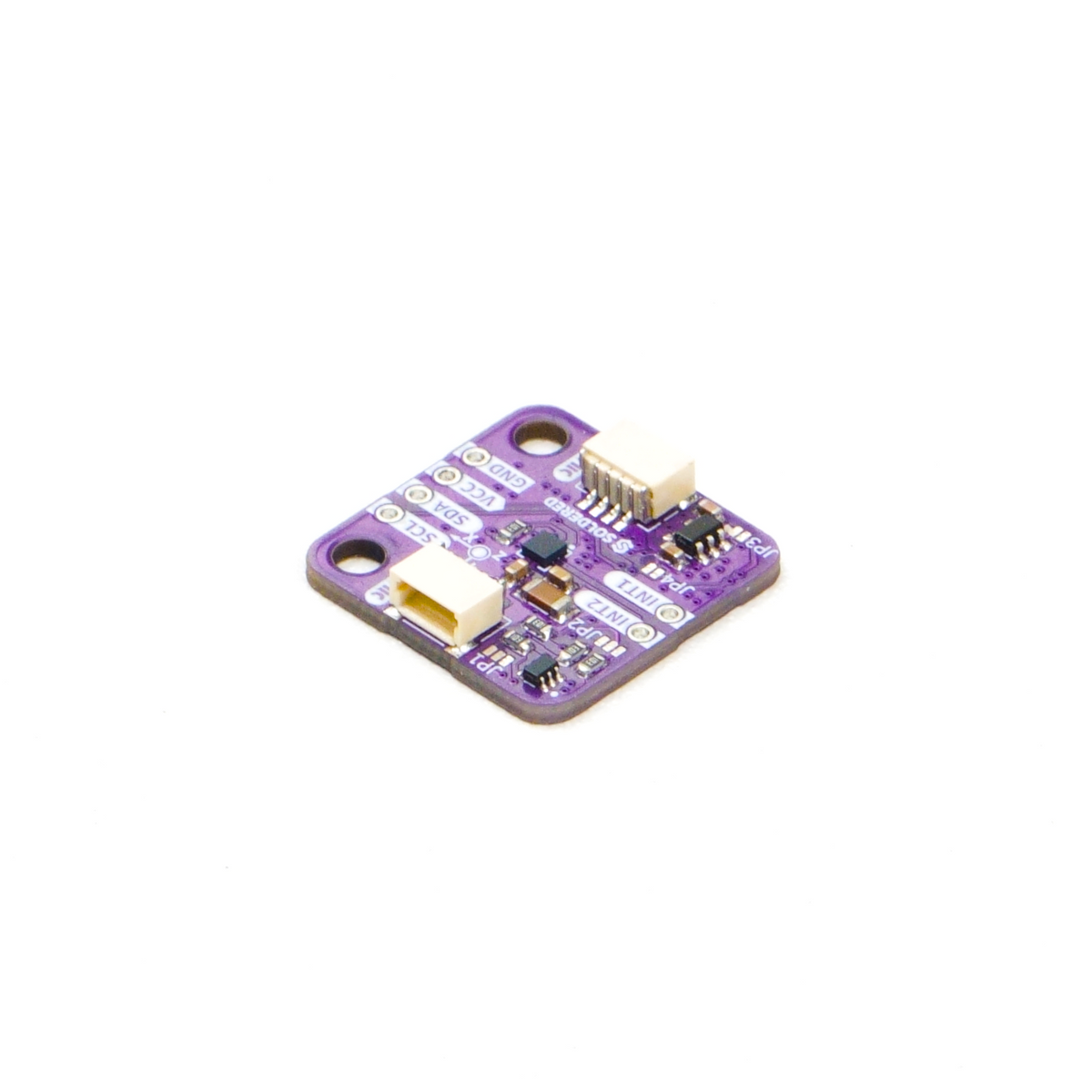

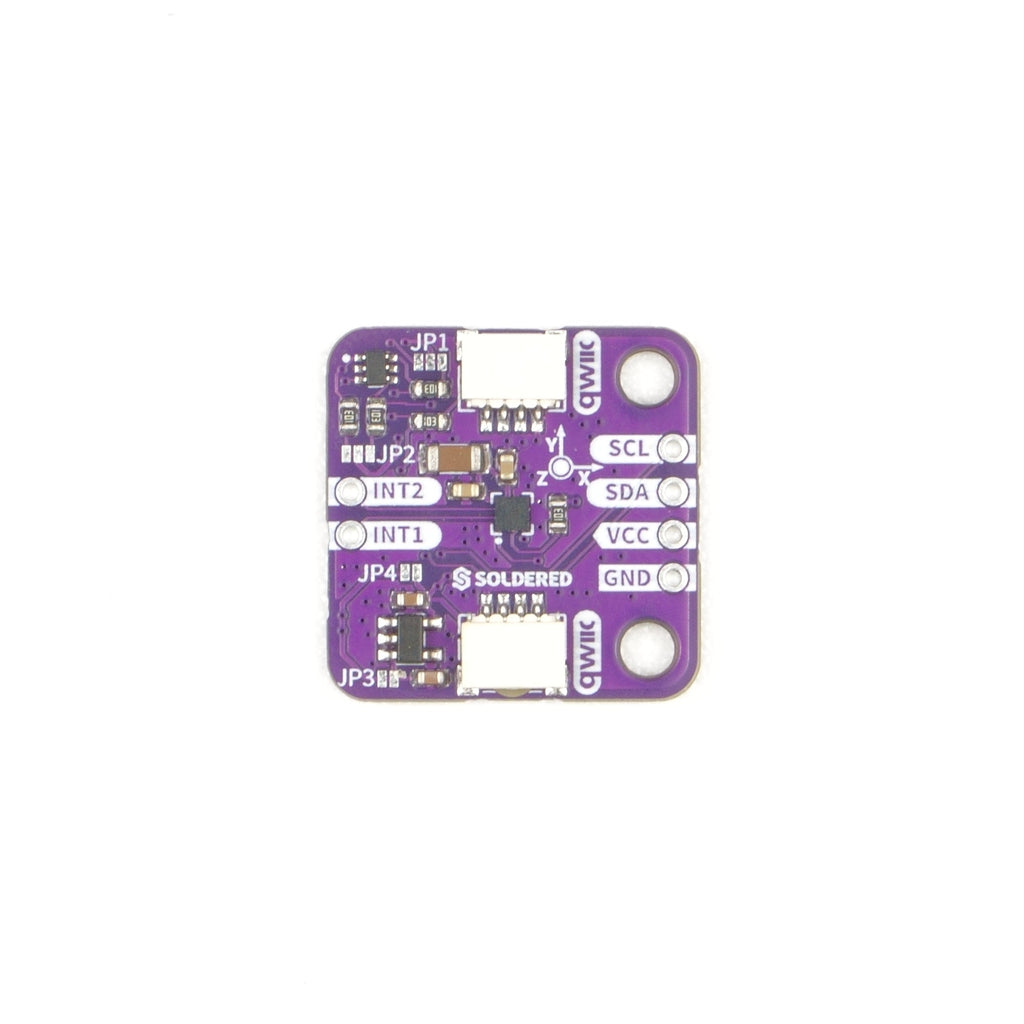

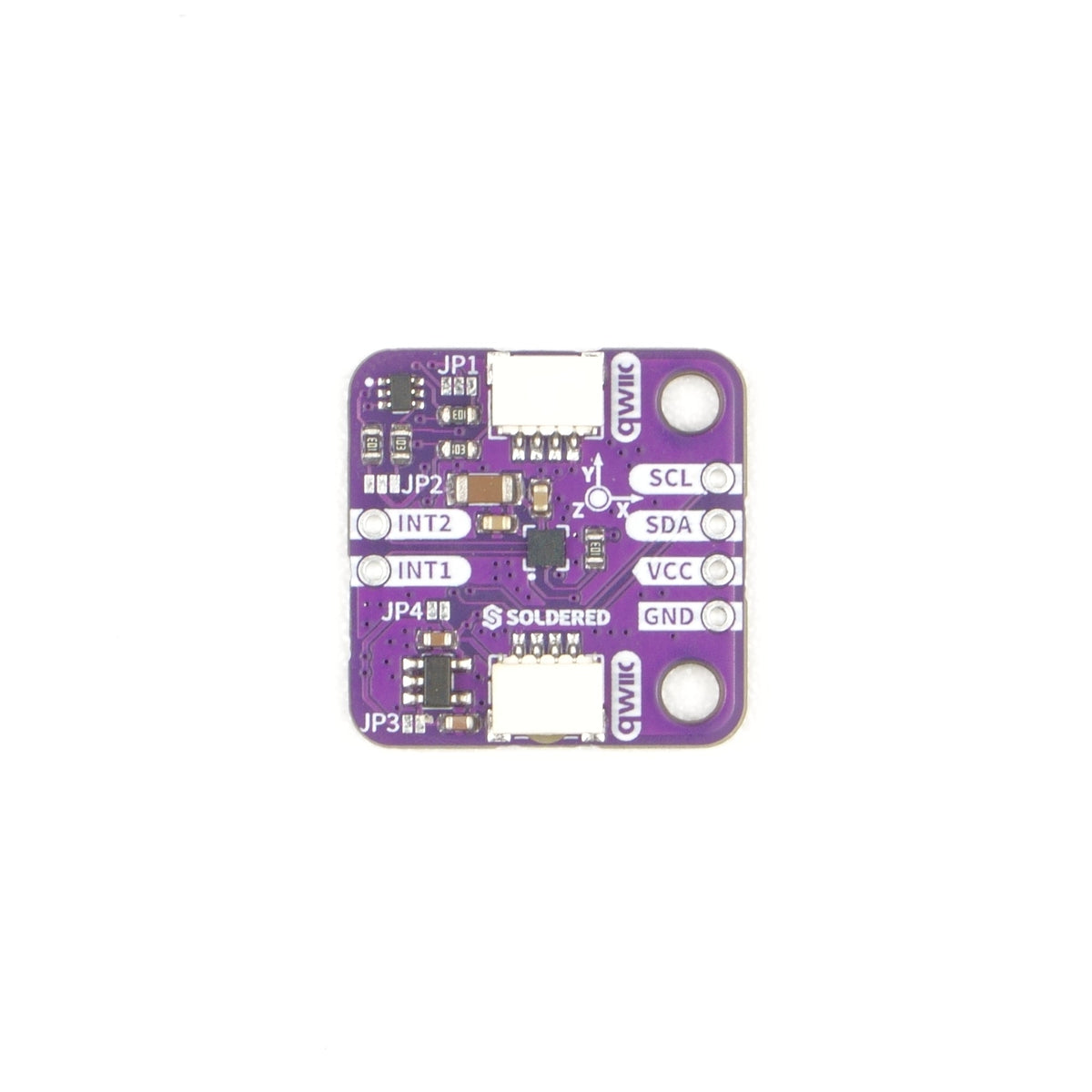

Accelerometru IIS2DULPX Breakout pe 3 Axe, Consum Ultra Redus, cu Qwiic

Brand: Soldered

Accelerometru industrial de la STMicroelectronics care aproape nu consumă din acumulator: 3 µA în modul de consum ultra redus și numai 12 nA oprit. IIS2DULPX măsoară accelerația pe 3 axe, pe patru domenii la alegere, de la ±2 g la ±16 g, cu până la 800 de citiri pe secundă.

Algoritmii de pe cip rulează singuri: trezire la mișcare, detecție de cădere liberă, atingere simplă și dublă, orientare, numărare de pași și înclinare. Placa principală poate dormi până când accelerometrul o trezește pe unul din cei doi pini de întrerupere. Mai are un canal QVAR pentru detecție capacitivă, de exemplu atingere sau nivel de lichid. Se conectează prin Qwiic și merge la 3,3 V și la 5 V.

Unde îl folosești

• Dispozitive purtabile și pedometre pe acumulator
• Trackere de bunuri care se trezesc doar când sunt mișcate
• Detectarea căderilor și a loviturilor
• Monitorizarea vibrațiilor la motoare și utilaje
• Detectarea orientării, de exemplu pentru rotirea automată a unui ecran

Specificații tehnice

• Senzor: STMicroelectronics IIS2DULPX, accelerometru MEMS
• Axe: 3
• Domenii: ±2 g, ±4 g, ±8 g sau ±16 g
• Sensibilitate: de la 0,061 mg pe pas la ±2 g până la 0,488 mg pe pas la ±16 g
• Frecvență de citire: de la 1,6 Hz până la 800 Hz
• Consum: 9,3 µA în modul de performanță, 6,5 µA la 50 Hz, 3 µA în modul ultra redus, 12 nA oprit
• Funcții pe cip: trezire, cădere liberă, atingere simplă și dublă, orientare 6D și 4D, pași, înclinare, memorie FIFO
• Canal QVAR: detecție capacitivă pentru atingere, nivel de lichid sau câmp electric

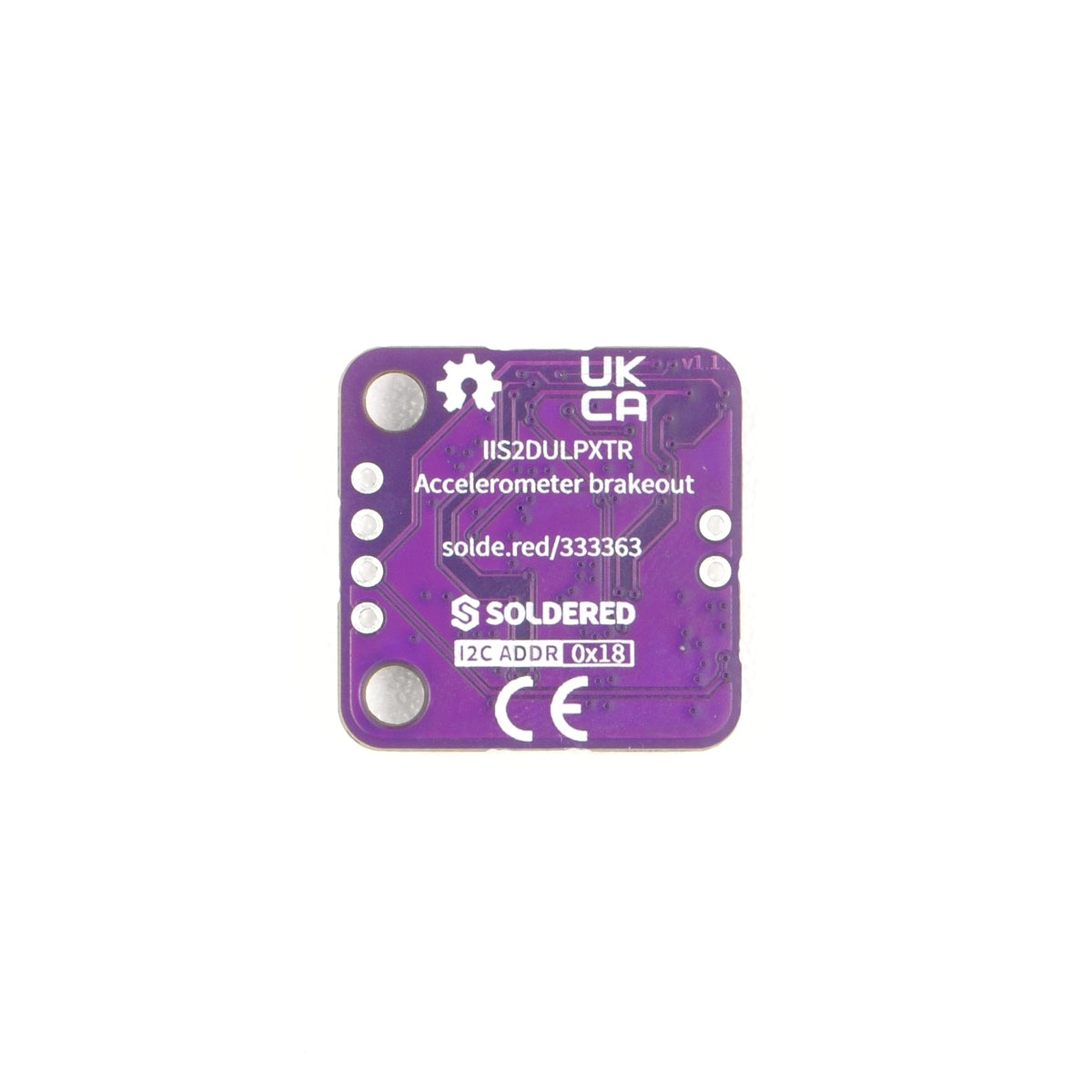

• Interfață: I2C, adresa 0x18
• Întreruperi: doi pini, INT1 și INT2
• Alimentare: 3,3 V sau 5 V, cu regulator pe placă
• Conectori: doi conectori Qwiic, compatibili STEMMA QT
• Dimensiuni: 22 x 22 mm, compatibil LEGO, găuri pentru șuruburi M3
• Software: bibliotecă Arduino și modul MicroPython de la producător

Întrebări frecvente

De ce e bun pentru proiecte pe acumulator?

Pentru că în modul ultra redus consumă 3 µA, iar funcțiile de pe cip lucrează singure. Placa principală doarme și se trezește doar când accelerometrul detectează mișcare, cădere sau atingere.

Ce este QVAR?

Un canal care măsoară variația sarcinii electrice. Cu el detectezi atingerea unui electrod, nivelul unui lichid sau prezența unui câmp electric, fără senzor separat.

Ce domeniu aleg?

±2 g pentru mișcări fine și înclinare, unde ai cea mai bună sensibilitate. ±8 g sau ±16 g pentru lovituri și mișcări bruște, unde semnalul ar ieși din domeniul mic.

Măsoară și rotația?

Nu. Este doar accelerometru, deci nu are giroscop. Pentru viteză de rotație îți trebuie un senzor IMU cu giroscop.

Merge cu MicroPython?

Da, producătorul are un modul MicroPython pe lângă biblioteca Arduino.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Modul MicroPython
• Detalii hardware și jumpere
• Fișierele de proiectare hardware
• Toată documentația Soldered
