Senzor IMU Inteligent BHI385 Breakout cu Fuziune Bosch BSX și Qwiic

Brand: Soldered

Un accelerometru obișnuit îți dă numere brute și te lasă pe tine să calculezi ce înseamnă. BHI385 de la Bosch Sensortec are un procesor propriu ARC EM4 pe 32 de biți, care rulează firmware-ul de fuziune BSX și îți dă direct rezultatul: orientarea în spațiu, numărul de pași, detecția de lovituri ușoare și recunoașterea gesturilor de încheietură.

Practic, calculul greu se face pe senzor, iar microcontrolerul tău primește valori gata interpretate și rămâne liber pentru aplicație.

Unde îl folosești

• Dispozitive purtabile cu numărare de pași și detecție de gesturi
• Stabilizarea și orientarea dronelor și a roboților
• Detecția căderilor și a șocurilor la transport
• Interfețe care reacționează la mișcarea dispozitivului
• Măsurarea vibrațiilor la utilaje

Specificații tehnice

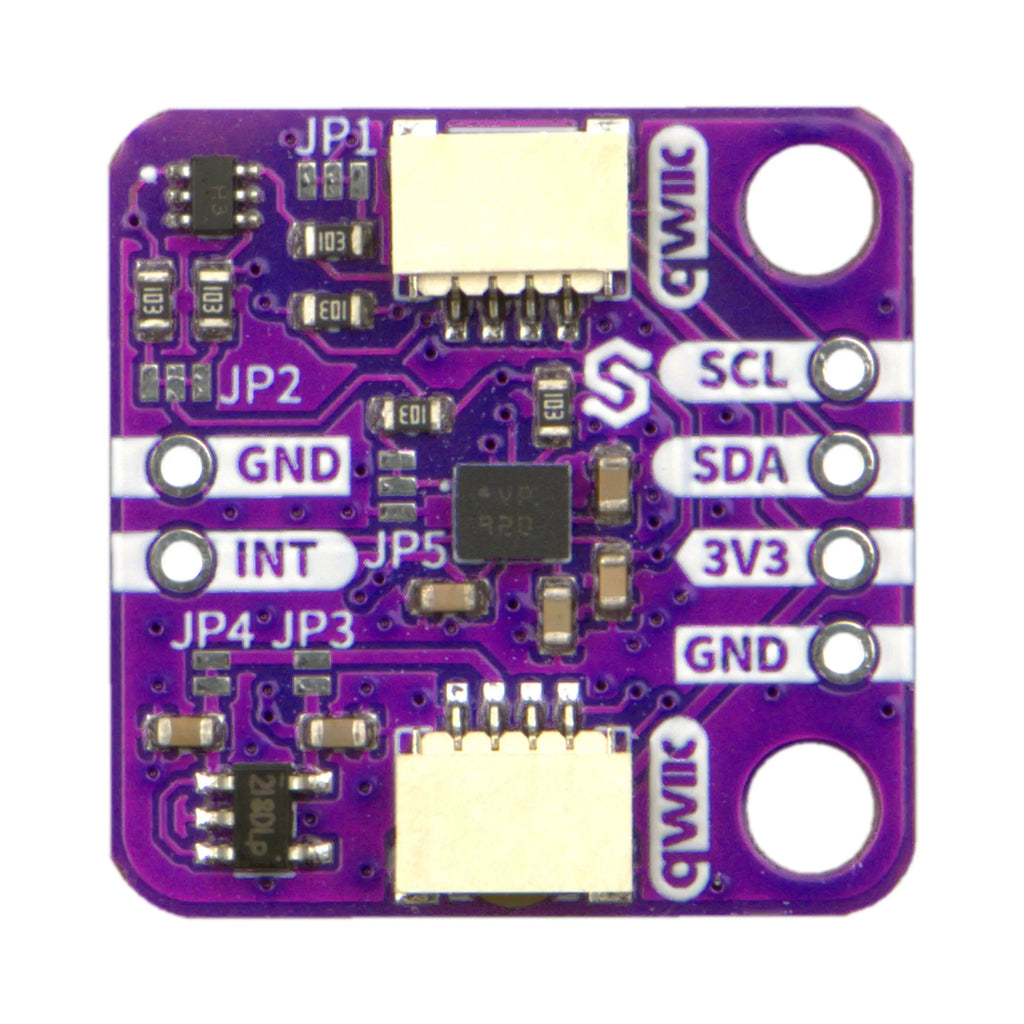

• Circuit: Bosch BHI385
• Senzori: accelerometru pe 3 axe și giroscop pe 3 axe
• Domenii accelerometru: ±4, ±8, ±16 și ±32 g
• Domenii giroscop: ±125, ±250, ±500, ±1000 și ±2000 grade pe secundă
• Procesor pe placă: ARC EM4 pe 32 de biți (Fuser2), cu firmware Bosch BSX
• Ieșiri calculate: orientare 3D, număr de pași, detecție de tap și gesturi de încheietură
• Interfață: I2C până la 400 kHz

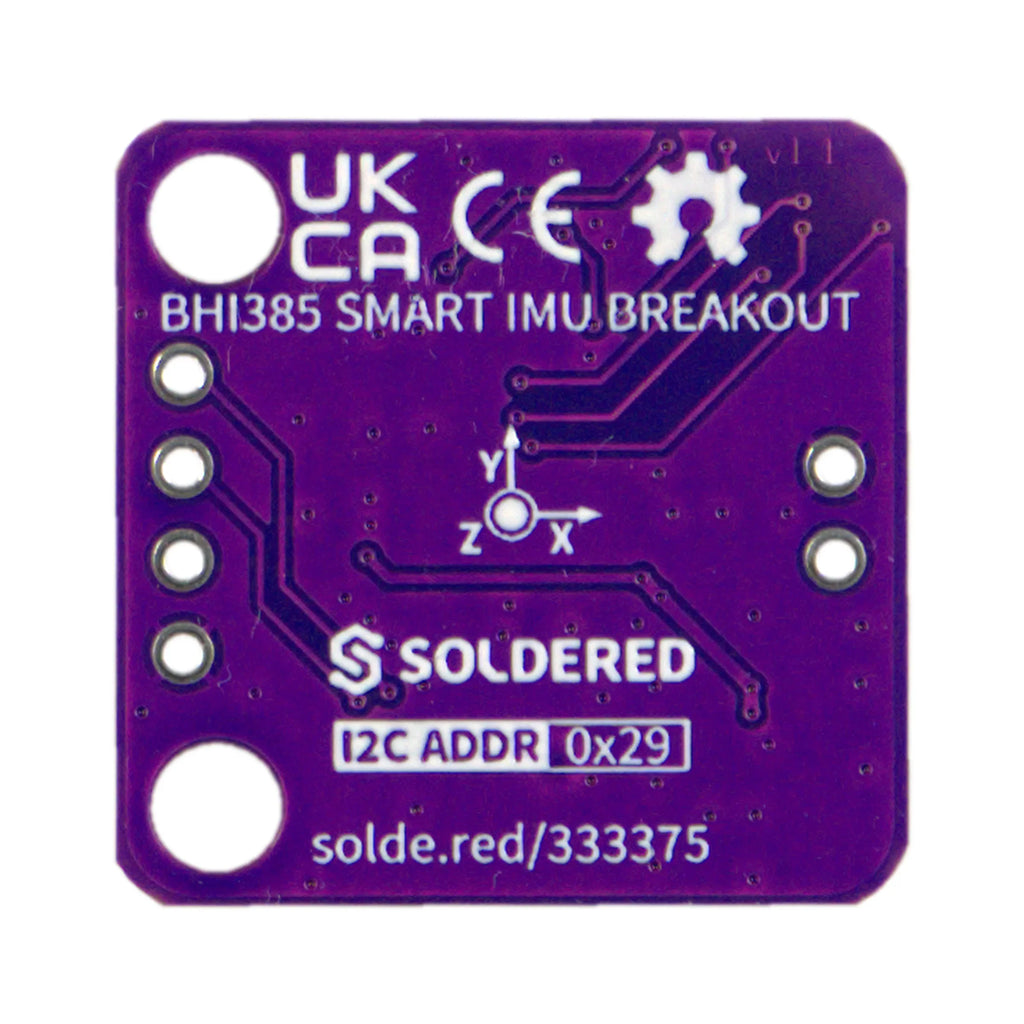

• Adresă I2C: 0x29 implicit, 0x28 din jumperul JP5
• Alimentare: 3,3 V, cu regulator pe placă care coboară la 1,8 V pentru cip
• Consum: circa 5 µA în repaus, 200 µA doar cu accelerometru și 1,4 mA cu accelerometru și giroscop

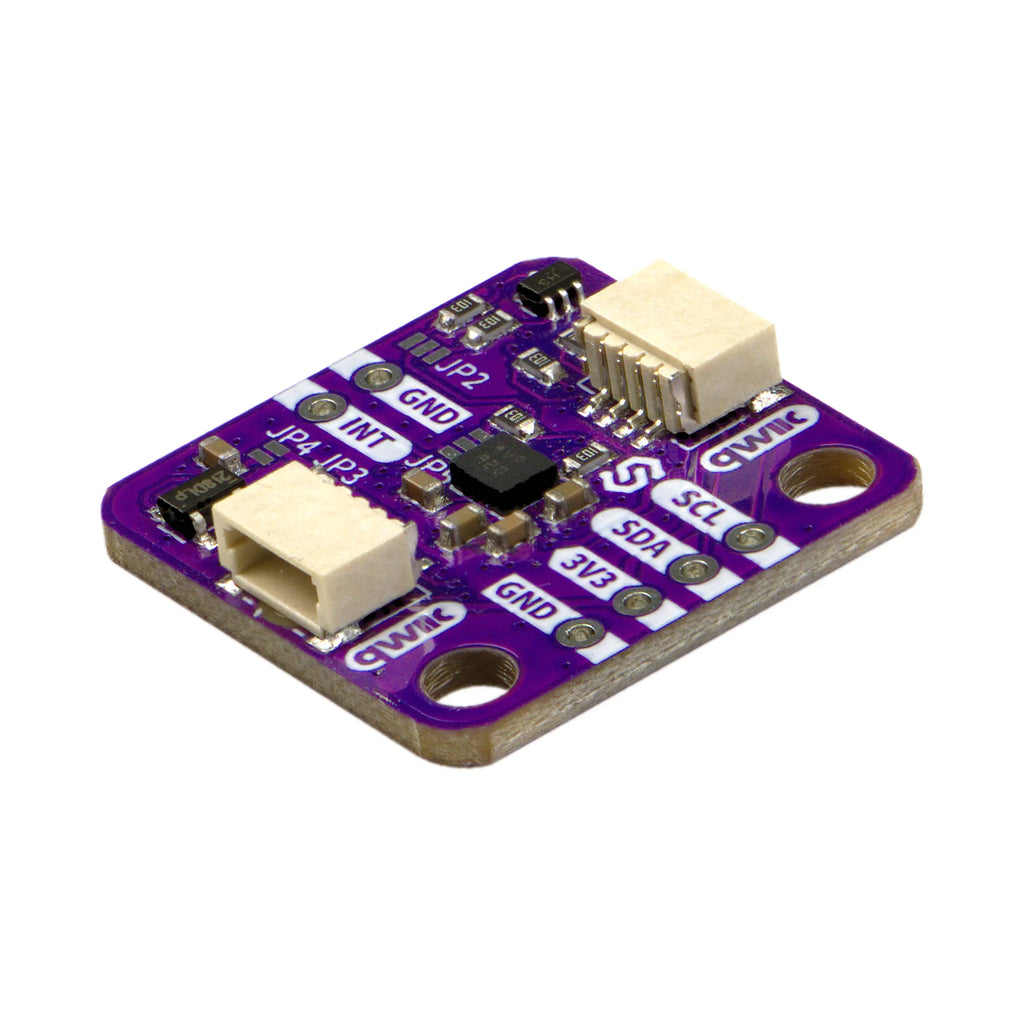

• Conectori: 2 x Qwiic
• Dimensiuni: 22 x 22 mm

Întrebări frecvente

Ce înseamnă senzor virtual?

Înseamnă o mărime calculată din datele brute, nu măsurată direct. Numărul de pași și orientarea 3D sunt senzori virtuali: senzorul îi calculează singur din accelerație și viteză unghiulară, și ți-i dă gata.

De ce contează că fuziunea rulează pe senzor?

Pentru că algoritmii de fuziune consumă multă putere de calcul și trebuie rulați la sute de Hz. Pe un Arduino ar ocupa aproape tot procesorul. Aici rulează pe cipul dedicat și nu îți costă nimic.

Pot pune două module pe aceeași magistrală?

Da. Unul rămâne pe adresa implicită 0x29, iar celuilalt îi pui jumperul JP5 ca să treacă pe 0x28.

Măsoară și câmpul magnetic?

Nu. Este un IMU cu 6 axe, adică accelerometru și giroscop. Nu are magnetometru, deci nu îți dă nordul absolut.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Toată documentația Soldered
