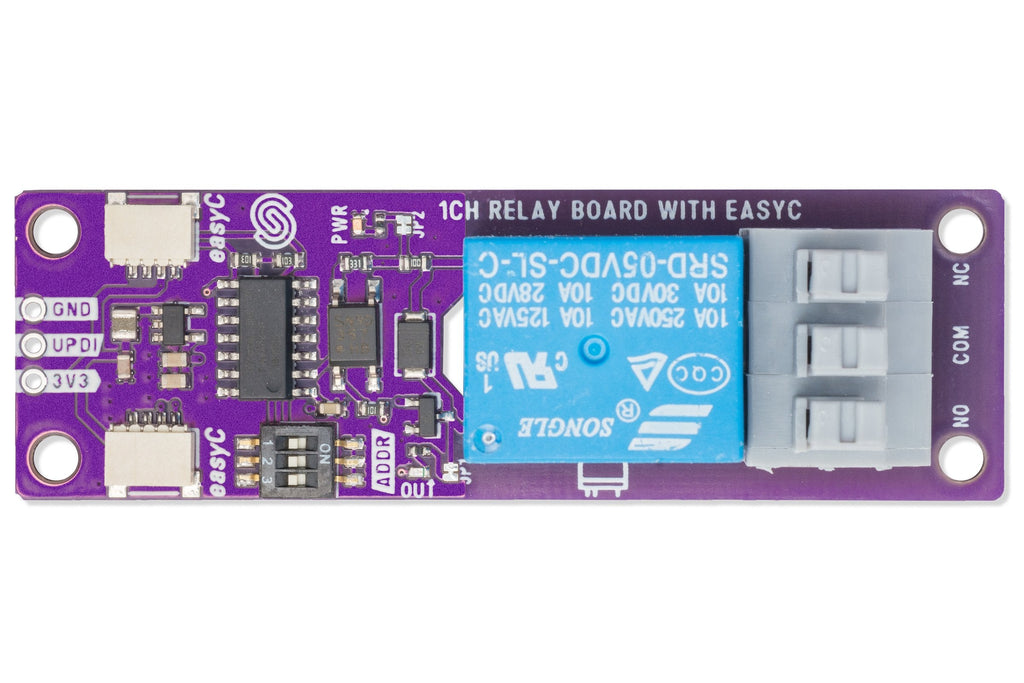

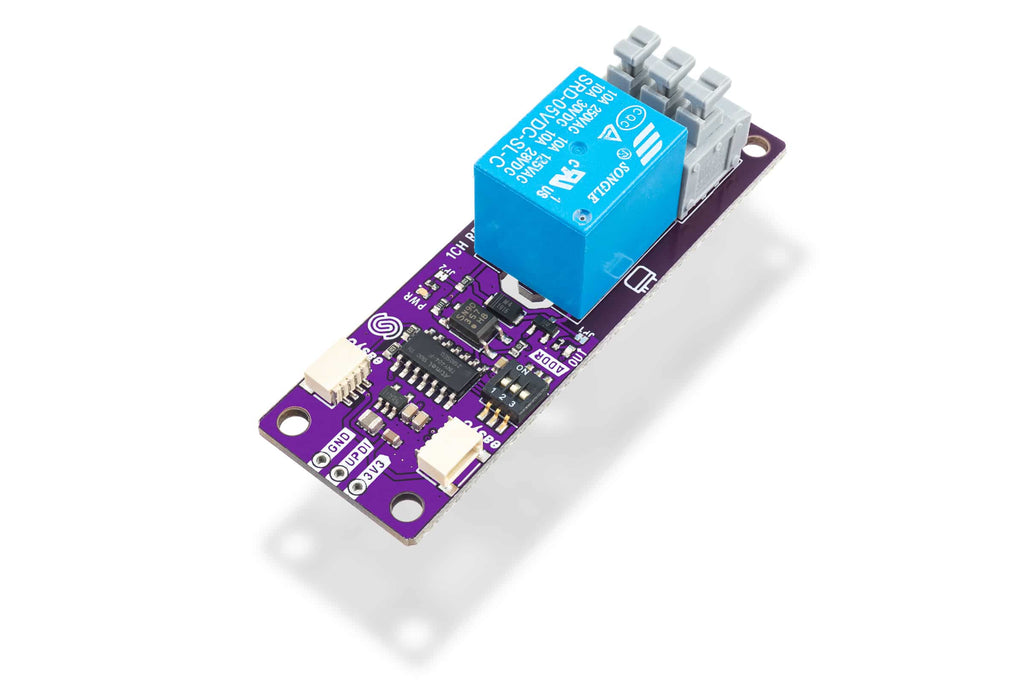

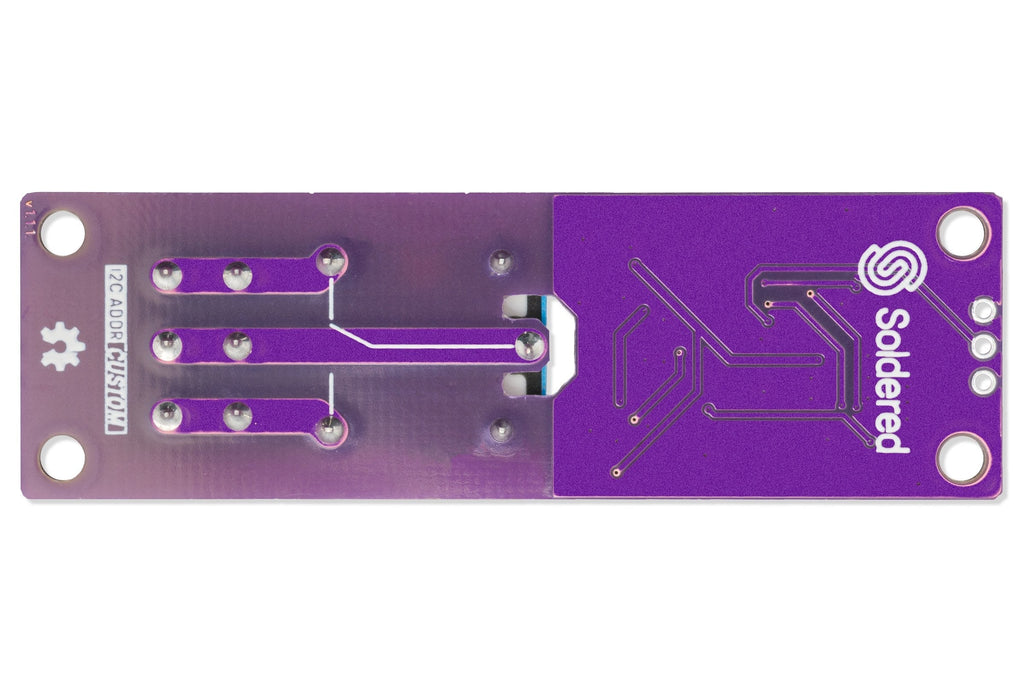

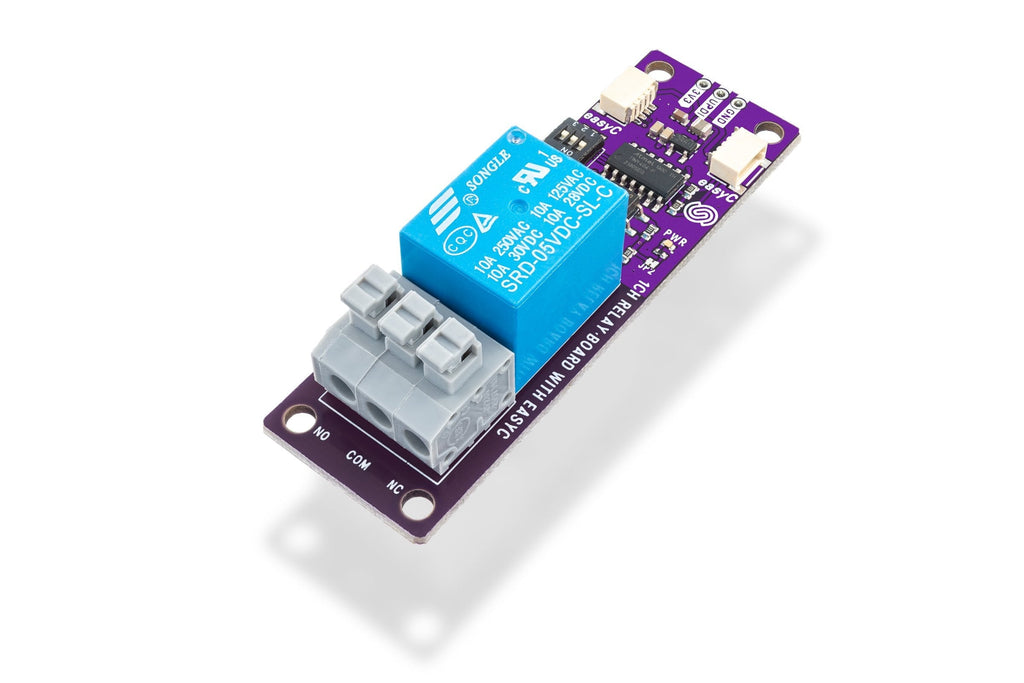

Modul Releu 1 Canal 250 V 10 A cu Qwiic, Comandat prin I2C

Brand: Soldered

Un releu este un întrerupător electric comandat de placa ta, pentru aparate care cer curent sau tensiune mare. Modulul are tot ce trebuie, inclusiv izolarea dintre comandă și putere.

Versiunea aceasta are conector Qwiic, deci o comanzi prin I2C, fără să ocupi un pin digital, și o legi cu cabluri standard, fără lipituri. Comută până la 250 V și 10 A în curent alternativ.

Unde îl folosești

• Automatizări de casă inteligentă cu mulți senzori pe I2C
• Comanda pompelor și a ventilatoarelor
• Panouri de comandă cu module Qwiic
• Proiecte cu plăci care au puțini pini liberi
• Laboratoare de automatizare

Specificații tehnice

• Relee: 1
• Comandă: I2C, prin Qwiic
• Alimentare releu: 5 V
• Logică: 3,3 V și 5 V
• Curent alternativ: până la 250 V, 10 A
• Curent continuu: până la 30 V, 10 A
• Găuri de prindere: 4
• Software: bibliotecă Arduino de la producător

Întrebări frecvente

Ce poate comanda?

Consumatori de până la 250 V și 10 A în curent alternativ sau 30 V și 10 A în curent continuu, de exemplu lămpi, pompe sau ventilatoare.

Este sigur pentru tensiunea de rețea?

Placa are izolare între partea de comandă și partea de putere, dar lucrul cu 230 V este periculos. Fă montajul fără tensiune, într-o carcasă izolată, și, dacă nu ai experiență, cere ajutorul unui electrician.

Merge cu plăci de 3,3 V?

Da, partea de comandă acceptă semnale de 3,3 V și 5 V. Releul se alimentează la 5 V.

De ce Qwiic?

Pentru că nu ocupă un pin digital și se leagă fără lipituri, pe aceeași magistrală cu alte module I2C.

Am nevoie de bibliotecă?

Da, biblioteca Soldered pentru relee simplifică comanda prin I2C.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Biblioteca Arduino
• Toată documentația Soldered
