Modul Încărcare Solară MPPT CN3791 pentru Acumulatori Li-Ion

Brand: Soldered

Un încărcător obișnuit legat la un panou solar trage curent până când tensiunea panoului se prăbușește, apoi se oprește și o ia de la capăt. Un controler MPPT caută permanent punctul în care panoul dă cea mai mare putere și stă acolo. Pe o zi înnorată, diferența între cele două abordări este de 20 până la 30 la sută din energia recuperată.

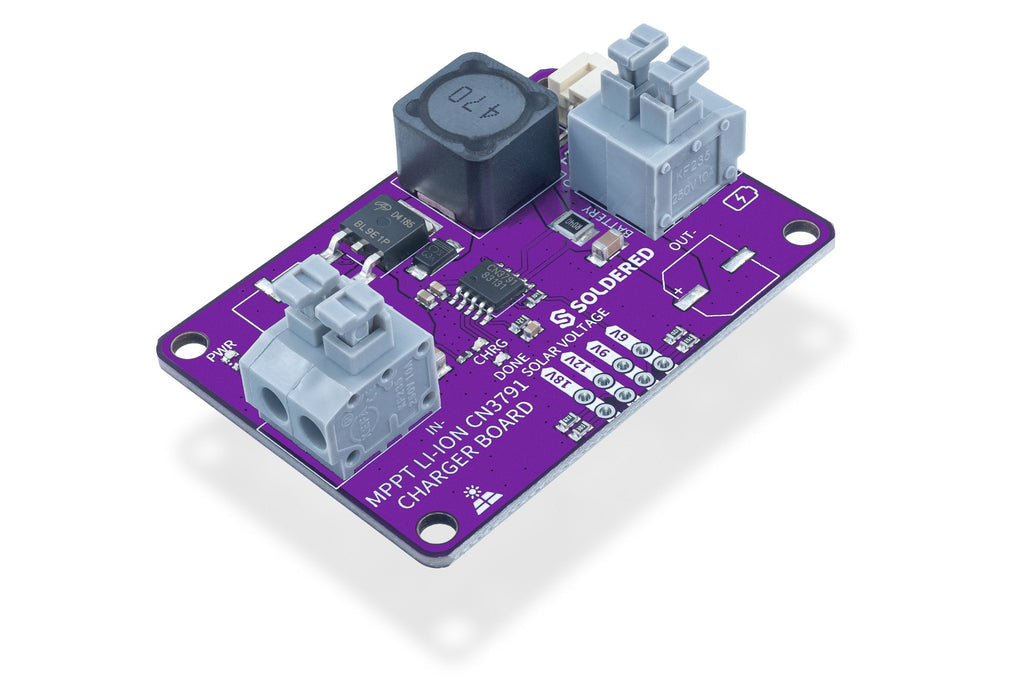

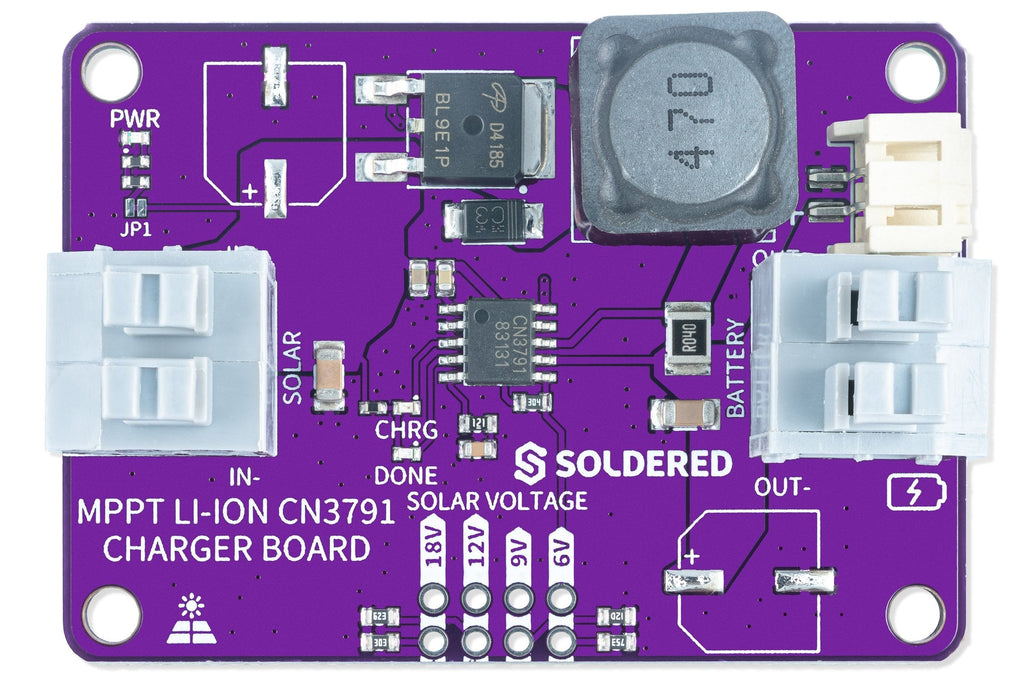

Placa este construită în jurul circuitului CN3791 și acceptă panouri de 6, 9, 12 sau 18 V. Conectezi panoul la bornele cu arc, acumulatorul la conectorul JST, iar proiectul rămâne alimentat și când nu este soare, pentru că acumulatorul preia sarcina.

Unde îl folosești

• Stații meteo și noduri de senzori montate în câmp
• Camere de supraveghere și capcane foto fără acces la rețea
• Panouri Inkplate montate în exterior
• Sisteme de irigare autonome
• Orice proiect care trebuie să meargă la nesfârșit fără să îl încarci tu

Specificații tehnice

• Circuit: CN3791, cu urmărirea punctului de putere maximă
• Intrare solară: panouri de 6 V, 9 V, 12 V sau 18 V
• Ieșire: încărcare acumulator litiu-ion
• Conectare panou și acumulator: borne cu arc și conector JST
• Protecții: algoritmi de încărcare cu control precis și protecție a acumulatorului

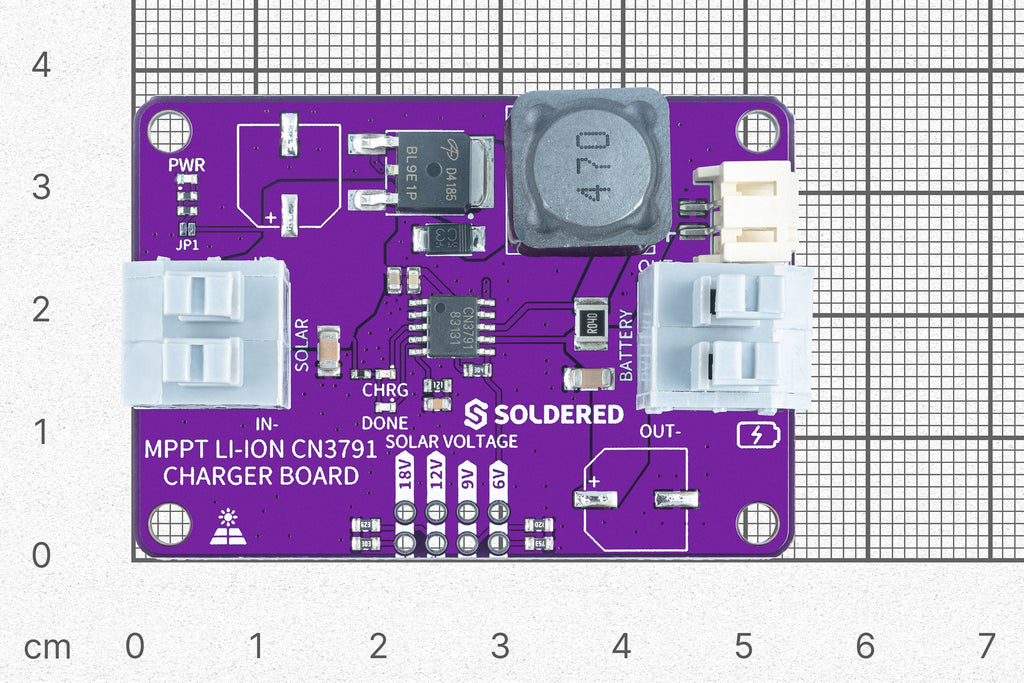

• Dimensiuni: 54 x 38 mm

Întrebări frecvente

Ce panou solar îmi trebuie?

Alege panoul după consumul mediu al proiectului și după orele de soare din zonă. Pentru un nod de senzori care consumă în medie 1 mA, un panou de 6 V și 2 W este mai mult decât suficient. Pentru o cameră care se trezește des, socotește 10 W sau mai mult.

Ce înseamnă MPPT exact?

Un panou solar are, la fiecare nivel de lumină, o pereche curent-tensiune la care dă putere maximă. Controlerul MPPT ajustează permanent sarcina ca să stea în acel punct, în loc să tragă orbește.

Pot lega mai multe panouri?

Da, în serie sau în paralel, atât timp cât tensiunea rezultată rămâne în intervalul suportat de placă.

Funcționează și cu un alimentator obișnuit?

Da, poți alimenta intrarea și de la o sursă de tensiune continuă în intervalul acceptat. Avantajul MPPT se vede însă doar cu panou solar.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Detalii hardware și scheme
• Schema pinilor
• Toată documentația Soldered
