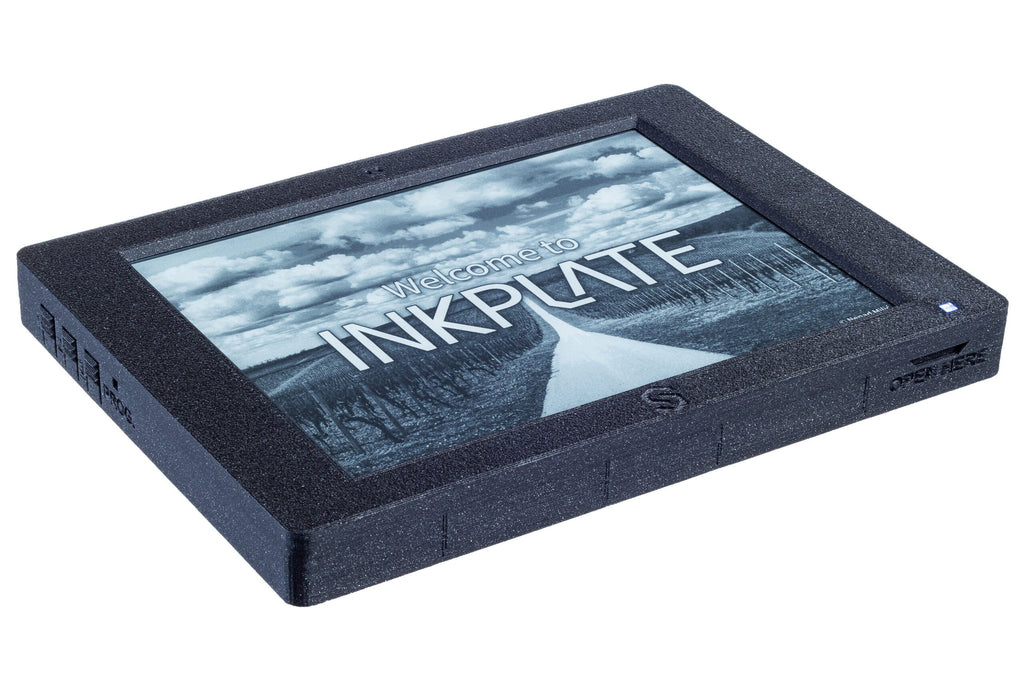

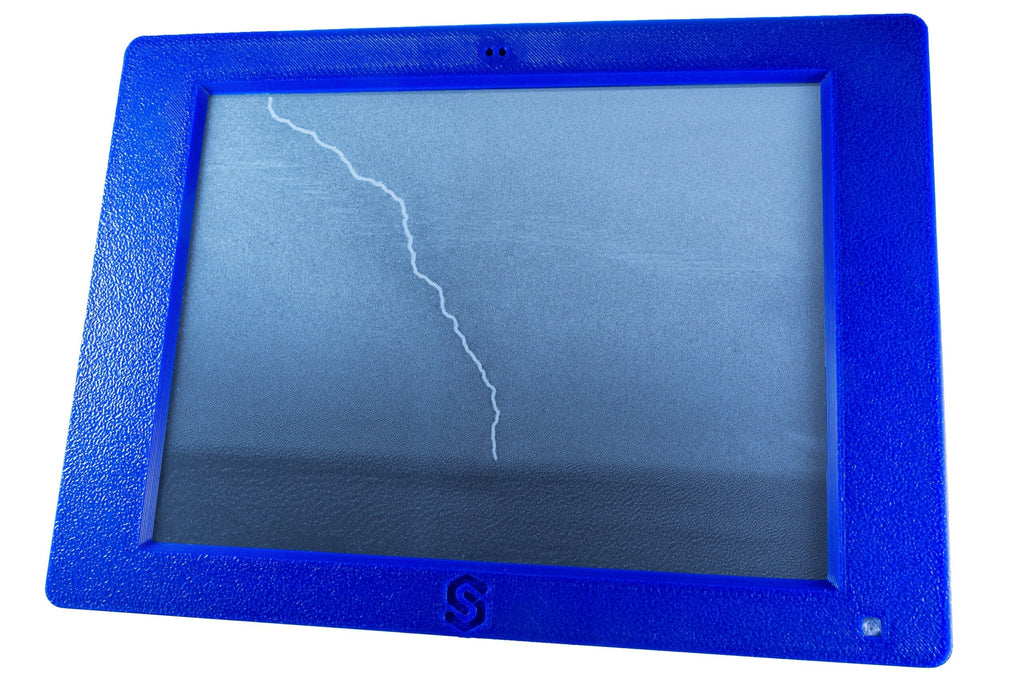

Inkplate 6MOTION Placă E-Paper 6 inch cu STM32H7, Senzori și Encoder

Brand: Soldered

Inkplate 6MOTION este cea mai rapidă și cea mai bine echipată placă e-paper din gamă. Spre deosebire de restul seriei, care folosește un ESP32 pentru tot, 6MOTION are un microcontroler STM32H743 de mare putere pentru ecran și aplicație, plus un ESP32-C3 separat care se ocupă doar de Wi-Fi și Bluetooth.

Rezultatul se vede în viteză: actualizarea parțială durează 91 de milisecunde, adică 11 cadre pe secundă. Pe un ecran e-paper, asta înseamnă că poți desena meniuri care răspund imediat la apăsare, nu afișaje care clipesc o secundă la fiecare schimbare.

Ce o face diferită

• Senzori pe placă: accelerometru și giroscop LSM6DSO32, senzor de temperatură SHTC3 și senzor de proximitate și gesturi APDS-9960. Placa știe cum e ținută, cât de cald e și când treci mâna peste ea.
• Controale fizice: trei butoane și un encoder rotativ cu iluminare LED, pentru interfețe care se folosesc fără ecran tactil.
• Două LED-uri RGB WS2812B programabile, pentru notificări vizuale.
• Peste 30 de pini GPIO cu suport pentru Ethernet, I2C, SPI și UART.

Ce construiești cu Inkplate 6MOTION

• Interfețe de aparate de laborator și echipamente industriale
• Panouri de comandă cu meniuri navigate din encoder
• Dispozitive portabile care reacționează la orientare și la gesturi
• Prototipuri de produs cu ecran e-paper care cer răspuns rapid
• Tablouri de bord cu date actualizate des

Specificații tehnice

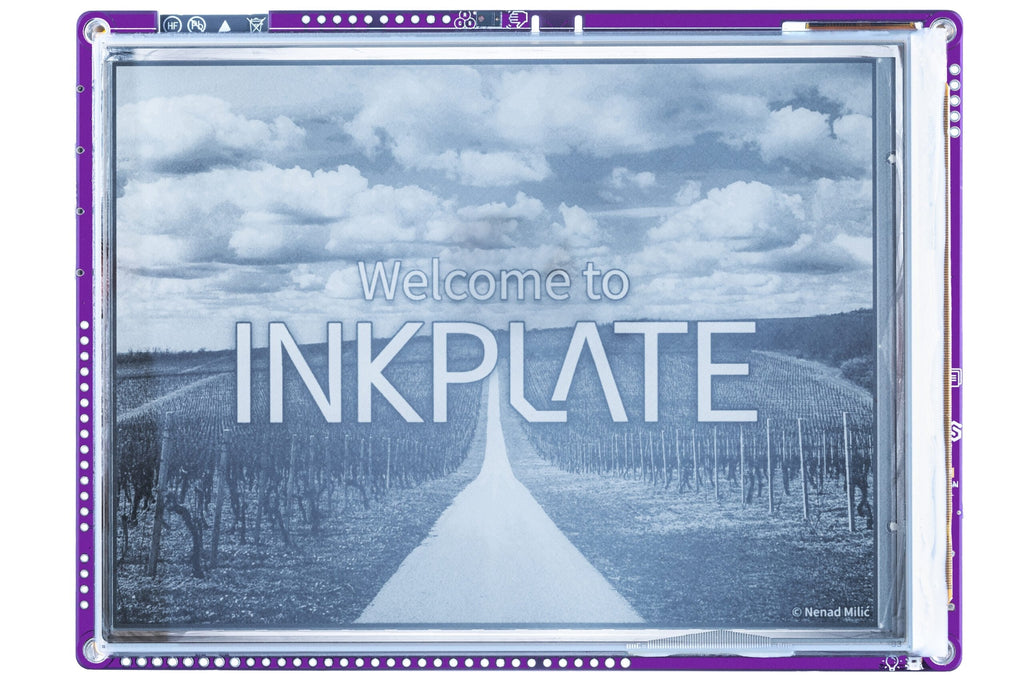

• Ecran: e-paper 6 inch, 1024 x 758 pixeli, 212 PPI, tonuri de gri pe 4 biți (16 nuanțe)
• Actualizare parțială: 91 ms, adică 11 cadre pe secundă
• Reîmprospătare completă: 500 ms alb-negru, 800 ms în tonuri de gri
• Microcontroler principal: STM32H743ZIT6 cu 2 MB Flash, 1 MB SRAM și 32 MB DRAM
• Coprocesor de comunicație: ESP32-C3 pentru Wi-Fi și Bluetooth
• Consum în mod de economie: 22 µA
• Senzori: LSM6DSO32 accelerometru și giroscop, SHTC3 temperatură, APDS-9960 proximitate și gesturi

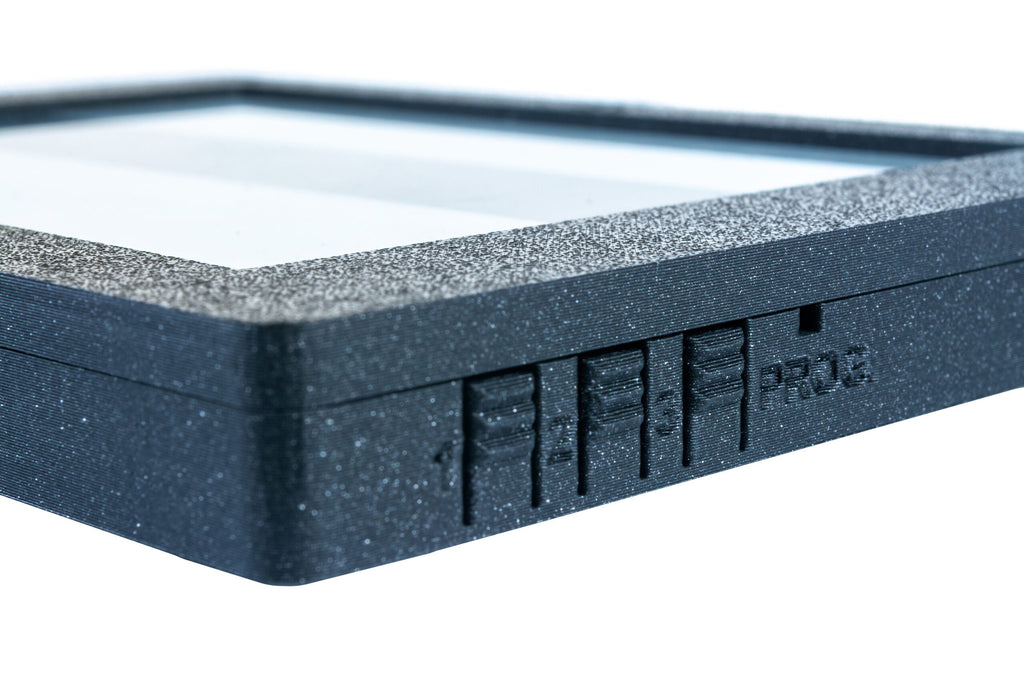

• Controale: 3 butoane și encoder rotativ cu iluminare LED
• LED-uri: 2 x RGB WS2812B programabile

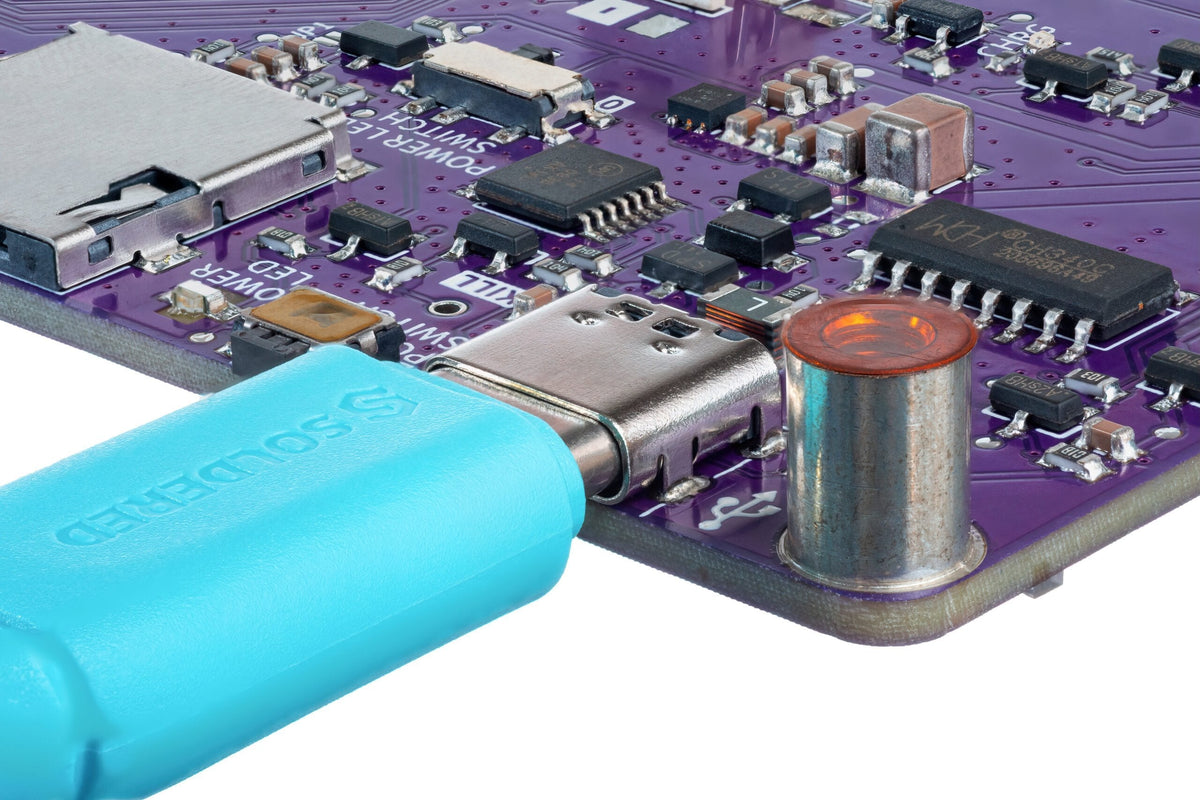

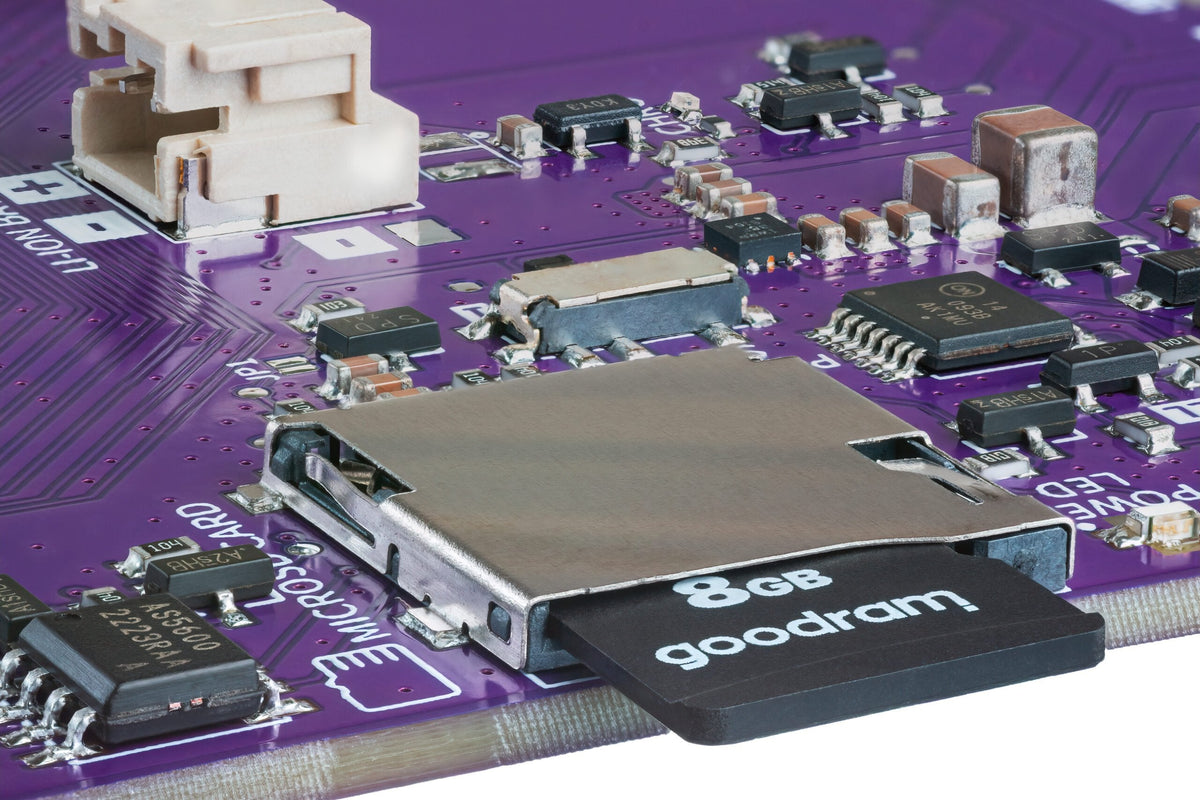

• Alimentare și stocare: port USB-C, încărcător MCP73831, slot card microSD
• Extensii: peste 30 de pini GPIO, Ethernet, I2C, SPI, UART și conector Qwiic
• Dimensiuni cu carcasă: 161 x 116 x 15 mm

Întrebări frecvente

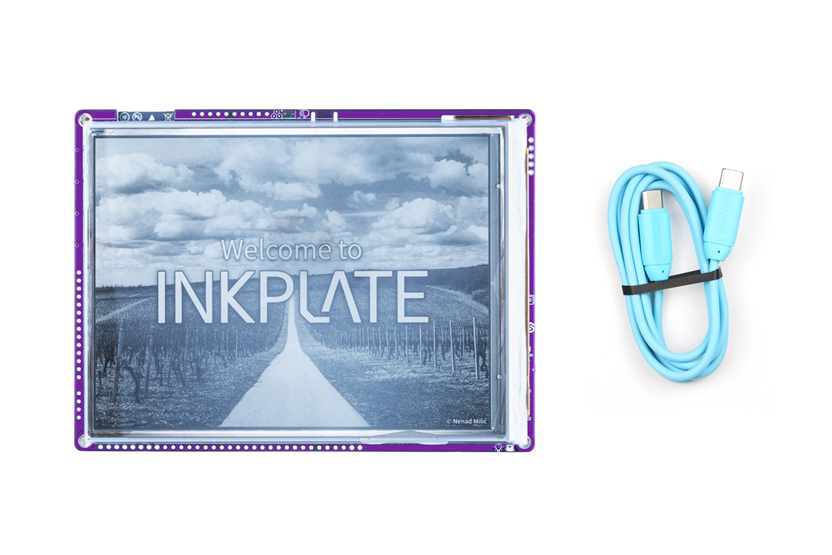

Ce conține pachetul?

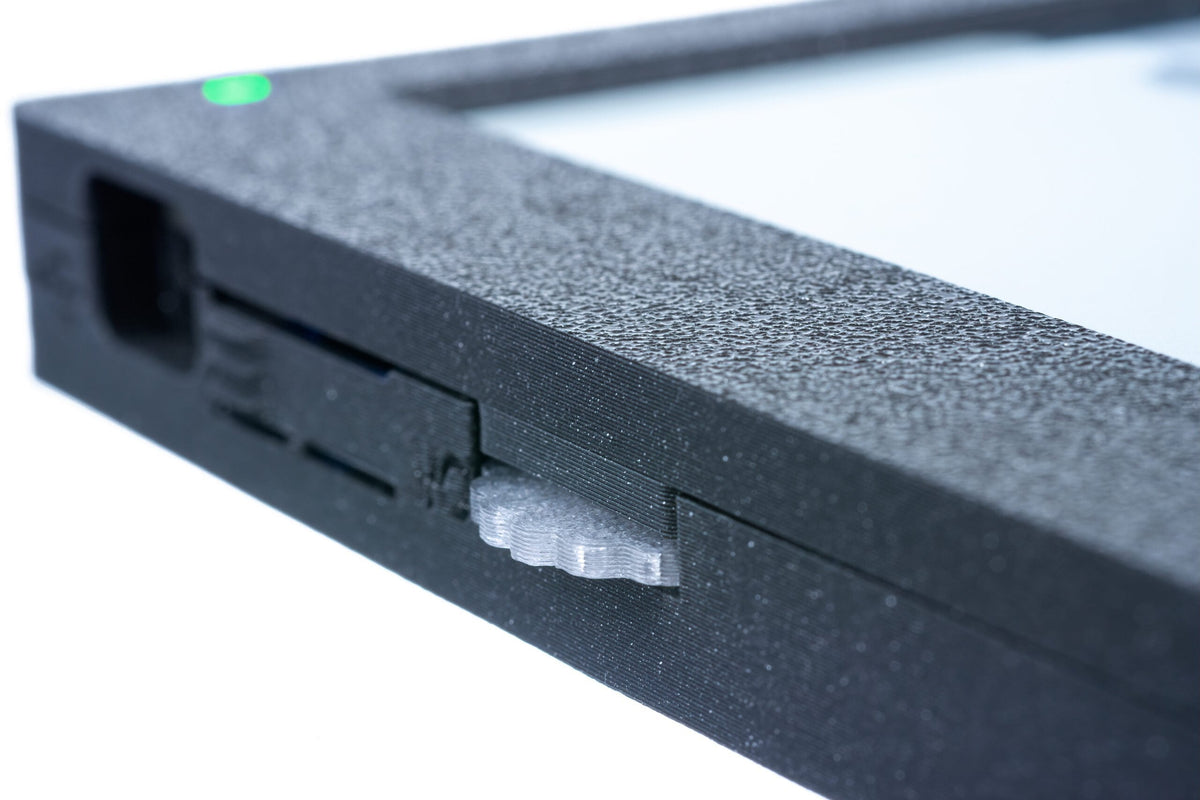

Placa completă cu ecran, senzori și controale. Carcasa și acumulatorul se cumpără separat. Carcasa potrivită o găsești la Carcasă pentru Inkplate 6MOTION.

De ce are două microcontrolere?

STM32H743 are putere de calcul și memorie mult peste un ESP32, deci desenează ecranul rapid și rulează aplicația. ESP32-C3 se ocupă doar de radio, ca stiva Wi-Fi să nu întrerupă desenarea. Separarea asta e motivul pentru care actualizarea parțială coboară la 91 ms.

Se programează din Arduino IDE?

Da, prin suportul Arduino pentru STM32, cu biblioteca Inkplate pusă la dispoziție de producător. Se poate lucra și în STM32CubeIDE dacă vrei control complet.

Ce face senzorul de gesturi?

APDS-9960 detectează mișcări ale mâinii pe patru direcții și măsoară proximitatea și lumina ambientală. Îl folosești ca să treci prin meniuri fără să atingi placa sau ca să trezești ecranul când cineva se apropie.

Are ecran tactil?

Nu. 6MOTION folosește butoane, encoder rotativ și senzor de gesturi. Dacă vrei ecran tactil, modelul potrivit este Inkplate 6FLICK.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Definiția plăcii pentru Arduino IDE
• Detalii hardware și scheme
• Toată documentația Soldered
