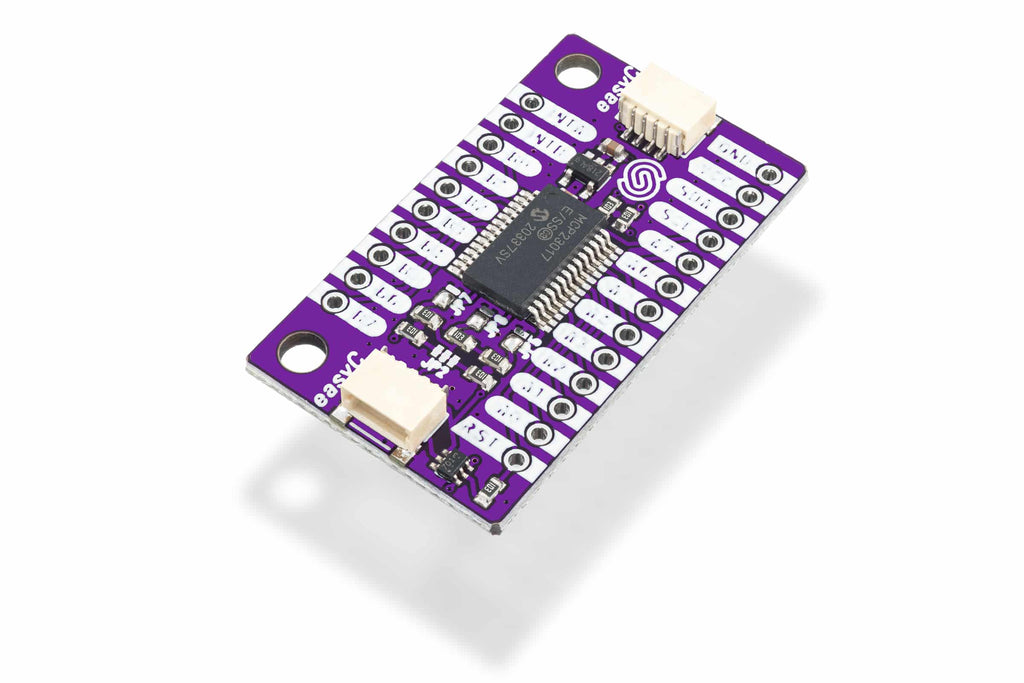

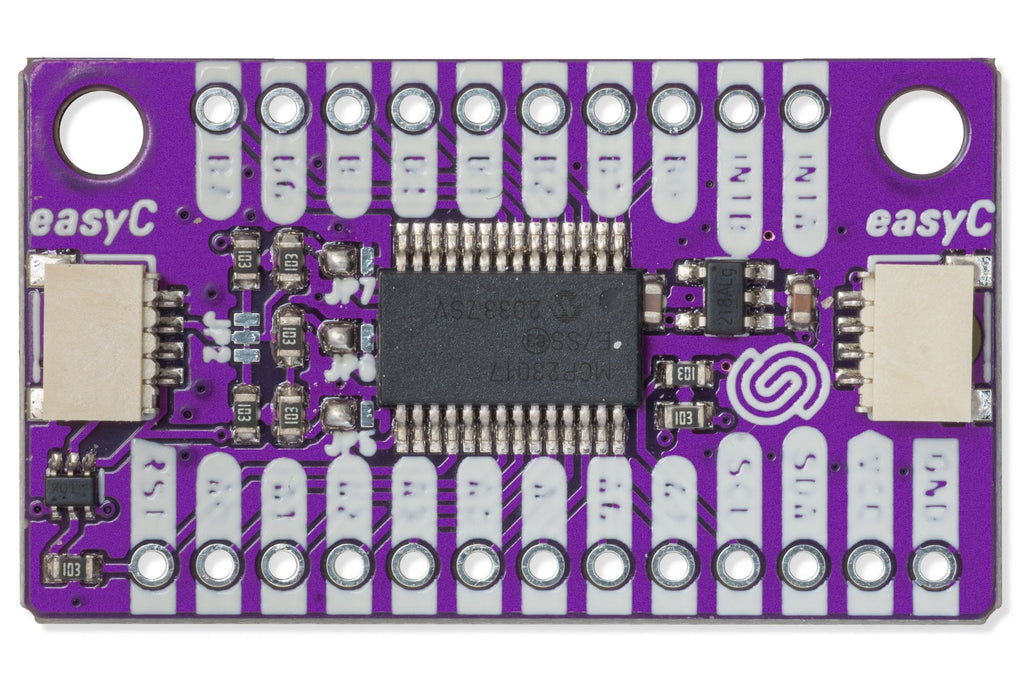

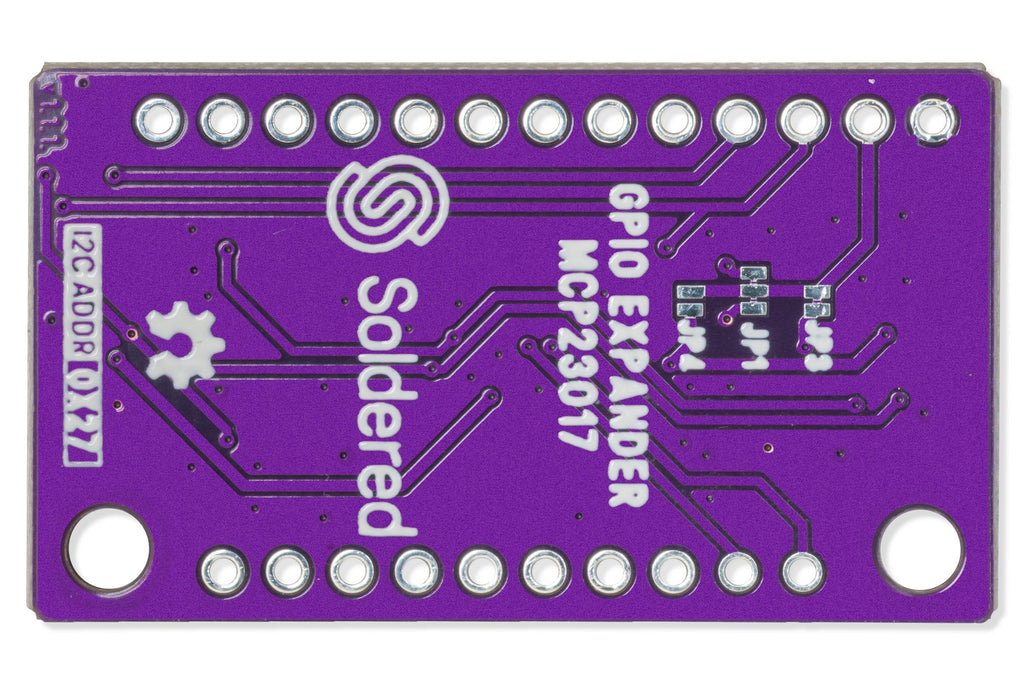

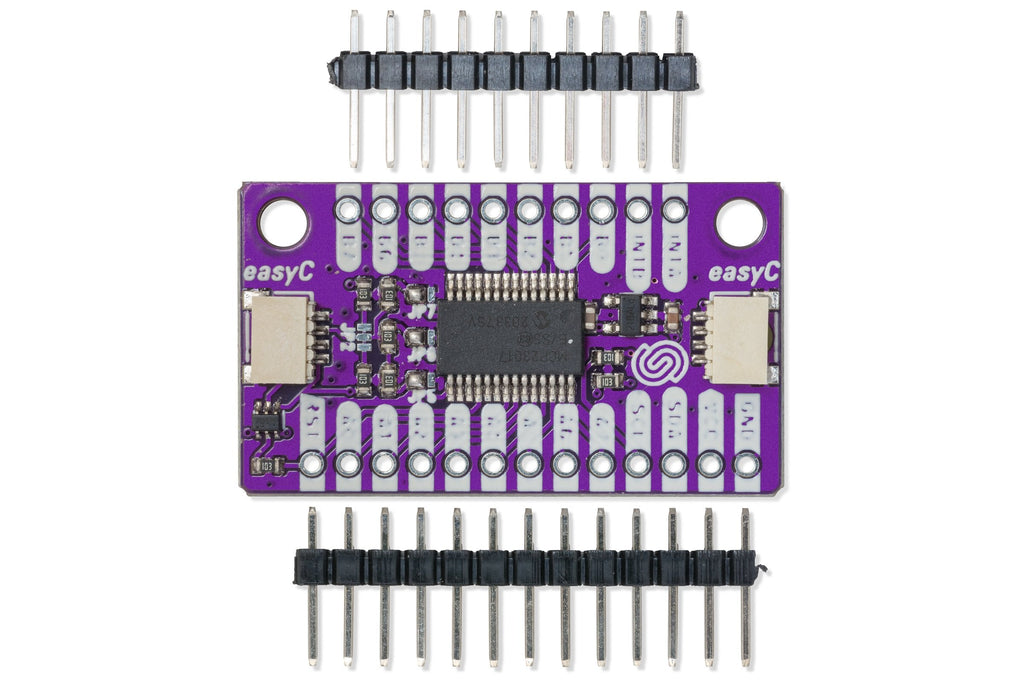

Expandor IO MCP23017 Breakout, 16 Pini prin I2C, cu Qwiic

Brand: Soldered

Rămâi fără pini pe microcontroler? MCP23017 îți adaugă 16 pini digitali configurabili prin numai două fire I2C. Construiești proiecte mai mari fără să schimbi placa.

Fiecare pin poate fi intrare, ieșire sau intrare cu rezistență internă de ridicare. Ai biblioteci Arduino și MicroPython de la producător și doi conectori Qwiic, deci îl legi fără lipituri.

Unde îl folosești

• Comanda mai multor LED-uri
• Citirea unui șir mare de butoane
• Rețele de senzori digitali
• Panouri de comandă
• Extinderea plăcilor cu puțini pini

Specificații tehnice

• Cip: Microchip MCP23017
• Pini: 16, configurabili ca intrare, ieșire sau intrare cu rezistență de ridicare
• Interfață: I2C, adresa 0x27
• Alimentare: 1,8 până la 5,5 V
• Consum: 1 mA în funcționare, 1 µA în așteptare
• Conectori: doi conectori Qwiic
• Dimensiuni: 38 x 22 mm
• Găuri de prindere: 2
• Software: biblioteci Arduino și MicroPython

Întrebări frecvente

Câte expandoare pot pune?

Verifică în documentație cum se schimbă adresa I2C. Cu adrese diferite pui mai multe expandoare pe aceeași magistrală.

Care e diferența față de PCAL6416A?

Ambele dau 16 pini. PCAL6416A are rezistențe de coborâre și memorarea intrărilor, iar MCP23017 este un circuit clasic, foarte folosit.

Merge cu MicroPython?

Da, producătorul are bibliotecă și pentru MicroPython.

Pot aprinde LED-uri direct?

Da, cu rezistență în serie, în limita curentului suportat de cip.

Merge cu ESP32?

Da, prin I2C.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Biblioteca Arduino
• Toată documentația Soldered
