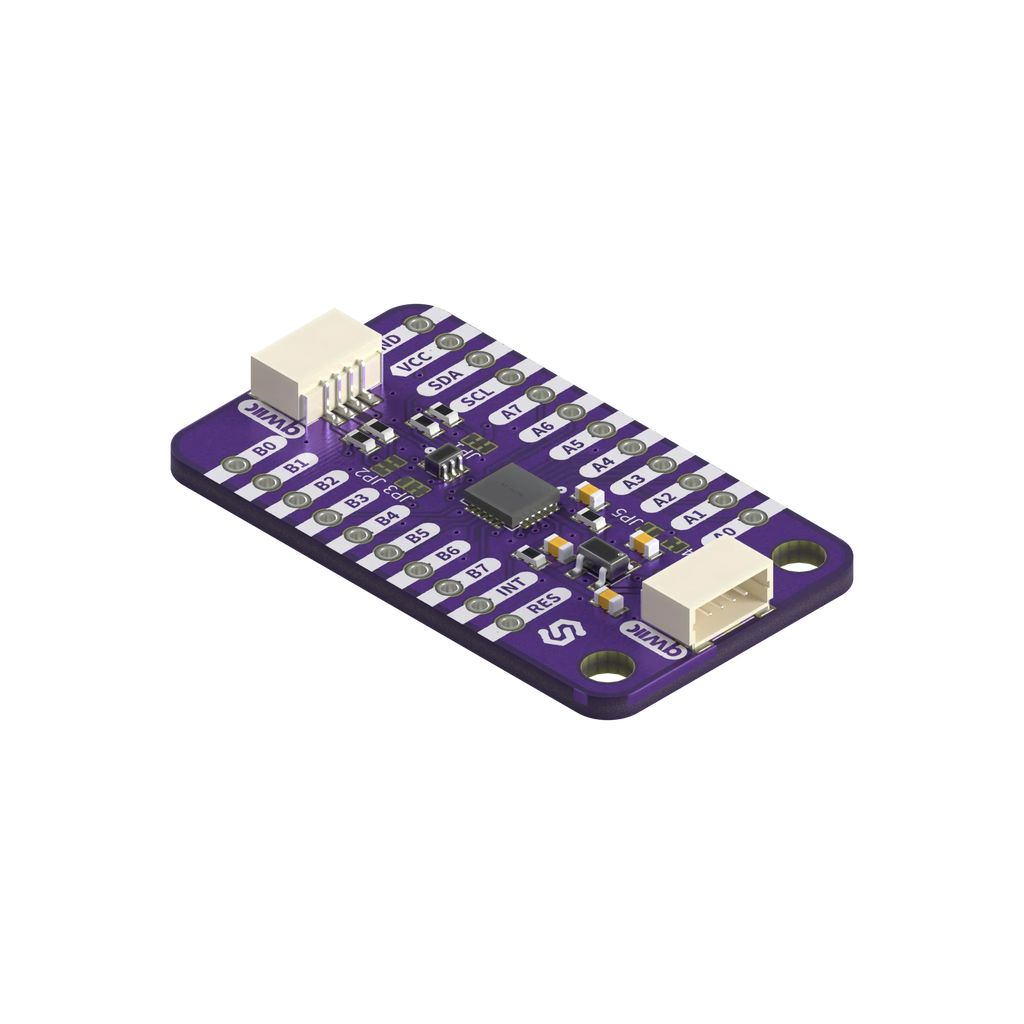

Expandor GPIO PCAL6416A Breakout, 16 Pini Suplimentari prin I2C, cu Qwiic

Brand: Soldered

Când microcontrolerul rămâne fără pini, PCAL6416A de la NXP îți dă 16 pini programabili de intrare și ieșire prin numai două fire I2C. Pinii sunt împărțiți în două porturi de câte 8, A și B, iar fiecare pin are rezistență internă de 100 kOhm de ridicare sau de coborâre, activată individual, plus memorarea stării intrărilor.

Pinul de întrerupere INT anunță placa principală când se schimbă o intrare, deci nu mai trebuie să citești toți pinii în buclă. Fiecare ieșire poate absorbi până la 25 mA, suficient pentru un LED legat direct. Placa are conector Qwiic, pini standard și jumpere pentru tensiunea rezistențelor de ridicare și pentru ocolirea regulatorului.

Unde îl folosești

• Citirea unui șir de butoane sau comutatoare
• Comanda directă a mai multor LED-uri sau a unor module releu
• Tastaturi matriciale cu multe taste
• Extinderea plăcilor mici, cum ar fi ESP32-C3 sau ATtiny, care au puțini pini
• Panouri de comandă cu multe intrări și semnalizări

Specificații tehnice

• Cip: NXP PCAL6416A

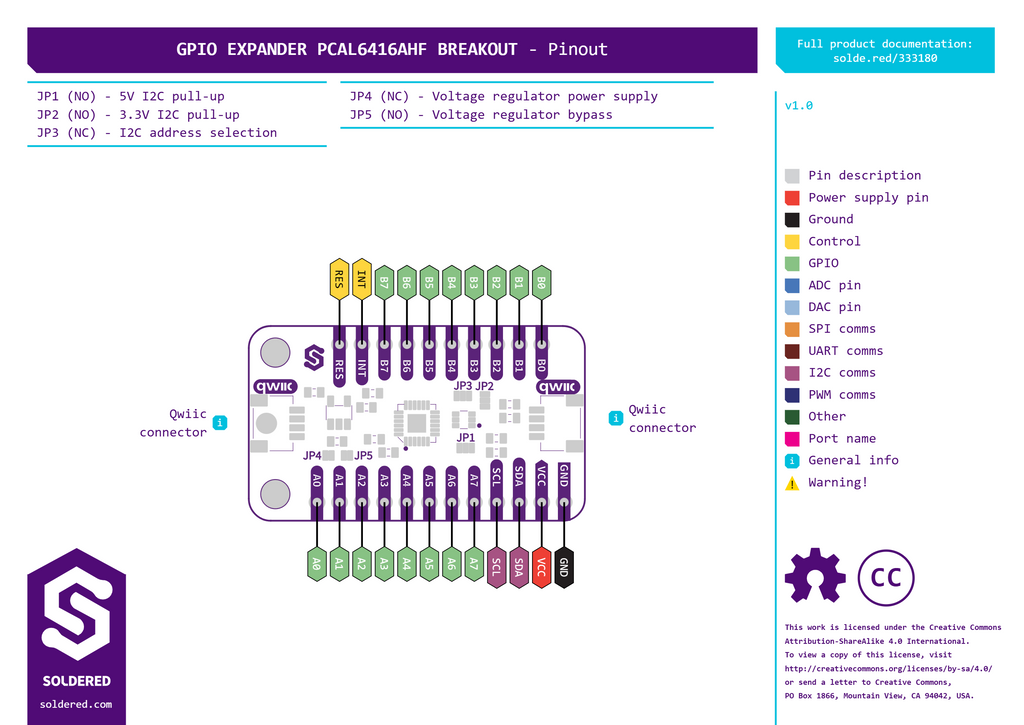

• Pini: 16, în două porturi de câte 8, A0 până la A7 și B0 până la B7
• Rezistențe interne: 100 kOhm, de ridicare sau de coborâre, individual pe fiecare pin
• Curent pe ieșire: până la 25 mA absorbit pe fiecare pin
• Interfață: I2C la 100 kHz sau 400 kHz, adresa 0x20 sau 0x21, din jumperul JP3
• Întrerupere: pin INT, activ pe nivel jos, cu drenă deschisă
• Alimentare: regulator de 3,3 V pe placă, sau 5 V cu jumperul JP5
• Consum în așteptare: aproximativ 0,5 µA

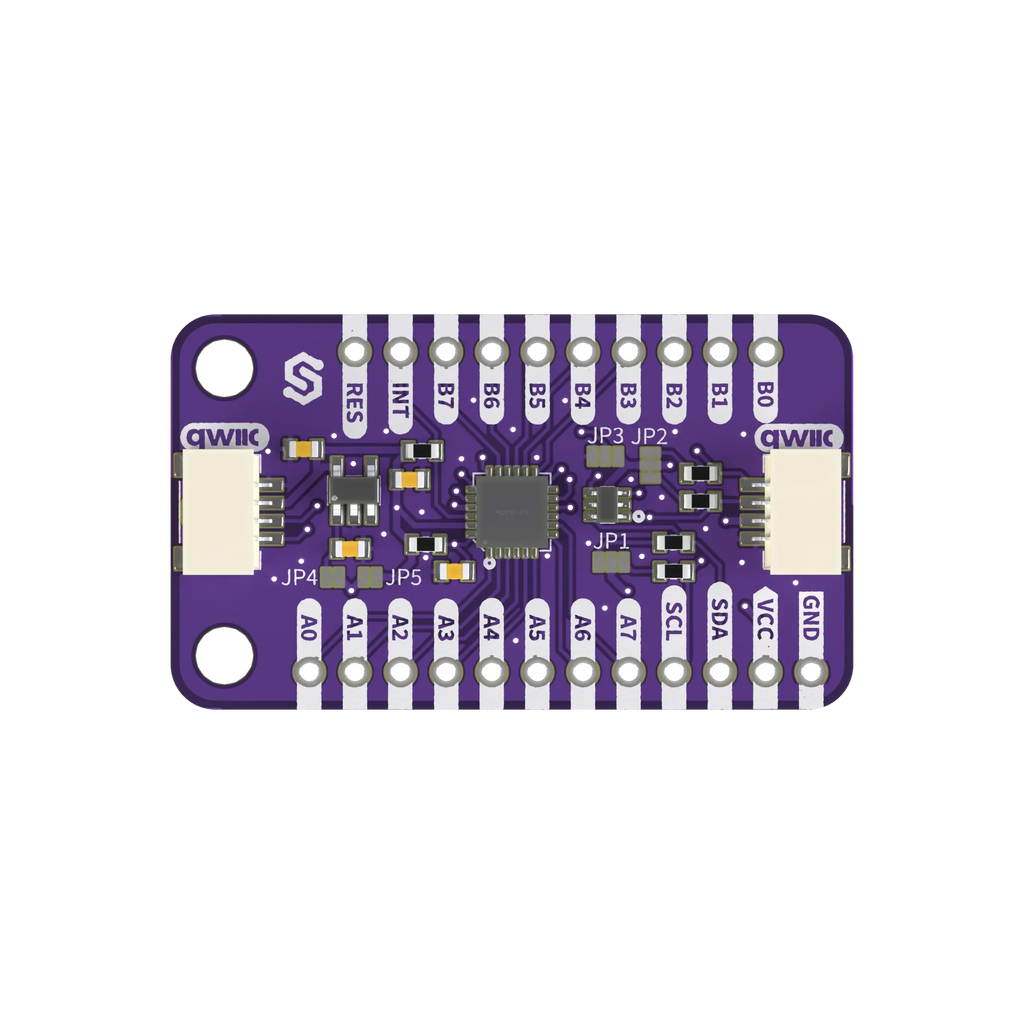

• Conectori: conector Qwiic și pini standard
• Dimensiuni: 22 x 38 mm
• Găuri de prindere: 2, pentru șuruburi M3
• Software: bibliotecă Arduino de la producător, pe GitHub

Întrebări frecvente

Câte module pot pune pe aceeași magistrală?

Două, pentru că adresa poate fi 0x20 sau 0x21, schimbată din jumperul JP3. Așa ai 32 de pini suplimentari pe aceeași pereche de fire.

Pot comanda relee direct?

Un pin absoarbe până la 25 mA, suficient pentru un LED sau pentru intrarea unui modul releu. Bobina unui releu gol are nevoie de un tranzistor.

De ce folosesc pinul INT?

Ca să nu citești toți pinii continuu. Expandorul te anunță doar când o intrare își schimbă starea, iar placa ta poate face altceva între timp sau poate dormi.

Biblioteca e în Library Manager?

Nu încă. O descarci ca fișier ZIP de pe GitHub-ul producătorului și o adaugi din Arduino IDE, la Sketch, Include Library, Add .ZIP Library.

Merge la 5 V?

Implicit cipul lucrează la 3,3 V prin regulatorul de pe placă. Dacă închizi jumperul JP5, regulatorul este ocolit și cipul lucrează direct la tensiunea de alimentare, de exemplu 5 V. Verifică nivelurile logice ale plăcii tale înainte.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Detalii hardware și jumpere
• Toată documentația Soldered
