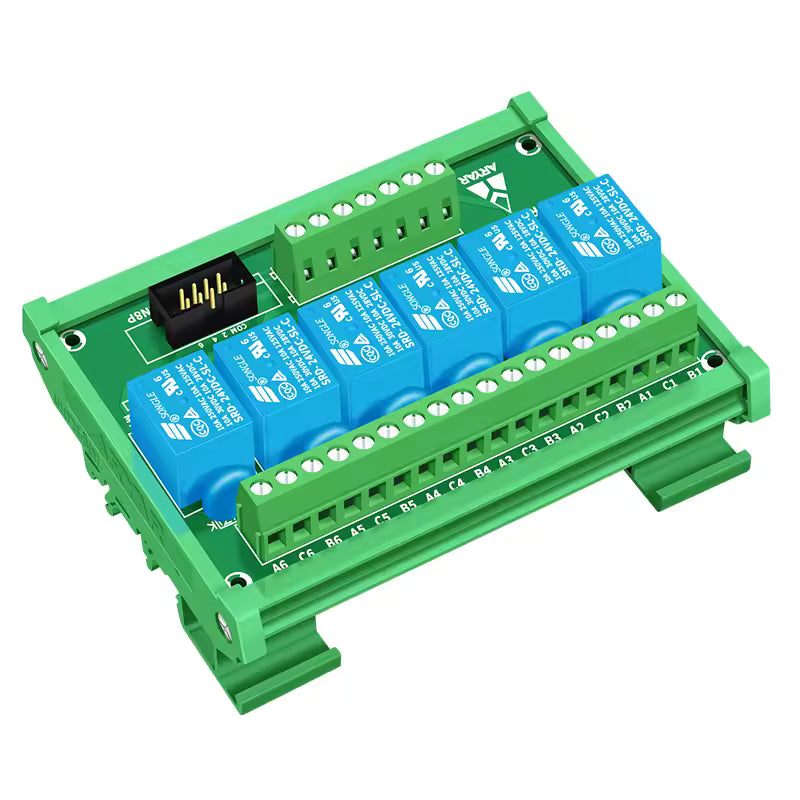

Modul interface cu 6 relee SPDT, bobină de 3 V DC și carcasă cu montaj pe șină DIN. Construit pentru panouri de automatizare industrială și tablouri electrice, dar la fel de potrivit și pentru sisteme DIY mai serioase unde vrei un cablaj curat și mentenabil.

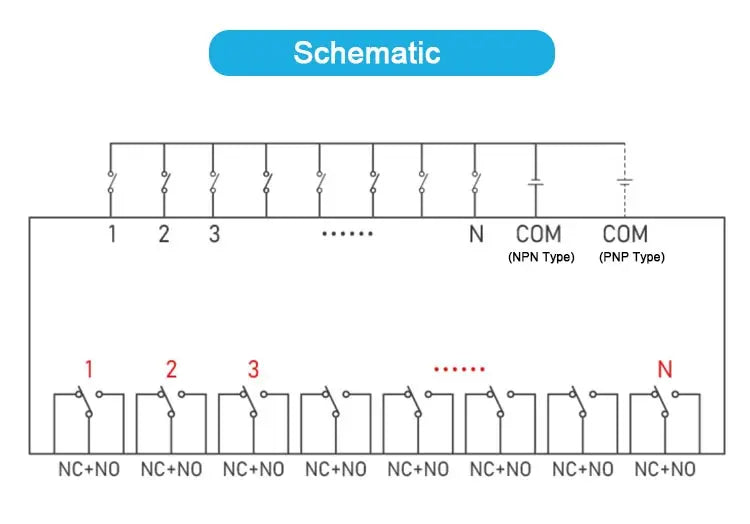

Fiecare canal are LED de stare și driver de intrare optoizolat, deci poți comanda placa direct de la PLC, Arduino, ESP32, Raspberry Pi sau orice altă logică digitală. Contactele sunt SPDT (Single Pole Double Throw), cu Normally Open (NO), Normally Closed (NC) și COM disponibile pe borne cu șurub.
Specificații modul
- Canale releu: 6
- Tensiune bobină: 3 V DC
- Tip contacte: SPDT (Form C — NO + NC + COM)
- Curent maxim per canal: 10 A @ 250 V AC sau 10 A @ 30 V DC
- Montaj: șină DIN standard 35 mm
- Indicator LED: pe fiecare canal
- Borne putere: screw terminals (NO, NC, COM)
- Control logic: compatibil PLC, Arduino, ESP32/ESP8266, Raspberry Pi, STM32
Specificații tehnice ale releului
| Parametru | Valoare |
|---|---|
| Aranjament contacte | A, B, C (Form A / B / C) |
| Rezistență contacte | ≤100 mΩ (la 1 A / 6 V DC) |
| Material contacte | Aliaj de argint: AgSnO₂In₂O₃, AgSnO₂, AgNi |
| Curent nominal (sarcină rezistivă) | 7 A / 10 A / 15 A la 250 V AC / 28 V DC; 10 A la 125 V AC |
| Tensiune maximă comutare | 277 V AC / 30 V DC |
| Curent maxim comutare | 15 A |
| Putere maximă comutare | 2770 VA / 300 W |
| Anduranță electrică (360 ops/h) | 1×10⁵ ops / 1×10⁷ ops |
| Anduranță mecanică (18 000 ops/h) | 1×10⁷ ops |
| Clasă izolație | B / F |
| Rezistență izolație | 100 MΩ (la 500 V DC) |
| Rigiditate dielectrică (1 mA leakage) | 1500 V AC / 1 min între bobină și contacte; 1000 V AC / 1 min între contactele deschise |
| Timp de acționare (tensiune nominală) | ≤10 ms |
| Timp de revenire (fără diodă) | ≤5 ms |
| Umiditate operare | 5% – 85% RH |
| Temperatură ambientală | −40°C la +85°C / +105°C |
| Rezistență la șoc — funcțional | 98 m/s² |
| Rezistență la șoc — destructiv | 980 m/s² |
| Rezistență la vibrații (amplitudine dublă) | 10 Hz – 55 Hz, 1.5 mm |
| Greutate | ~9 g (per releu) |
| Construcție | Etanș / protejat la flux |
Aplicații tipice
- Panouri de automatizare industrială cu PLC
- Comutare lumini, pompe, ventilatoare în tablouri electrice
- Smart home cu Home Assistant și ESP32, montat curat în cutie DIN
- Sisteme de irigare automată cu mai multe zone
- Control echipamente HVAC ușor (relee de start ventilatoare, valve)
Note
- Tensiunea bobinei este 3 V DC — verifică sursa de alimentare a controler-ului tău înainte de cablare.
- Pentru sarcini inductive (motoare, electrovalve, contactoare), montează o diodă flyback (DC) sau un snubber RC (AC) peste sarcină pentru a proteja contactele.
- La curenți peste 8 A susținuți, recomandăm cabluri de minimum 1.5 mm² și ventilare adecvată a panoului.
- Banda de șină DIN trebuie să fie de tipul standard de 35 mm (TS35 / DIN EN 60715).
