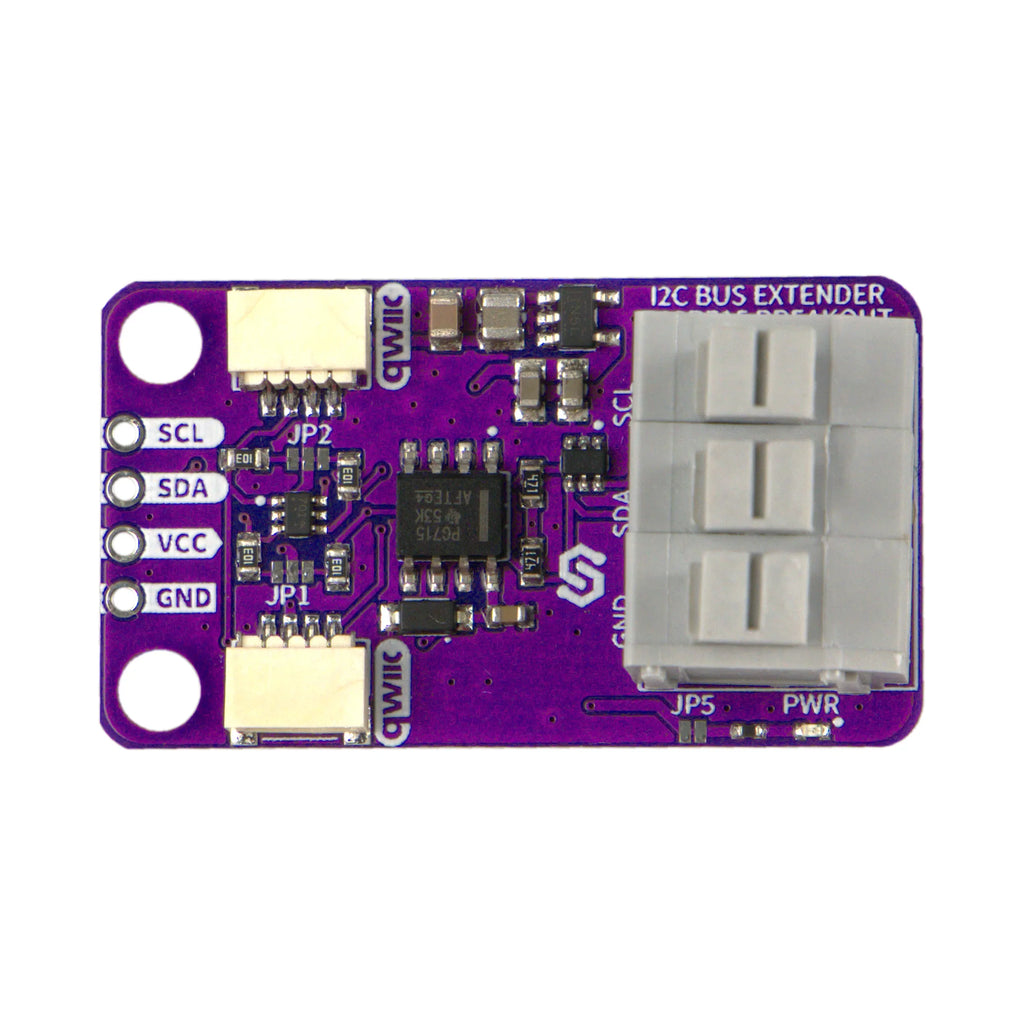

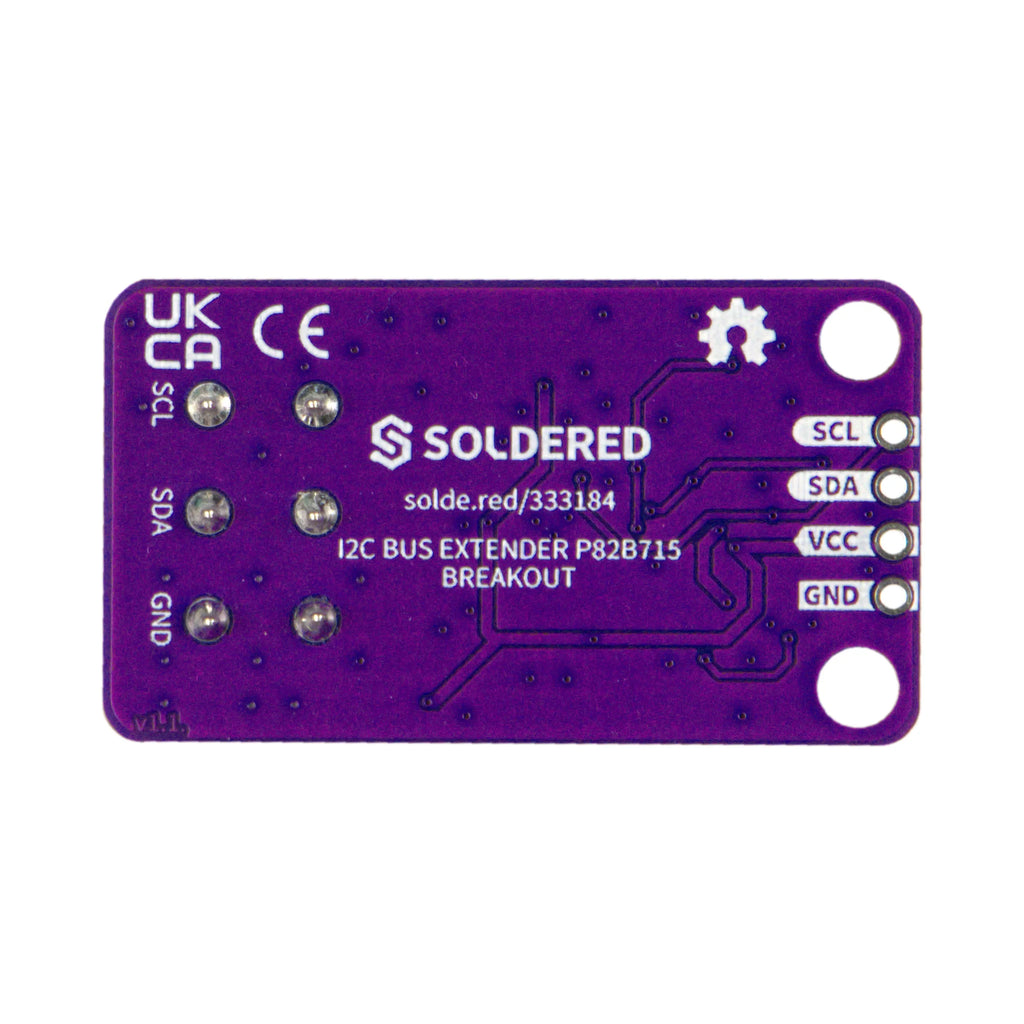

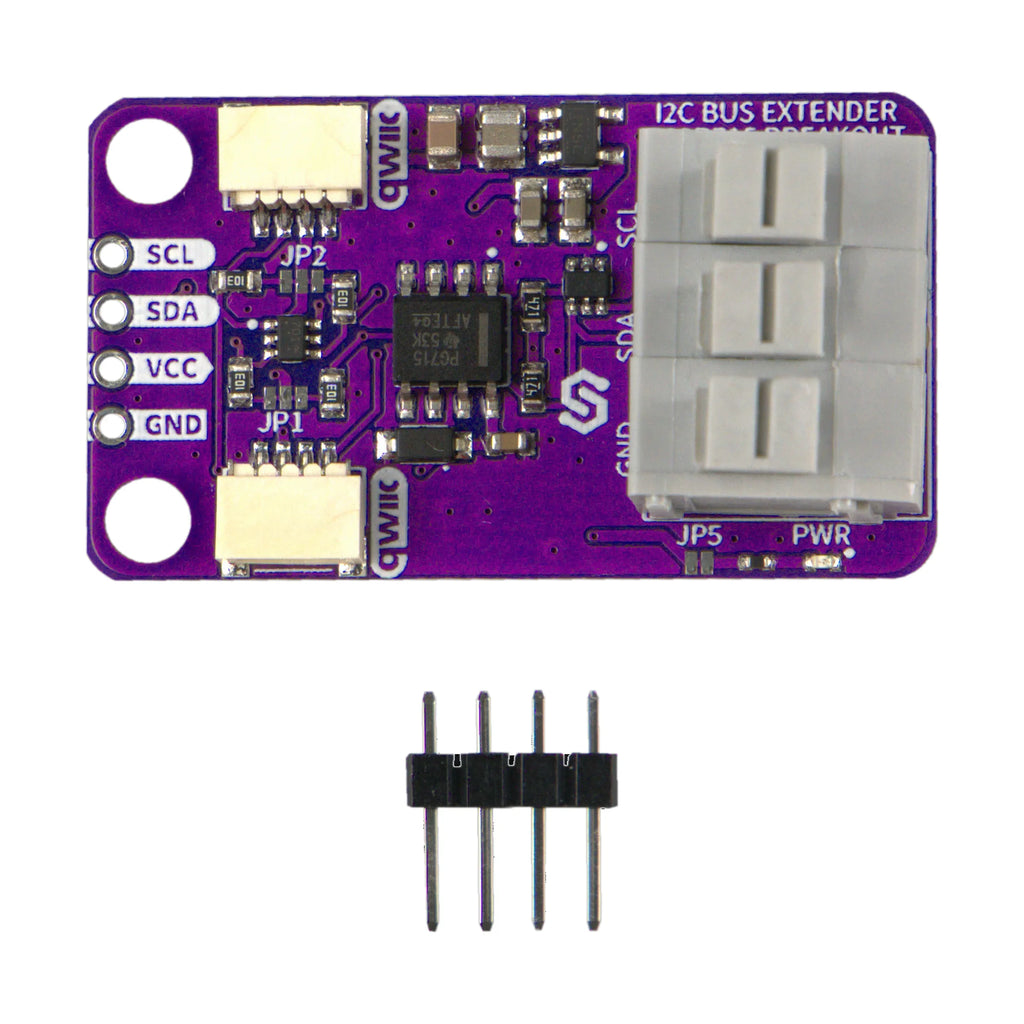

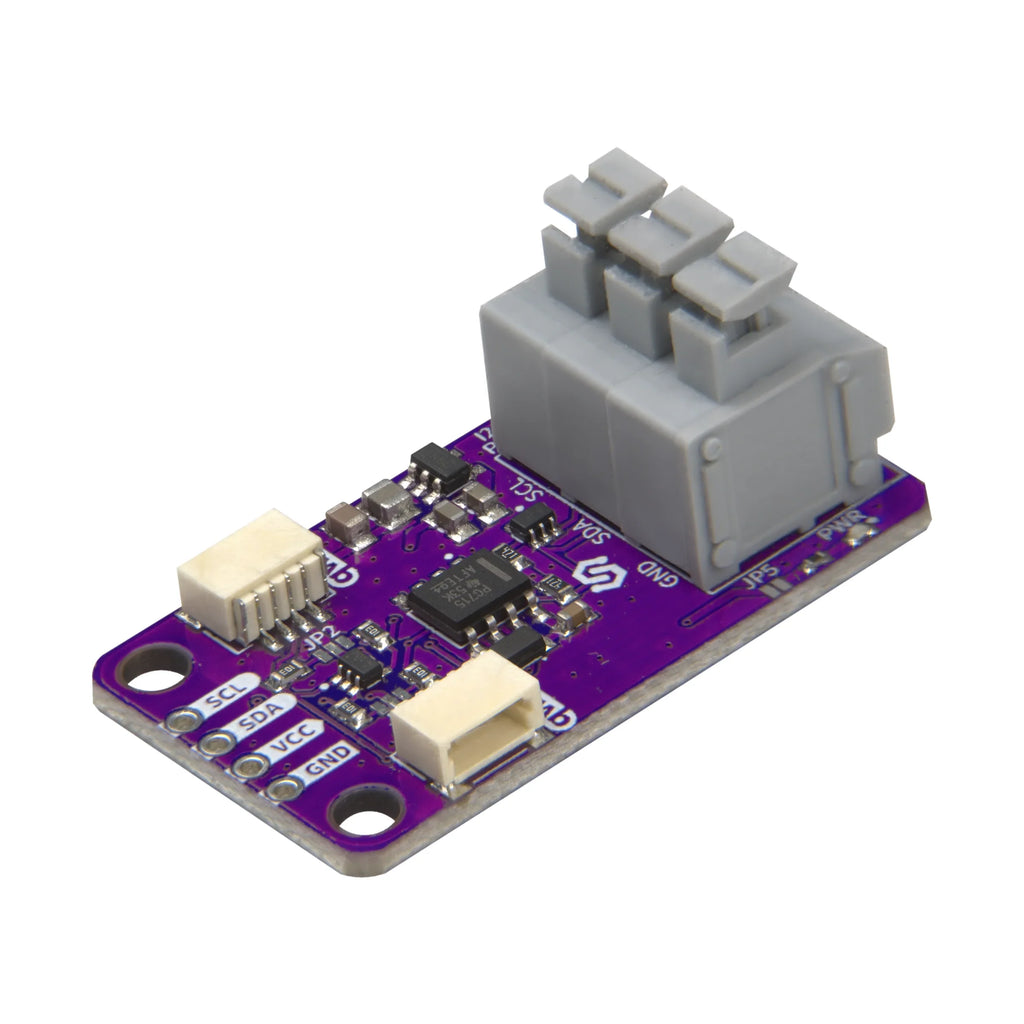

Extender Magistrală I2C P82B715 Breakout, Cablu până la 50 m, cu Qwiic

Brand: Soldered

Magistrala I2C nu a fost gândită pentru distanțe mari. Limita de 400 pF o ține în practică la câțiva metri, iar dincolo de ei comunicația devine instabilă. Placa folosește P82B715, un buffer I2C bidirecțional, care separă cablul lung de placa ta și te lasă să duci magistrala pe cablu torsadat de până la 50 de metri, cu o capacitate de până la 3000 pF.

Pe partea locală te conectezi prin Qwiic, la 3,3 V. Un convertor ridicător de pe placă face 5 V pentru P82B715, iar translatarea de nivel între 3,3 V și 5 V se face automat. Partea lungă iese pe o bornă cu șurub, unde legi direct cablul. Pentru utilizarea de bază nu ai nimic de configurat și nu îți trebuie bibliotecă, pentru că bufferul este transparent pentru cod.

Unde îl folosești

• Senzori de temperatură sau umiditate în altă cameră ori în altă clădire
• Senzori în seră, grădină sau stup, departe de placa principală
• Rețele de senzori în hale și depozite
• Panouri de comandă montate la distanță de dulapul cu electronica
• Orice montaj în care cablul I2C obișnuit dă erori de comunicație

Specificații tehnice

• Cip: P82B715, buffer I2C bidirecțional
• Lungime cablu: până la 50 m, pe cablu torsadat
• Capacitate magistrală: până la 400 pF pe partea locală, până la 3000 pF pe partea lungă
• Viteză: 100 kHz pe distanțe mari, viteze mai mari pe cabluri scurte
• Partea locală: doi conectori Qwiic, la 3,3 V
• Partea lungă: bornă cu șurub: SCL, SDA și GND
• Alimentare: 3,3 V din Qwiic, ridicată la 5 V pe placă pentru P82B715
• Pini suplimentari: antet K3 cu logică de 5 V
• Indicator: LED de alimentare
• Software: nu este nevoie de bibliotecă, bufferul este transparent

Întrebări frecvente

Îmi trebuie cod special?

Nu. Bufferul este transparent, deci codul tău I2C rămâne exact la fel. Doar comunicația ajunge mai departe.

Ce cablu folosesc?

Producătorul indică cablu torsadat pentru distanțele mari, de exemplu un cablu de rețea. Cablul torsadat reduce perturbațiile care apar pe fire lungi.

Merge la 400 kHz?

Pe distanțe mari, producătorul recomandă modul standard, la 100 kHz. Pe cabluri scurte merg și frecvențe mai mari.

Pot lega un senzor de 3,3 V pe antetul K3?

Nu. Antetul K3 este întotdeauna la 5 V, atât la alimentare cât și la liniile SDA și SCL. Pentru componente de 3,3 V folosește conectorii Qwiic.

Merge cu orice placă?

Da, cu orice placă cu I2C. Partea locală lucrează la 3,3 V prin Qwiic, deci se potrivește cu ESP32, plăcile NULA și majoritatea plăcilor moderne.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Detalii hardware și pini
• Cum funcționează
• Toată documentația Soldered
