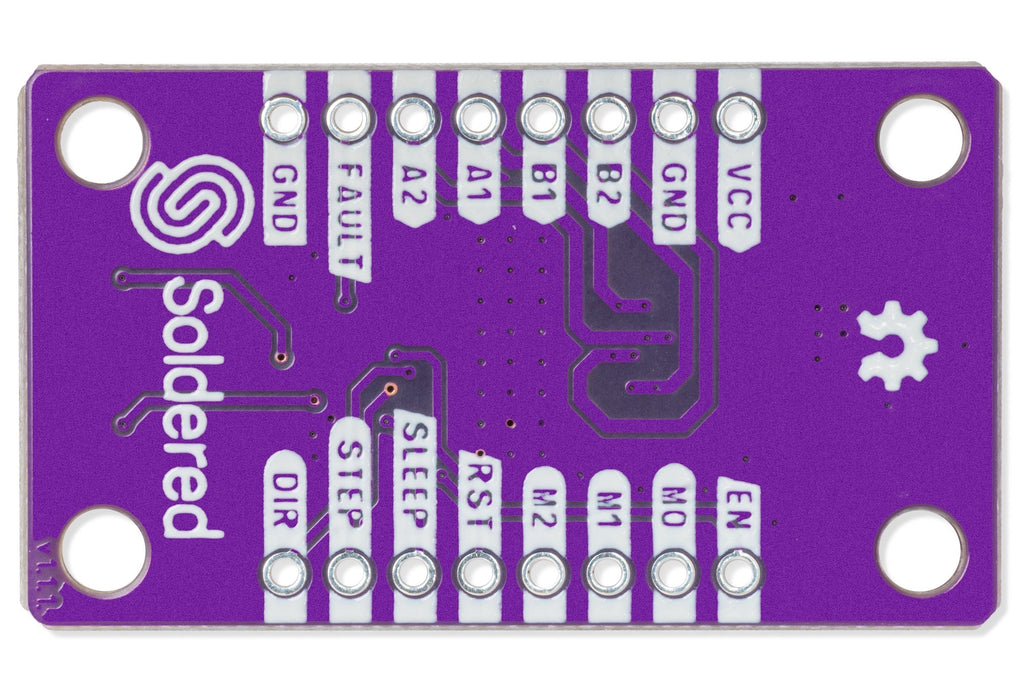

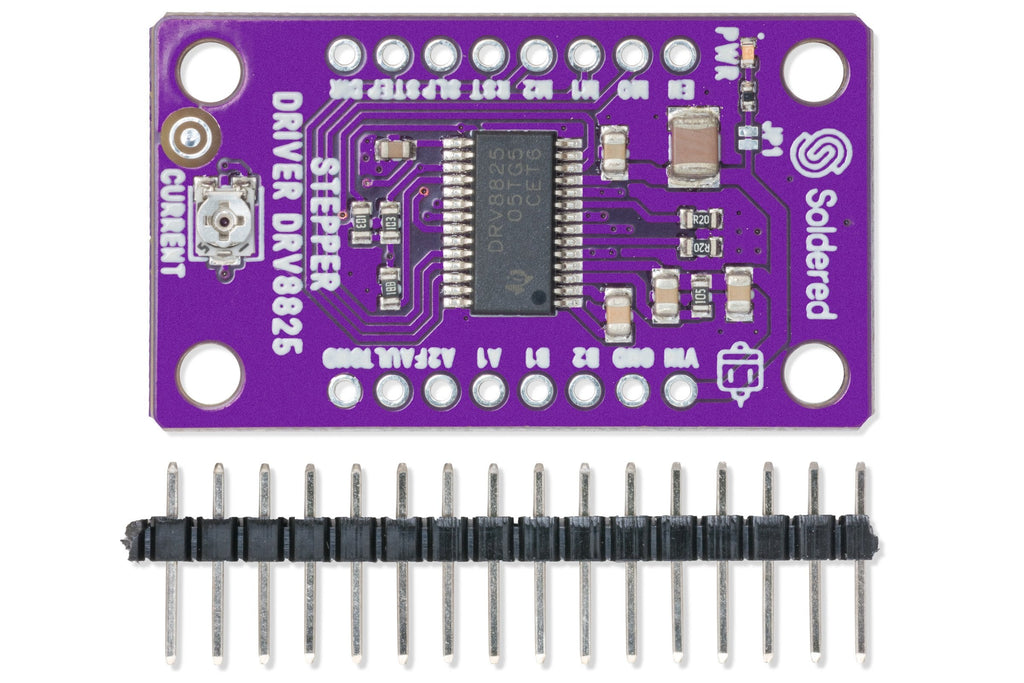

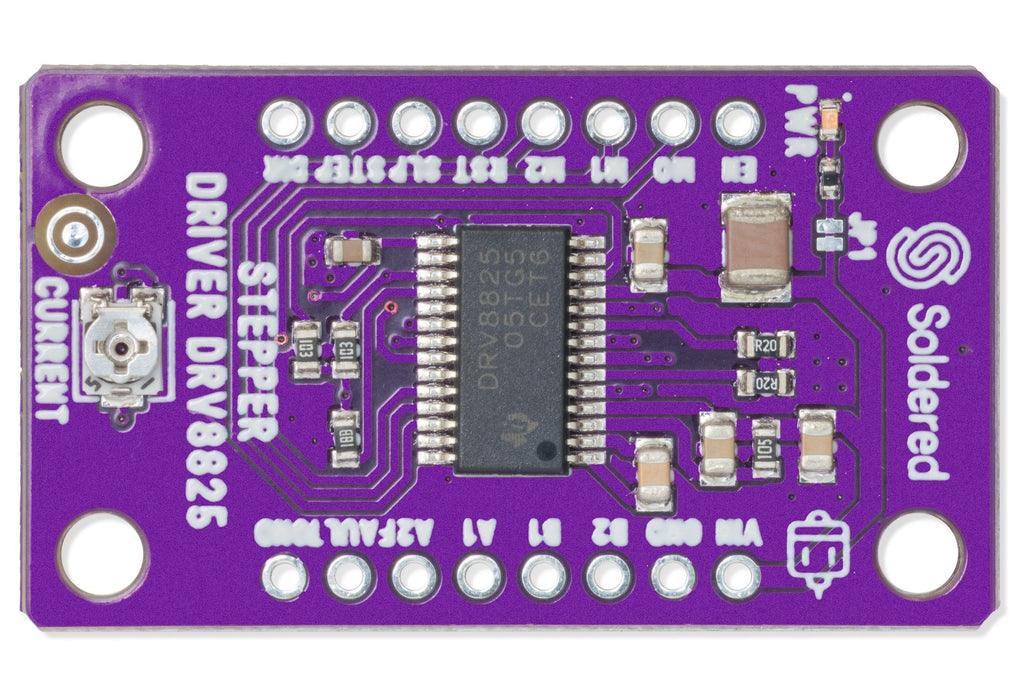

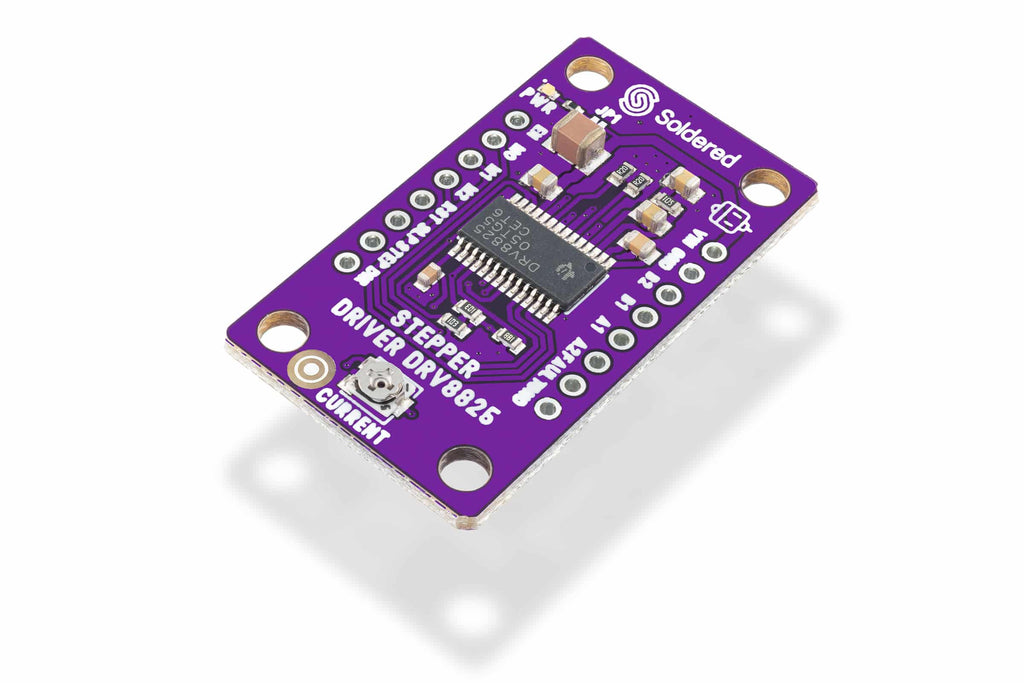

Driver Motor Pas cu Pas DRV8825 cu Microstepping 1/32, 8,2-45 V

Brand: Soldered

Driverul DRV8825 comandă precis motoare pas cu pas bipolare, deci este potrivit pentru imprimante 3D, mașini CNC și roboți.

Suportă microstepping de până la 1/32, pentru mișcare mai lină și mai silențioasă și poziționare mai precisă decât driverele cu pas mai mare, cum este A4988. Limita de curent se reglează dintr-un potențiometru, iar cipul are protecție la supracurent și supratemperatură.

Unde îl folosești

• Axe pentru imprimante 3D
• Mașini CNC și gravoare laser
• Platforme rotative și slidere de cameră
• Roboți cu poziționare precisă
• Proiecte de mecatronică

Specificații tehnice

• Cip: Texas Instruments DRV8825
• Tensiune motor: 8,2 până la 45 V
• Curent: 1,5 A pe fază fără radiator, 2,2 A cu radiator
• Microstepping: pas întreg, 1/2, 1/4, 1/8, 1/16 și 1/32
• Reglaj curent: potențiometru pe placă
• Protecții: supracurent și supratemperatură
• Dimensiuni: 38 x 22 mm
• Software: bibliotecă Arduino de la producător

Întrebări frecvente

Ce motoare merg?

Motoare pas cu pas bipolare, cu tensiunea și curentul în limitele driverului.

Ce este microstepping-ul?

Împarte fiecare pas al motorului în pași mai mici, deci mișcarea este mai lină, mai silențioasă și mai precisă.

Cum reglez curentul?

Din potențiometrul de pe placă. Setează-l la curentul nominal al motorului, ca să nu se încălzească.

Îmi trebuie radiator?

Peste 1,5 A pe fază, da. Cu radiator ajunge la 2,2 A.

Merge cu Arduino?

Da, se comandă cu semnalele STEP și DIR de pe pini digitali.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Biblioteca Arduino
• Toată documentația Soldered
