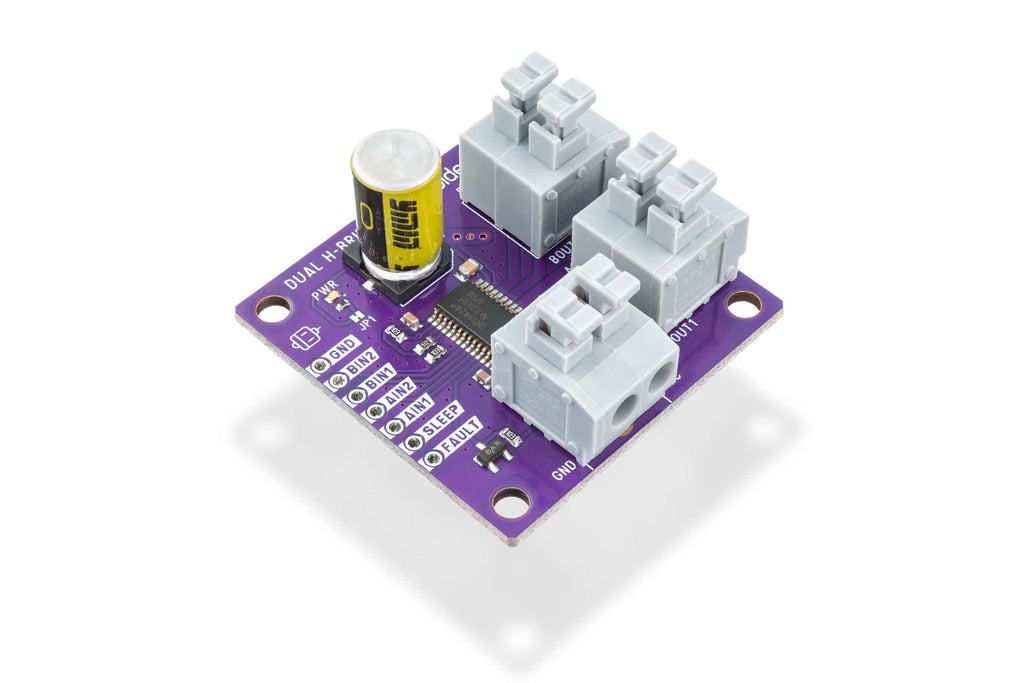

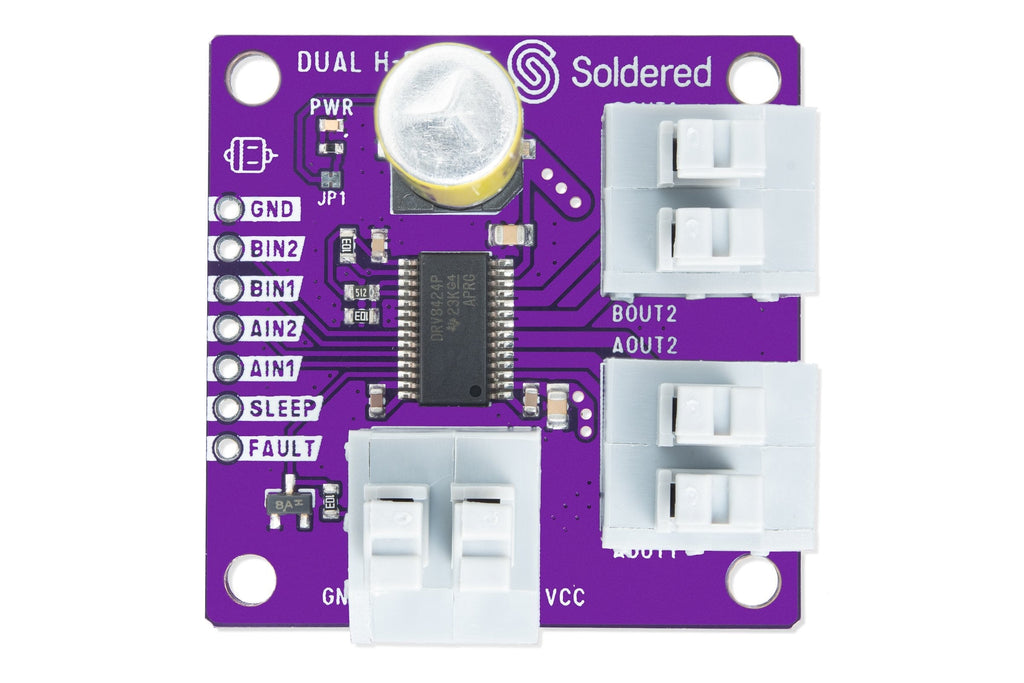

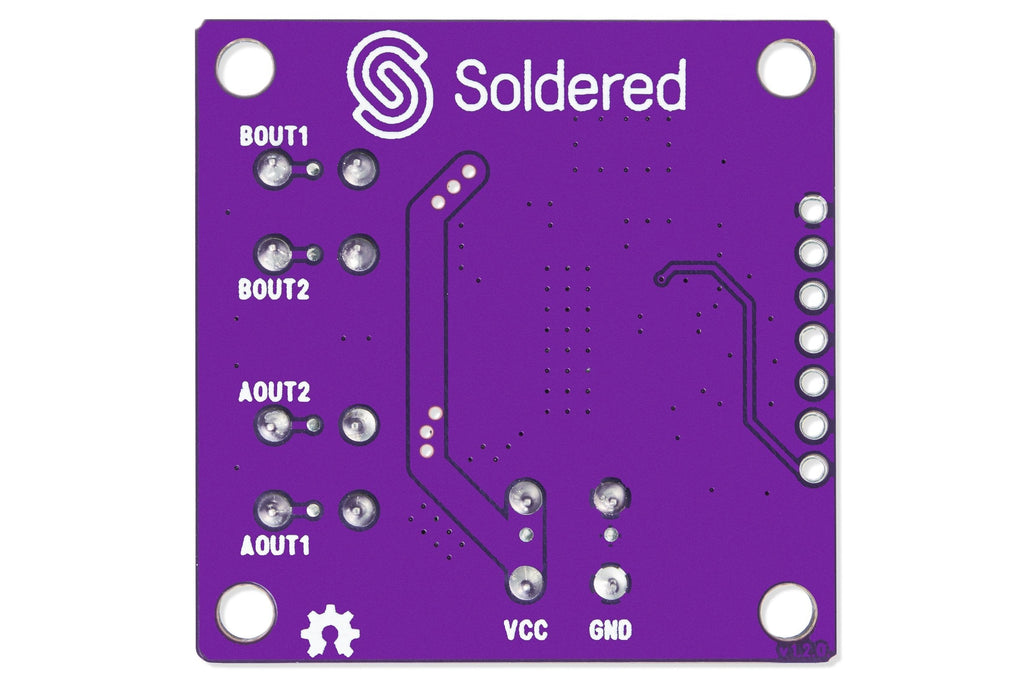

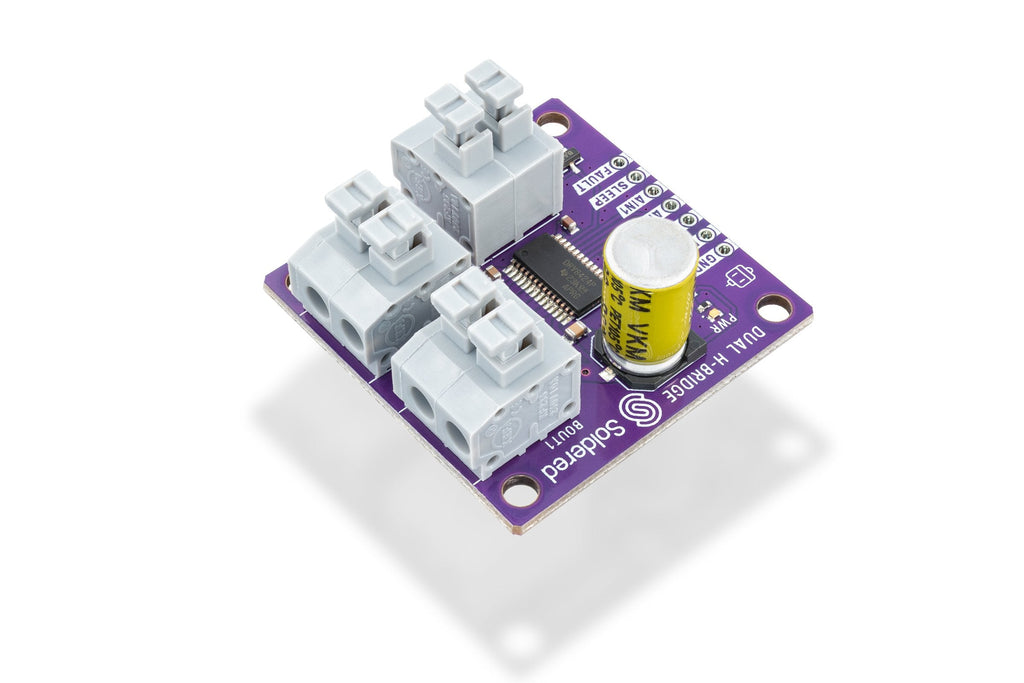

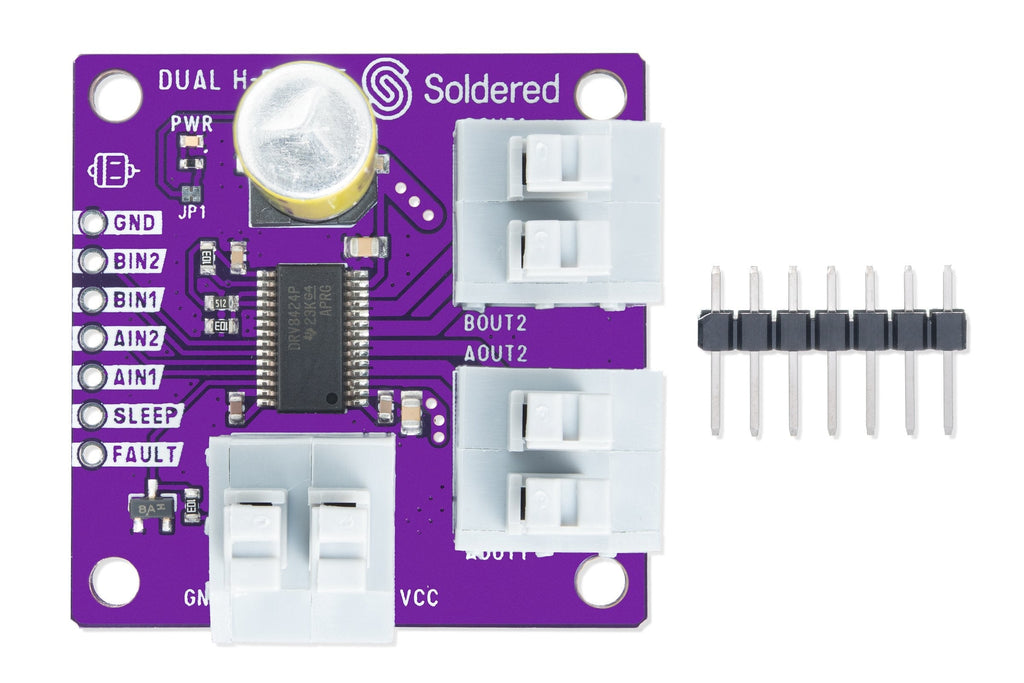

Driver Motor Dublă Punte H DRV8424P pentru Motoare DC și Pas cu Pas

50,59 lei

Driver Motor Dublă Punte H DRV8424P pentru Motoare DC și Pas cu Pas

Name: Driver Motor Dublă Punte H DRV8424P pentru Motoare DC și Pas cu Pas
Brand: Soldered
SKU: 333160
Price: 50.59 RON
Availability: InStock

50,59 lei

În stoc

SOLDERED

Cod produs: 15879868645716 | SKU: 333160

In stoc

Transport: Easybox 18 lei. Gratuit la Easybox de la 500 lei

Termen de livrare: 7 zile.

↩

Retur 15 zile Fără întrebări

🚚

Livrare in 7 zile

✓

Garanție 2 ani

💬

Suport tehnic L-V 09:00 – 17:30

Brand: Soldered

Driverul DRV8424P de la Texas Instruments are două punți H, deci comandă două motoare de curent continuu sau un motor pas cu pas bipolar. Lucrează cu motoare alimentate de la 4,5 până la 33 V și dă până la 1,5 A continuu pe fiecare punte, cu radiator.

Viteza și sensul le comanzi prin PWM, direct de pe pinii microcontrolerului. Cipul are protecție la supracurent, la tensiune prea mică și la supratemperatură, plus un mod de repaus cu consum foarte mic. Placa are numai 24 x 21 mm, deci încape ușor în roboți mici.

Unde îl folosești

Roboți cu două roți motoare
Comanda unui motor pas cu pas pentru o axă de imprimantă sau CNC
Mașinuțe teleghidate construite de tine
Mecanisme automate, cum ar fi uși sau jaluzele
Proiecte de mecatronică la școală sau la facultate

Specificații tehnice

Cip: Texas Instruments DRV8424P
Punți H: 2, pentru două motoare DC sau un motor pas cu pas bipolar
Tensiune motor: 4,5 până la 33 V
Curent: până la 1,5 A continuu pe punte, cu radiator
Comandă: PWM, pentru viteză și sens
Protecții: supracurent, subtensiune și supratemperatură
Repaus: mod cu consum foarte mic
Dimensiuni: 24 x 21 mm

Întrebări frecvente

Ce motoare pot comanda?

Două motoare de curent continuu, câte unul pe fiecare punte H, sau un singur motor pas cu pas bipolar, folosind ambele punți.

Îmi trebuie radiator?

Valoarea de 1,5 A continuu pe punte este dată cu radiator. La curenți mai mici, cipul se descurcă și fără, iar protecția termică îl oprește dacă se încălzește prea tare.

Pot alimenta motorul din Arduino?

Nu. Motorul se alimentează dintr-o sursă separată între 4,5 și 33 V. Microcontrolerul trimite doar semnalele de comandă.

Merge cu motoare pas cu pas unipolare?

Driverul este făcut pentru motoare pas cu pas bipolare. Unele motoare unipolare pot fi legate ca bipolare, dacă au fire separate pentru fiecare bobină.
