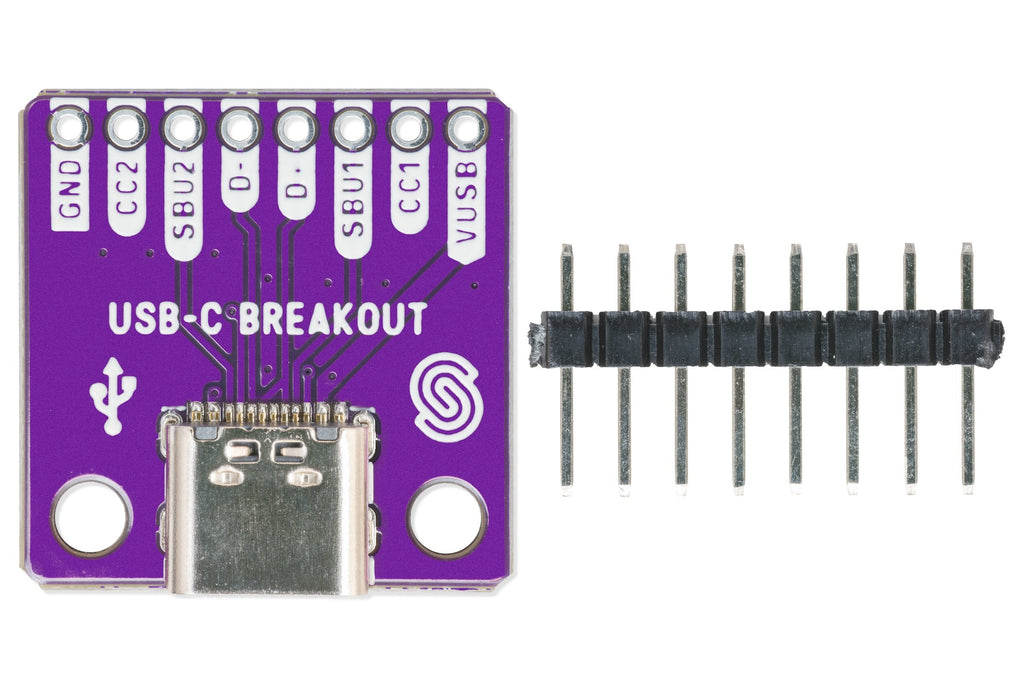

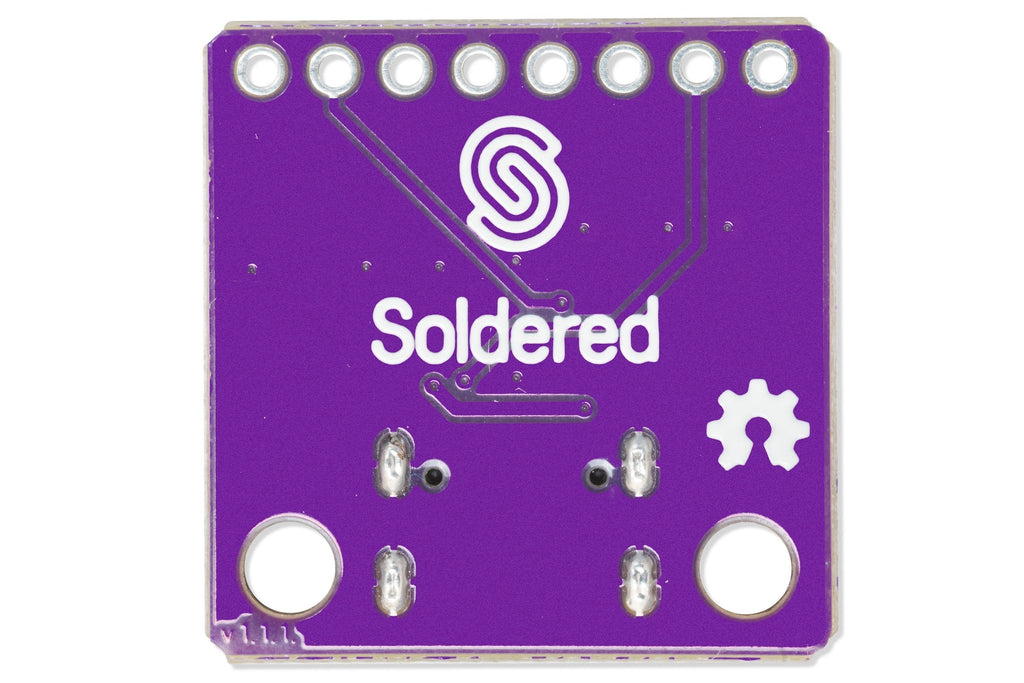

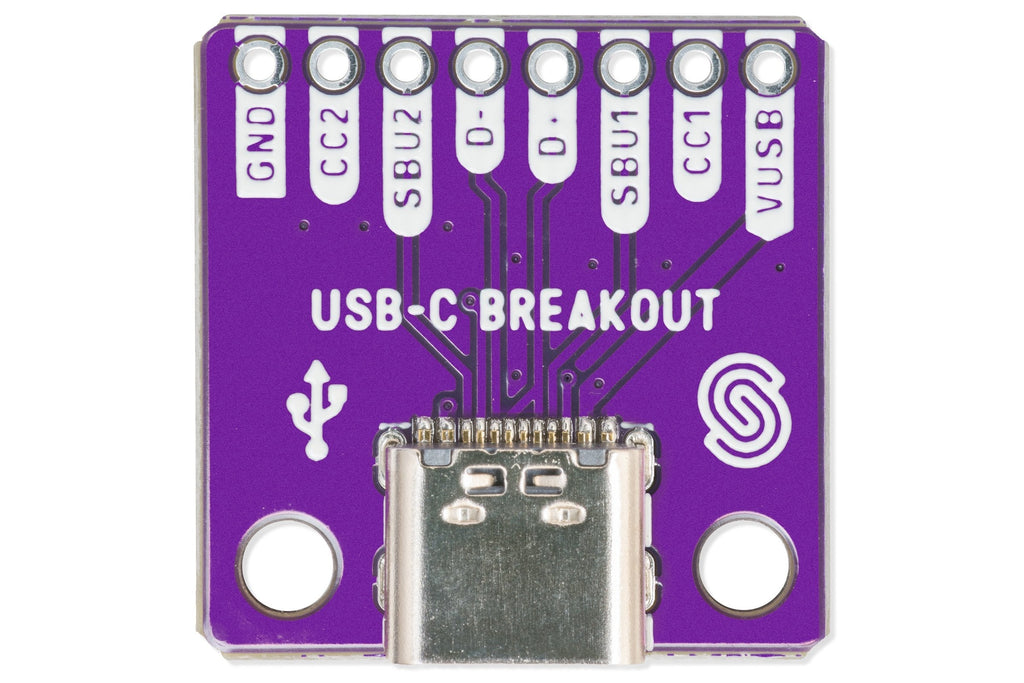

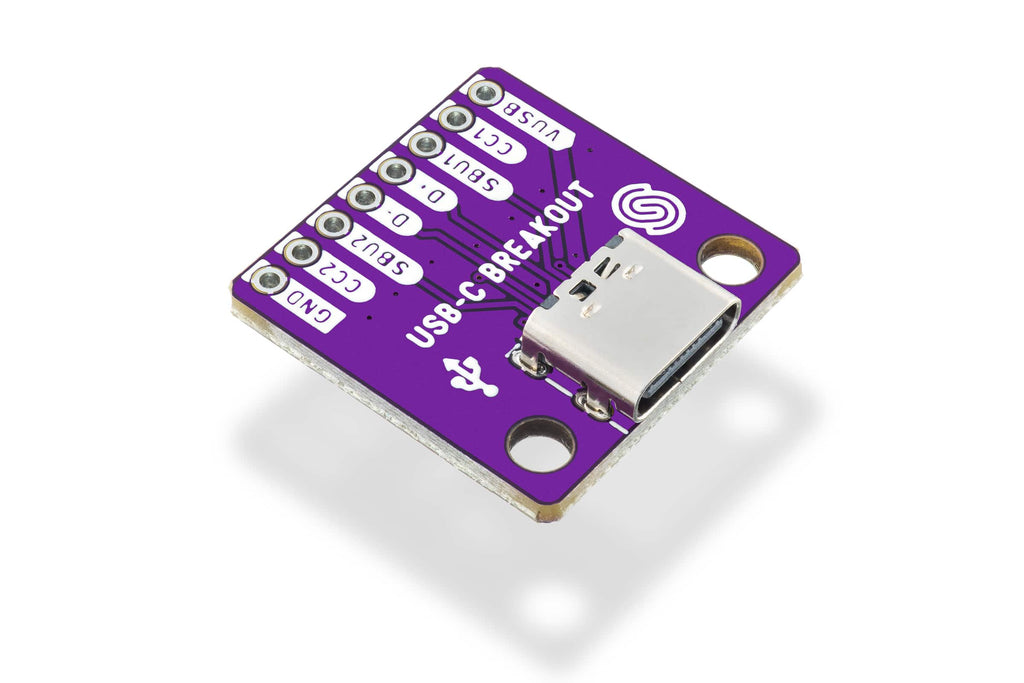

Breakout Conector USB-C Mamă cu Pini VBUS, CC și Date

Brand: Soldered

Placa îți dă acces ușor la semnalele unui conector USB-C, scoase pe pini compatibili cu placa de test: VBUS, GND, CC1, CC2, D+ și D-.

O folosești ca să alimentezi un dispozitiv construit de tine, să transmiți date sau să experimentezi cu USB-C în prototipuri, fără să lipești direct pe conector.

Unde îl folosești

• Alimentarea unui proiect prin USB-C
• Prototipuri cu port USB-C
• Experimente cu liniile CC și USB Power Delivery
• Adaptoare USB-C personalizate
• Înlocuirea unui conector micro USB vechi

Specificații tehnice

• Conector: USB-C, mamă
• Pini scoși: VBUS, GND, CC1, CC2, D+ și D-
• Montaj: pini compatibili cu placa de test

Întrebări frecvente

Pot alimenta un proiect din el?

Da, de pe pinul VBUS primești tensiunea de la sursa USB-C, de obicei 5 V.

La ce folosesc pinii CC?

Prin liniile CC sursa USB-C află ce dispozitiv e conectat. Unele încărcătoare dau tensiune doar dacă pe CC există rezistențele potrivite.

Pot transfera date?

Da, liniile D+ și D- sunt scoase pe pini, pentru USB 2.0.

Merge cu încărcătoare rapide?

Pentru tensiuni mai mari de 5 V îți trebuie un controler Power Delivery, cum este modulul HUSB238.

Trebuie lipit?

Pinii se lipesc sau se folosesc pe placa de test, în funcție de montaj.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.
