Amplificator Audio Stereo PAM8406 2 x 5 W cu Jack 3,5 mm

Brand: Soldered

Amplificator stereo care duce un semnal audio slab, de nivel de linie, direct într-o pereche de difuzoare. Dă până la 5 W pe canal pe 2 ohmi, aproximativ 3 W pe 4 ohmi sau 1,8 W pe 8 ohmi, dintr-o alimentare de numai 2,5 până la 5,5 V, deci merge de pe USB sau de pe un acumulator.

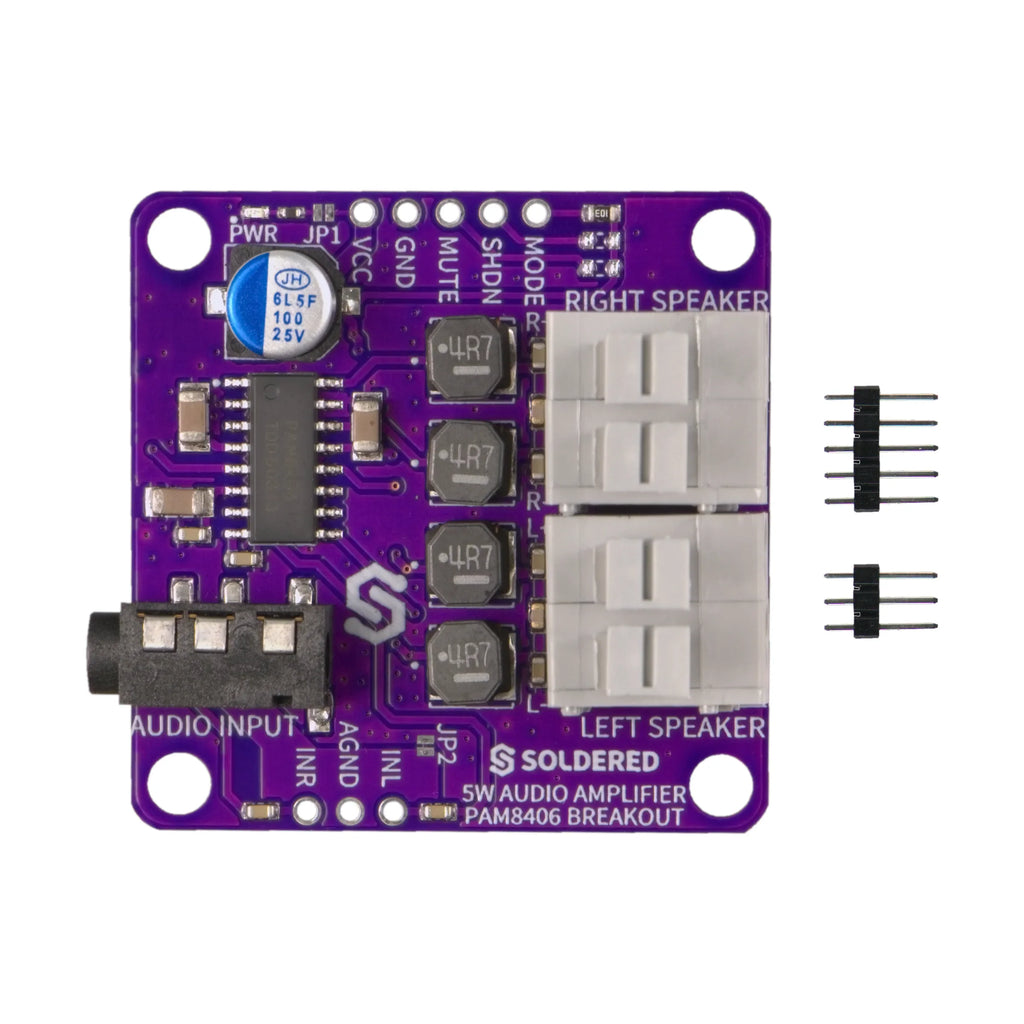

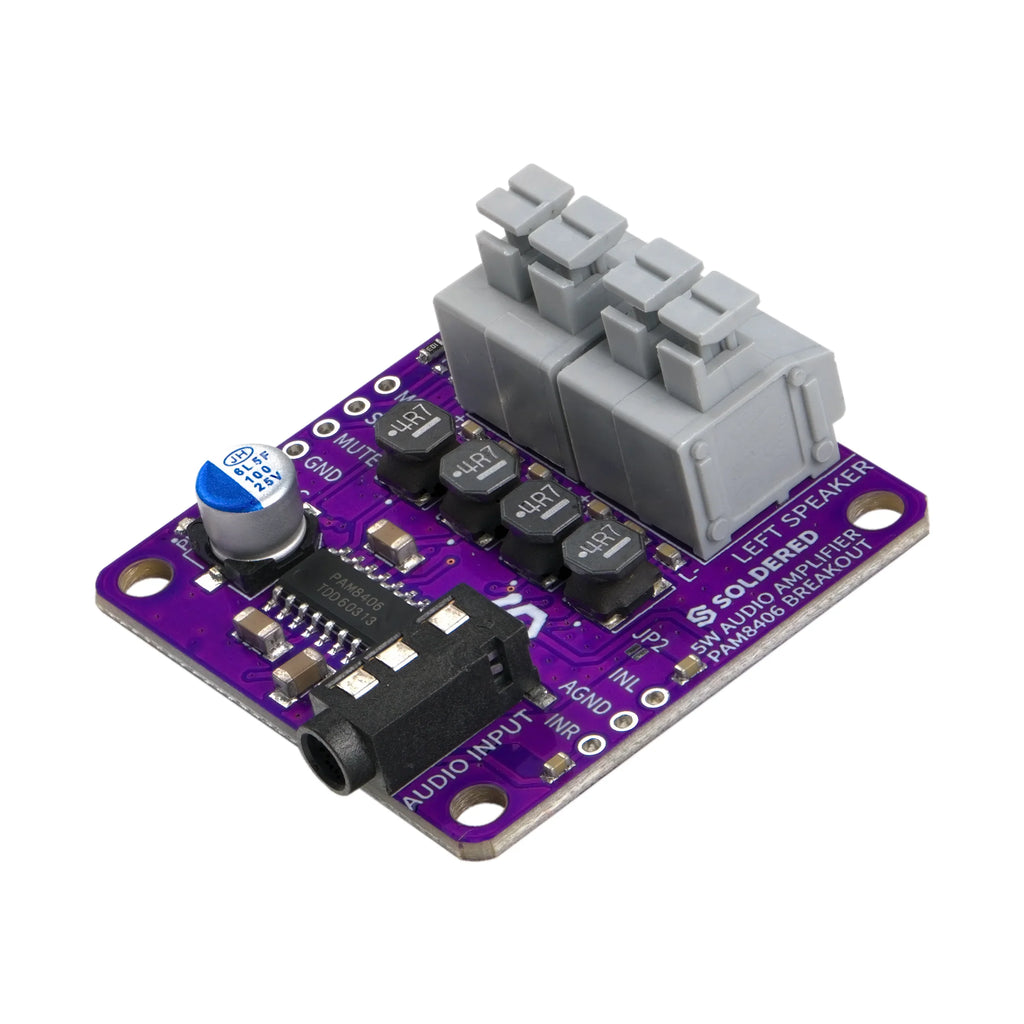

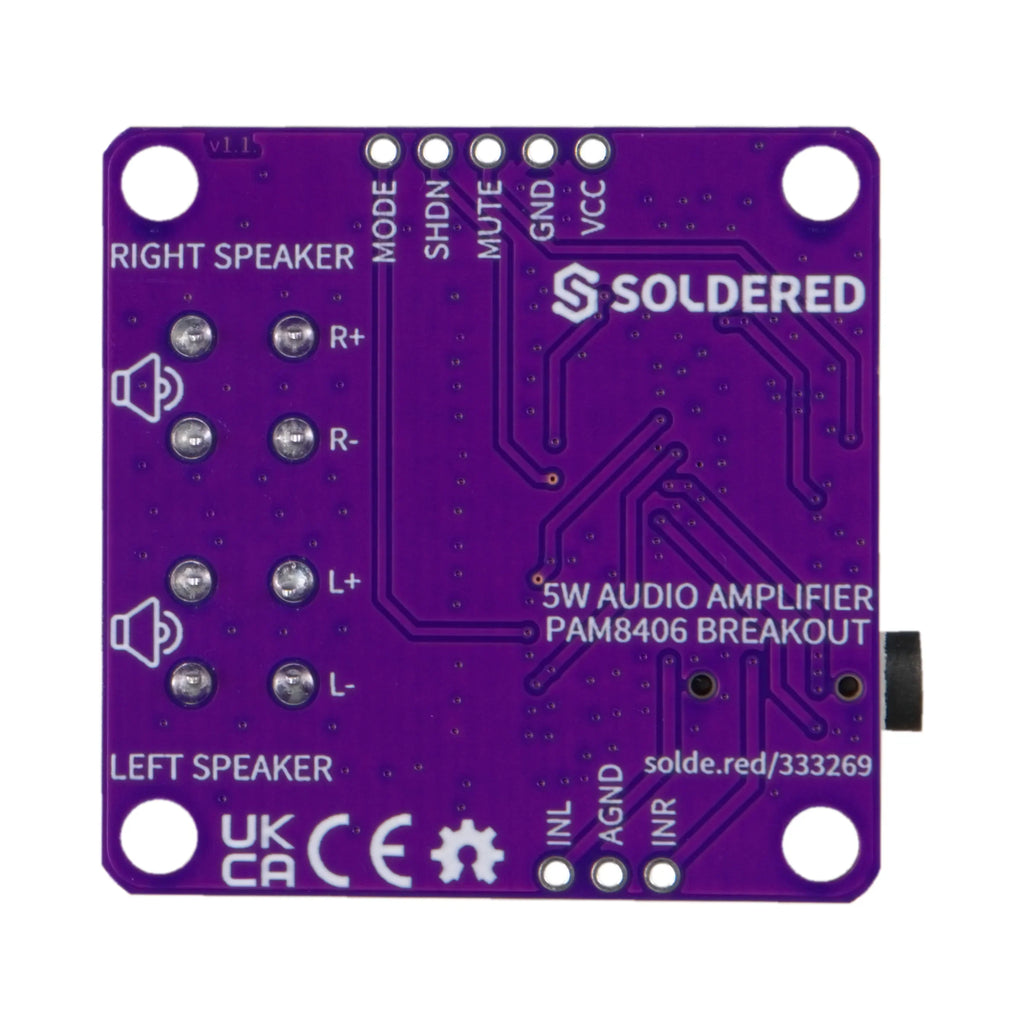

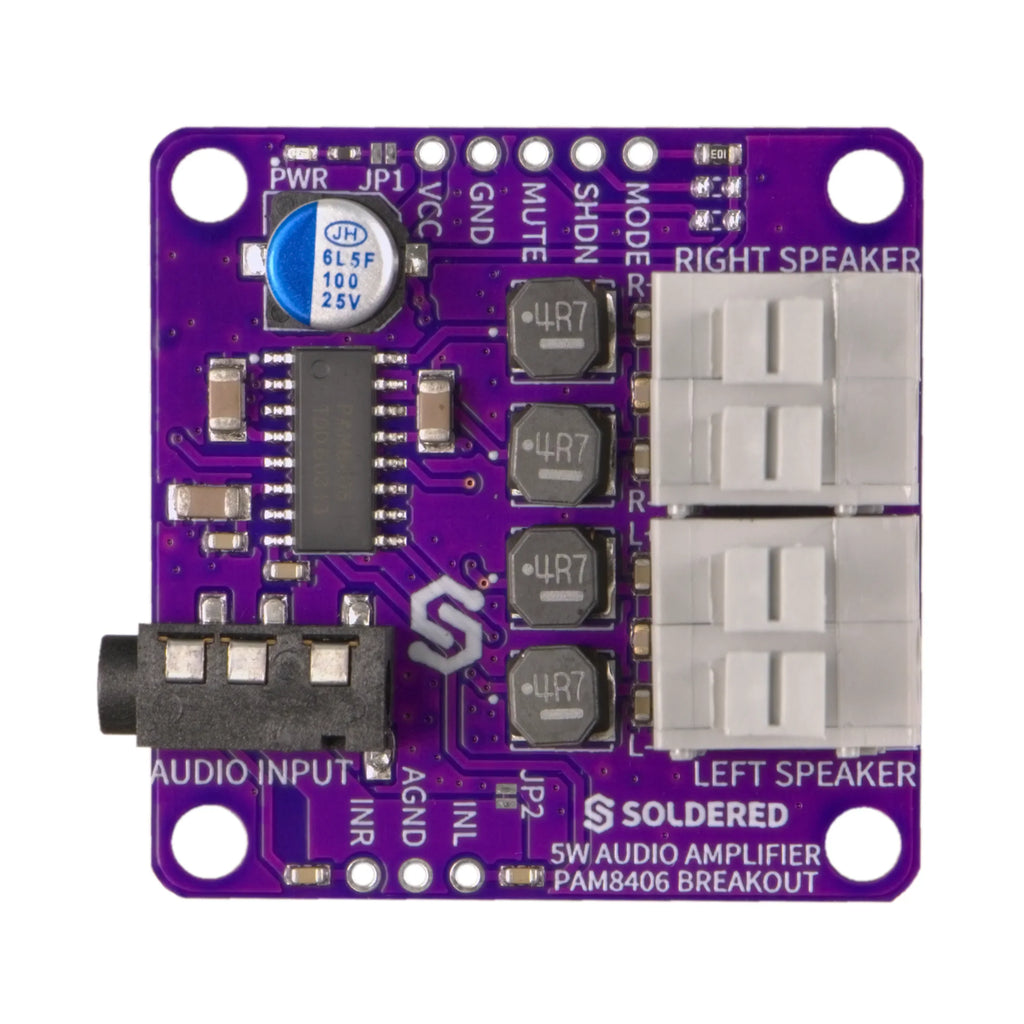

Cipul PAM8406 lucrează în clasa D, cu eficiență de până la 90 la sută, bună pentru montaje pe acumulator, sau în clasa AB, cu sunet mai curat. Alegi modul dintr-un singur pin. Sunetul intră prin jack-ul de 3,5 mm sau prin pini, difuzoarele se leagă la borne cu șurub, iar pinii MUTE și SHDN îți permit să oprești sunetul din microcontroler. Fiecare canal are filtru LC la ieșire, pentru mai puține perturbații.

Unde îl folosești

• Boxe portabile alimentate din acumulator
• Sunet pentru un player MP3 sau un radio pe internet construit de tine
• Sonorizare pentru jocuri, automate și expoziții interactive
• Amplificarea ieșirii unui DAC sau a unui modul Bluetooth audio
• Proiecte școlare de electronică audio

Specificații tehnice

• Cip: Diodes PAM8406, amplificator stereo
• Putere: până la 5 W pe canal pe 2 ohmi la 5 V, 3,14 W pe 4 ohmi, aproximativ 1,8 W pe 8 ohmi
• Moduri: clasa D, implicit, sau clasa AB, din pinul MODE
• Eficiență: până la 90 la sută în clasa D
• Alimentare: 2,5 până la 5,5 V, fără regulator, maximum absolut 6 V
• Intrare audio: jack stereo de 3,5 mm sau pini L, R și masă
• Ieșiri: două borne cu șurub, câte una pe canal
• Comenzi: MUTE și SHDN, active pe nivel jos
• Filtrare: filtru LC la ieșirea fiecărui canal

Întrebări frecvente

Ce difuzoare pot folosi?

Difuzoare de 2, 4 sau 8 ohmi. Puterea maximă de 5 W pe canal se obține pe 2 ohmi la 5 V. Pe 8 ohmi ai în jur de 1,8 W pe canal, suficient pentru o cameră.

Pot să-l alimentez la 12 V?

Nu. Placa nu are regulator, iar cipul suportă maximum 6 V. Peste această valoare se distruge. Folosește o sursă între 2,5 și 5,5 V.

Clasa D sau clasa AB?

Clasa D, care este implicită, încălzește mai puțin și consumă mai puțin, deci o alegi pe acumulator. Clasa AB are sunet puțin mai curat, dar consumă mai mult. Treci în clasa AB legând pinul MODE la masă.

Îl pot opri din microcontroler?

Da. Pinul MUTE oprește sunetul, iar pinul SHDN oprește amplificatorul de tot, pentru consum minim. Ambii sunt activi pe nivel jos și au rezistențe interne de ridicare, deci dacă nu îi conectezi amplificatorul funcționează normal.

Merge direct de la un pin digital?

Nu. Amplificatorul primește semnal audio analogic, de exemplu de la un DAC, de la ieșirea de căști a unui telefon sau de la un modul audio. Pentru semnal digital I2S îți trebuie un amplificator I2S.
