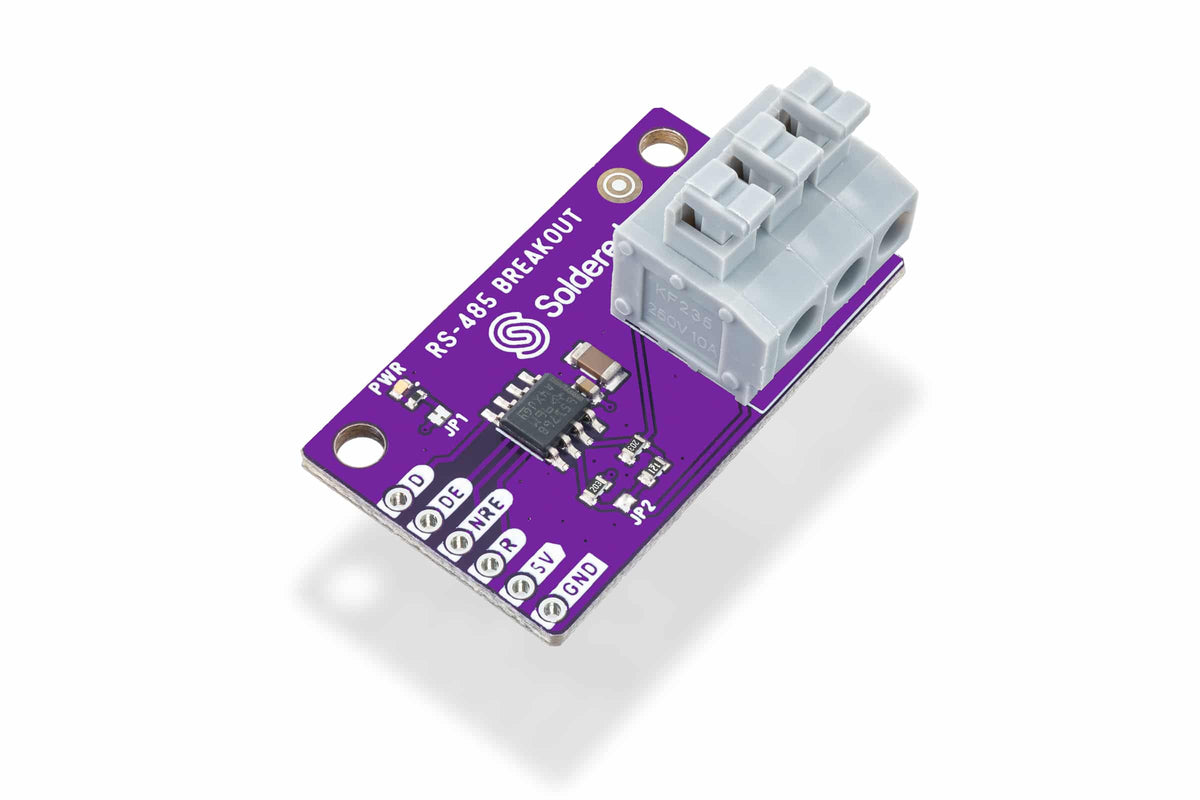

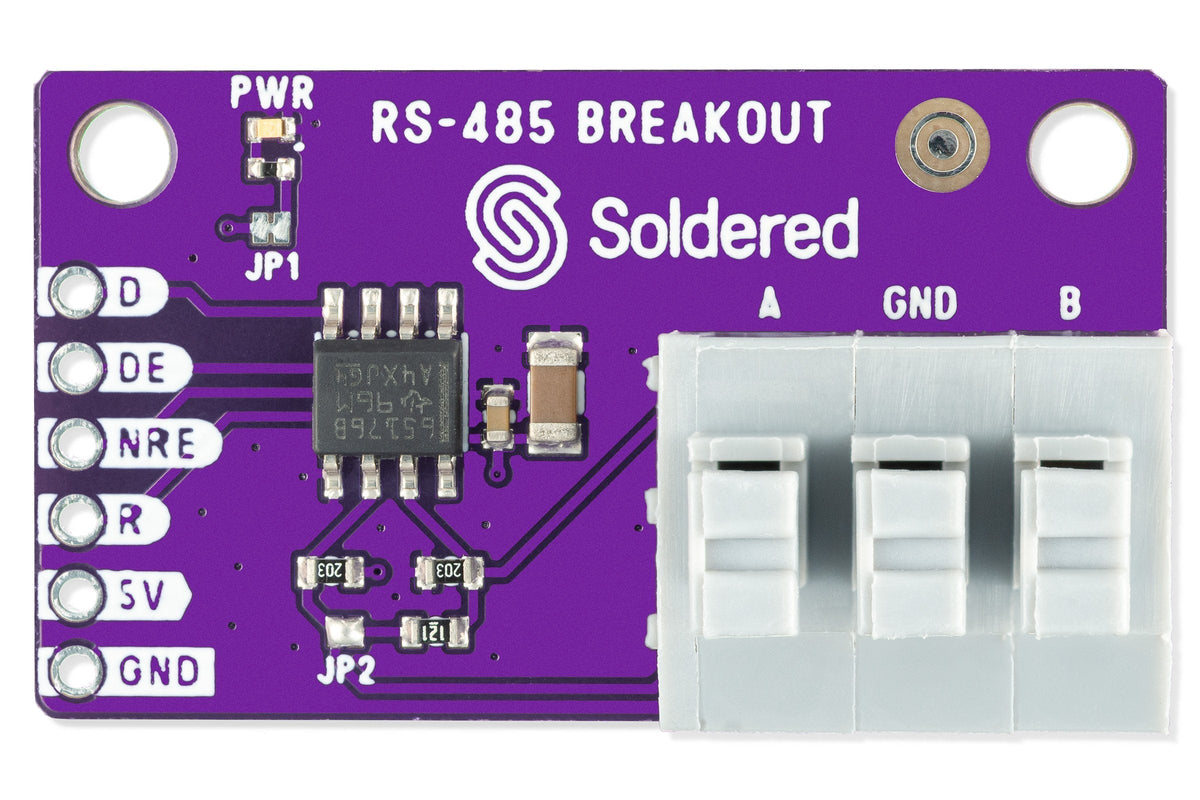

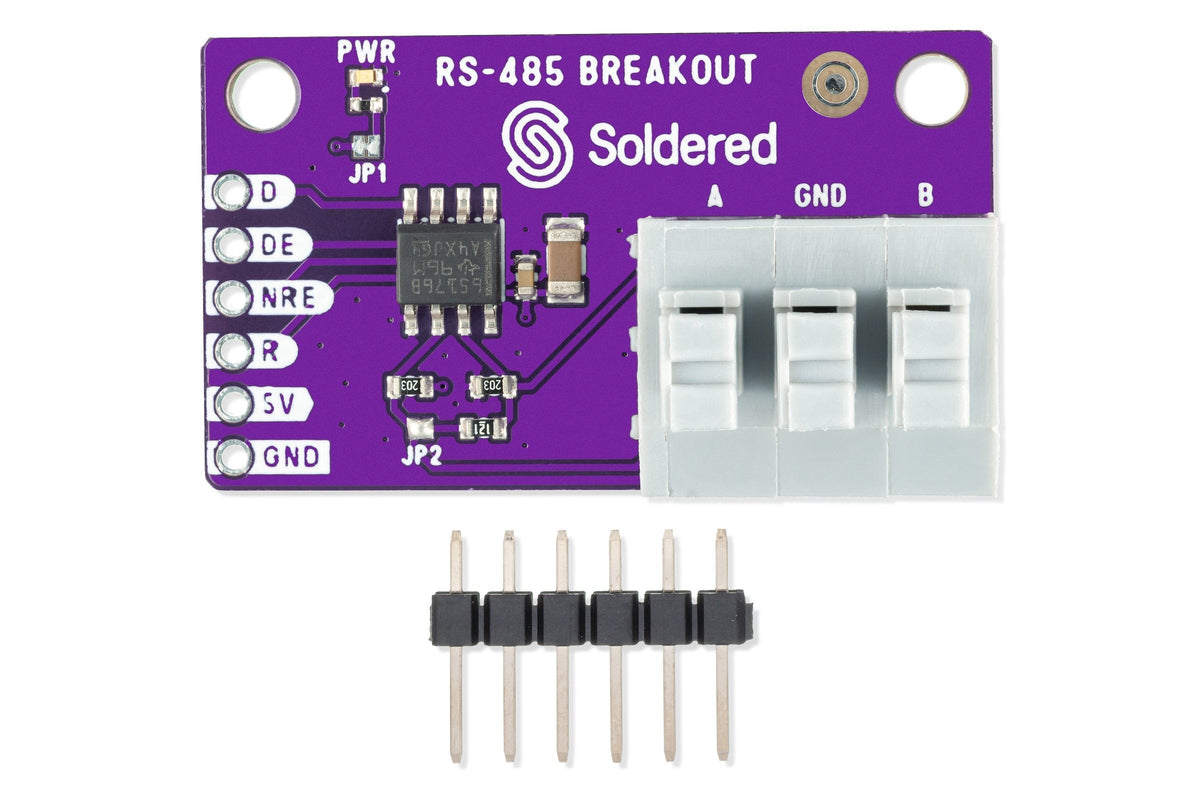

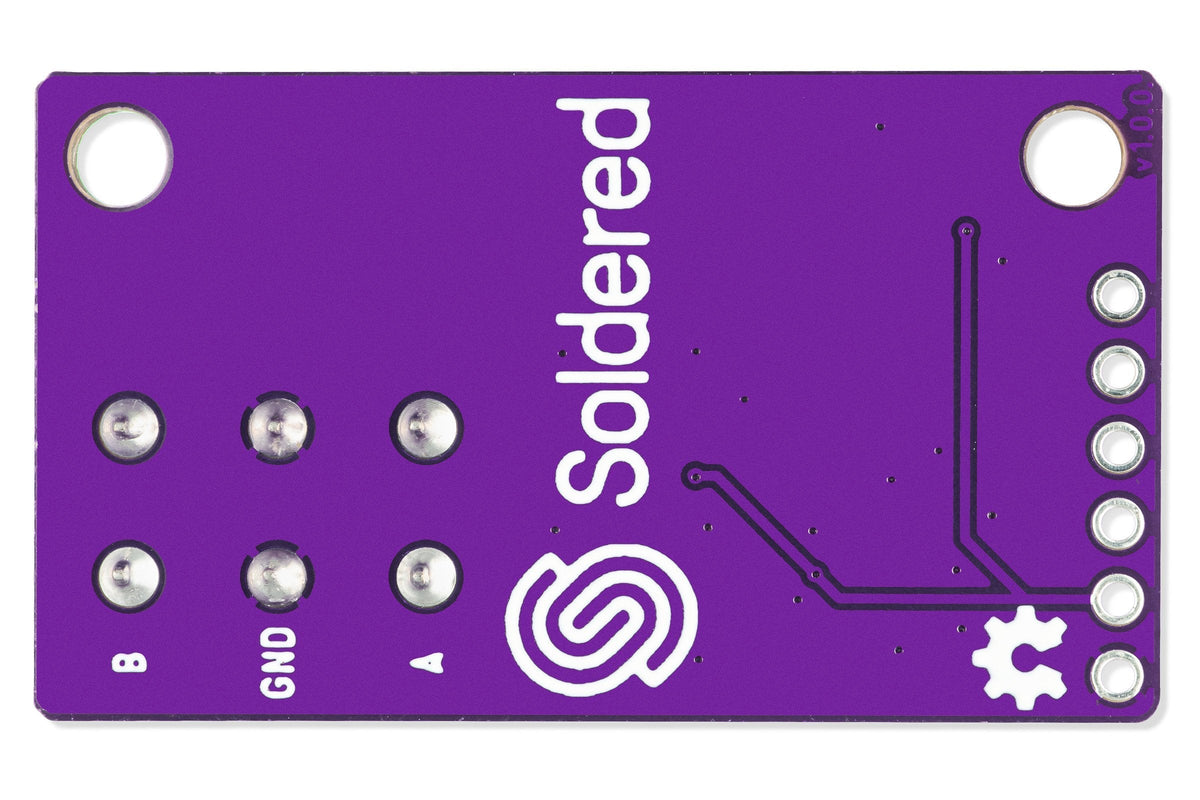

Transceiver RS-485 SN65176B Breakout, până la 1200 m

Brand: Soldered

Modulul leagă un microcontroler de o rețea RS-485, standardul folosit în industrie pentru comunicație pe distanțe mari, de până la 1200 m, și în medii cu multe perturbații. Transmisia diferențială pe o pereche torsadată face semnalul rezistent la zgomot.

Este construit cu transceiverul SN65176B, are protecție la descărcări electrostatice și suportă viteze de până la 20 Mbps. Lucrează la 5 V și consumă între 120 și 500 µA.

Unde îl folosești

• Comunicație Modbus RTU cu echipamente industriale
• Rețele de senzori pe distanțe mari
• Automatizări în hale și clădiri
• Legături între plăci aflate în camere diferite
• Citirea contoarelor și a invertoarelor cu RS-485

Specificații tehnice

• Transceiver: SN65176B
• Standard: RS-485, transmisie diferențială
• Distanță: până la 1200 m
• Viteză: până la 20 Mbps
• Comunicație: bidirecțională, pe o singură pereche torsadată
• Alimentare: 5 V
• Consum: 120 până la 500 µA
• Protecție: la descărcări electrostatice
• Dimensiuni: 38 x 22 mm

Întrebări frecvente

Merge cu Modbus?

Da. RS-485 este stratul fizic folosit de Modbus RTU, iar protocolul îl implementezi în cod.

Ce cablu folosesc?

O pereche torsadată, de exemplu dintr-un cablu de rețea, pentru liniile A și B.

Merge la 3,3 V?

Modulul lucrează la 5 V. Pentru plăci de 3,3 V verifică nivelurile semnalelor sau folosește un convertor de nivel.

Câte dispozitive pot lega?

RS-485 permite mai multe dispozitive pe aceeași pereche de fire, cu adrese stabilite în protocol.

Care e diferența față de RS-232?

RS-485 merge pe distanțe mult mai mari și permite mai multe dispozitive pe aceeași linie. RS-232 leagă doar două dispozitive, pe distanțe scurte.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Detalii hardware
• Toată documentația Soldered
