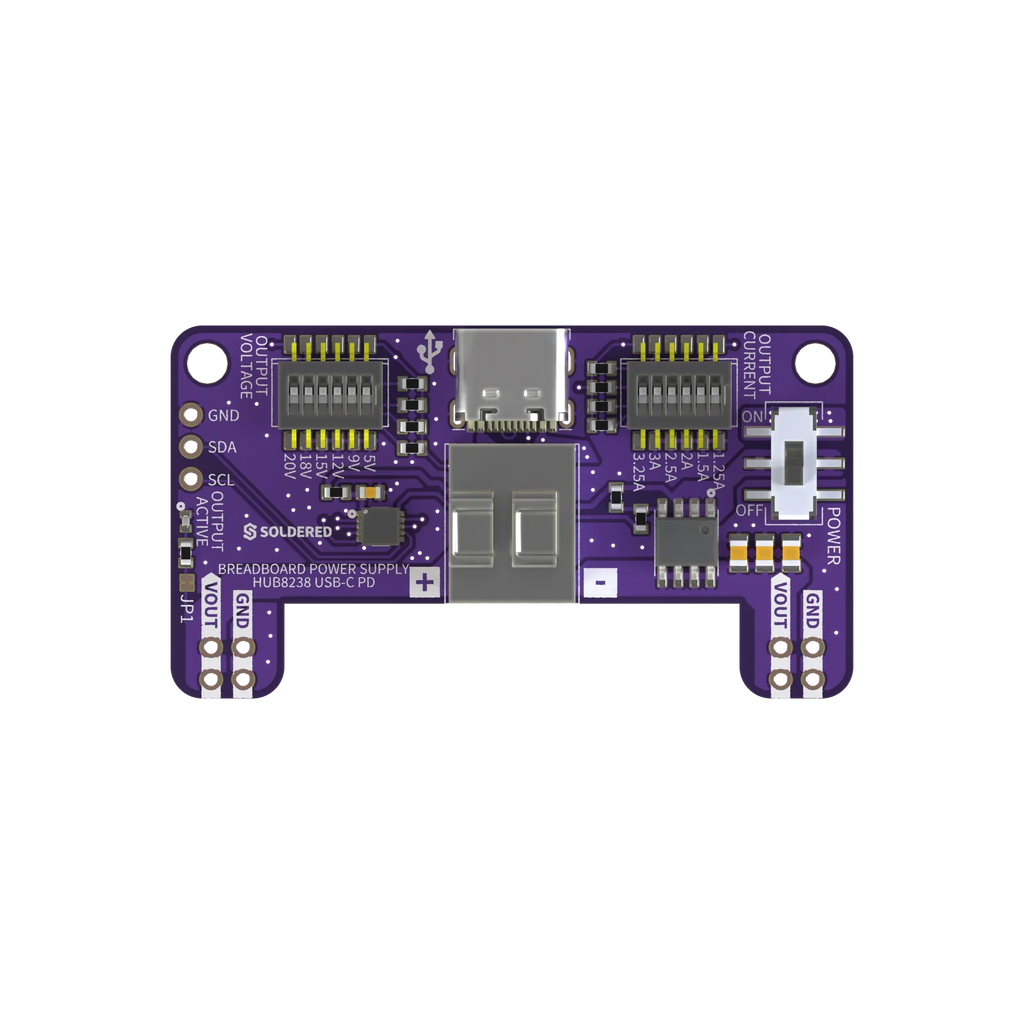

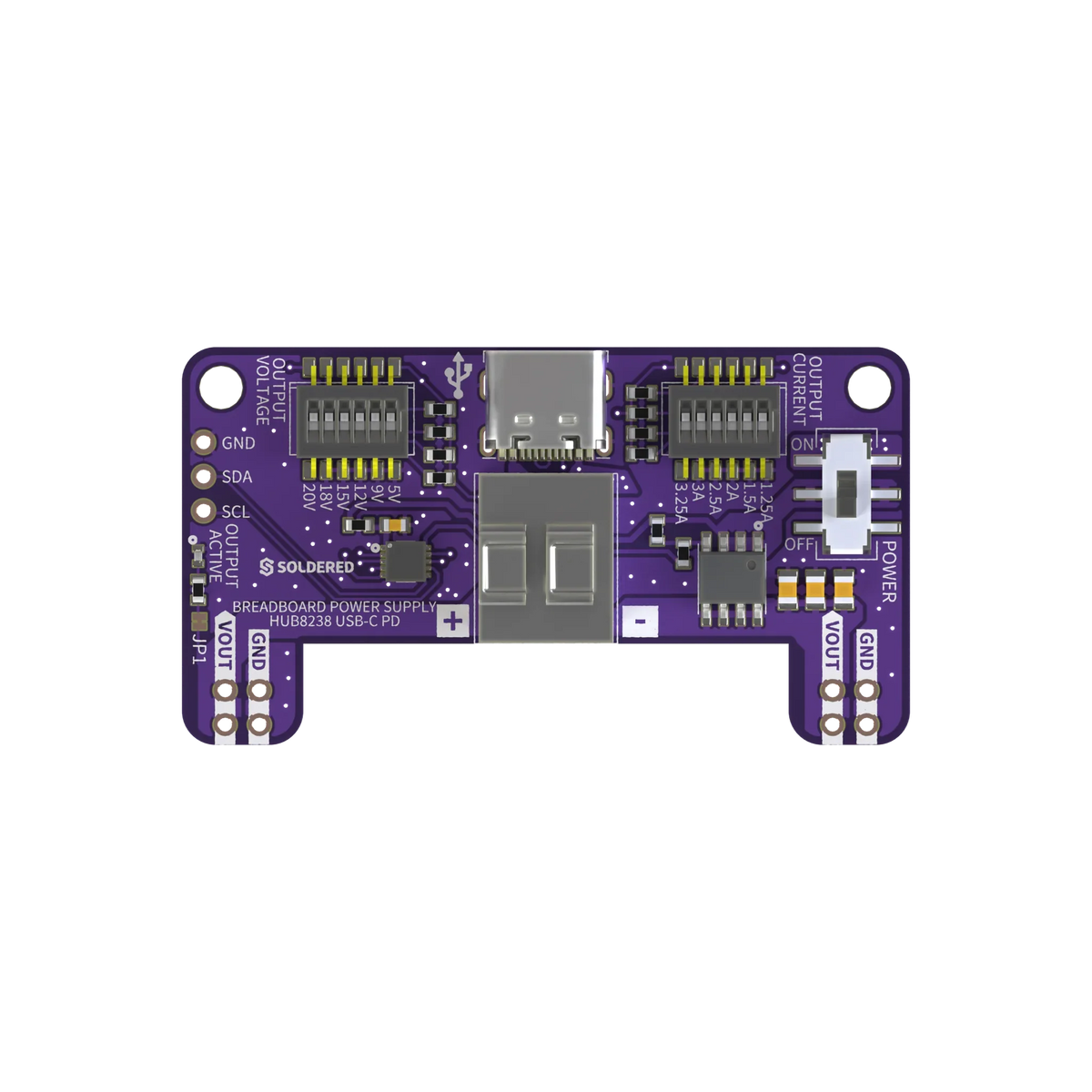

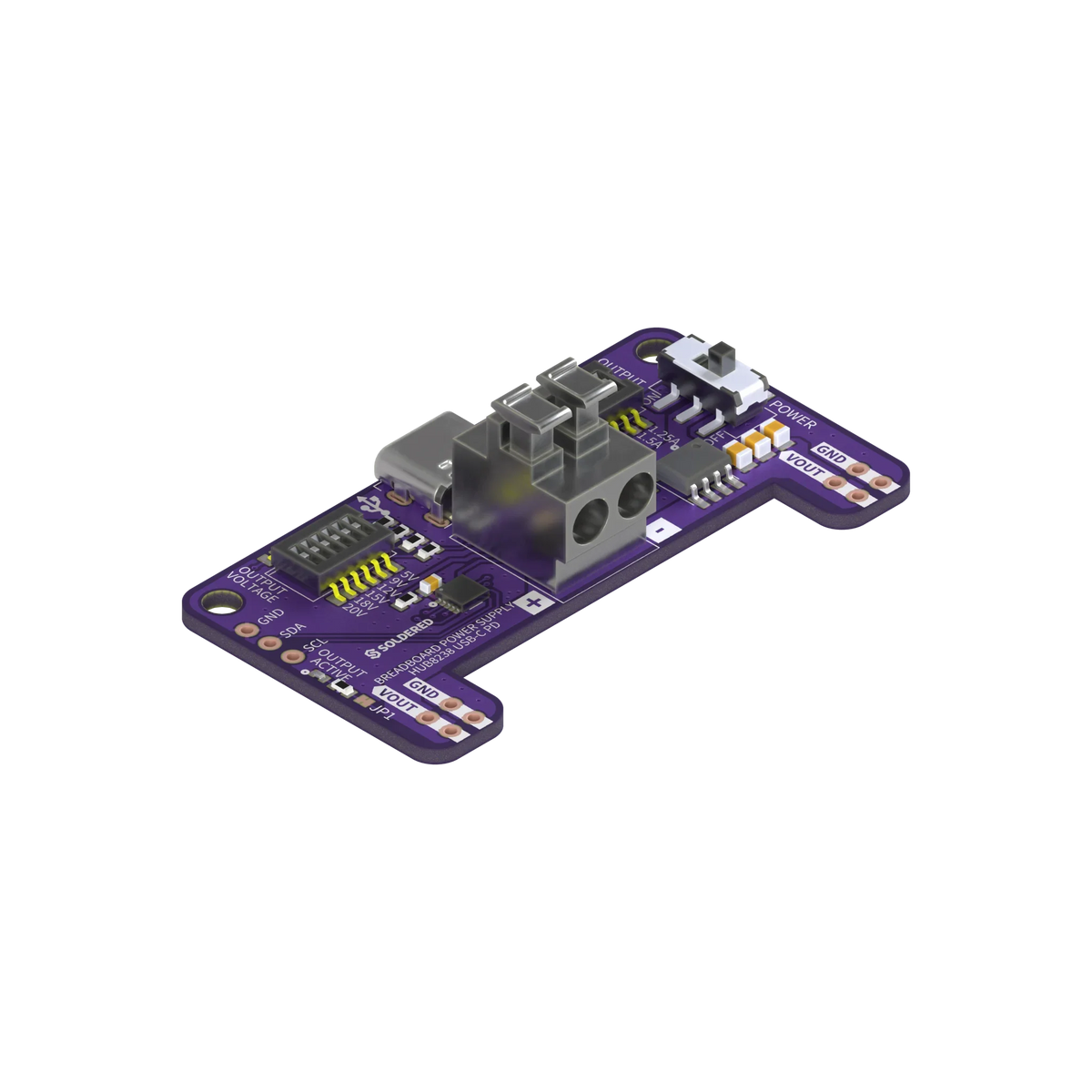

Placa aduce USB Power Delivery direct pe placa de test. Controlerul HUSB238 negociază cu un încărcător USB-C modern și obține tensiunea exactă de care ai nevoie: 5, 9, 12, 15 sau 20 V, cu limită de curent de până la 3,25 A. Nu-ți mai trebuie o sursă de laborator sau un alimentator separat pentru fiecare tensiune.
Tensiunea și limita de curent le alegi din comutatoarele de pe placă. Dacă vrei control din program, pinii SDA și SCL sunt scoși pentru acces I2C, deci poți schimba tensiunea din microcontroler. Pinii cu pas de 2,54 mm intră direct în placa de test, iar comutatorul de pornire și LED-ul de alimentare îți arată imediat starea.
Unde îl folosești
- Alimentarea montajelor pe placa de test la tensiuni de 5 până la 20 V
- Motoare, benzi LED și module care cer 12 V, de la un încărcător de laptop
- Testarea unui montaj la mai multe tensiuni fără să schimbi sursa
- Măsurarea consumului la tensiuni diferite, cu control din cod prin I2C
- Bancul de lucru portabil, alimentat de la un încărcător USB-C obișnuit
Specificații tehnice
- Controler: HUSB238, USB-PD
- Intrare: USB-C, cu comutator de pornire
- Tensiuni de ieșire: 5, 9, 12, 15 sau 20 V, din comutatoare
- Limită de curent: 1,25 A, 1,5 A, 2 A, 2,5 A, 3 A sau 3,25 A, din comutatoare
- Control din program: pinii SDA și SCL scoși pentru I2C
- Indicator: LED de alimentare
- Pini: pas de 2,54 mm, pentru placa de test
Întrebări frecvente
Ce încărcător îmi trebuie?
Un încărcător USB-C cu Power Delivery care oferă tensiunea pe care o alegi. Dacă încărcătorul nu suportă tensiunea cerută, de exemplu 20 V, placa nu o poate obține de la el.
Merge cu un încărcător USB obișnuit?
Un încărcător fără Power Delivery dă doar 5 V. Pentru 9 V sau mai mult ai nevoie de un încărcător USB-C PD.
Pot schimba tensiunea din cod?
Da. Pinii SDA și SCL sunt scoși pe placă, deci HUSB238 poate fi comandat prin I2C de un microcontroler.
De ce să aleg limita de curent?
Ca placa să ceară de la încărcător doar curentul de care ai nevoie. Valorile disponibile sunt între 1,25 A și 3,25 A.
Înlocuiește o sursă de laborator?
Pentru tensiunile fixe de 5, 9, 12, 15 și 20 V, da. Nu poate da tensiuni intermediare reglabile continuu, cum face o sursă de laborator.
Documentație și resurse de la producător
Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.
| Brand | Soldered |
| Tip produs | Module de alimentare |
| SKU | 333374 |
| Cod EAN | 732388641703 |
| Greutate | 10 g |
