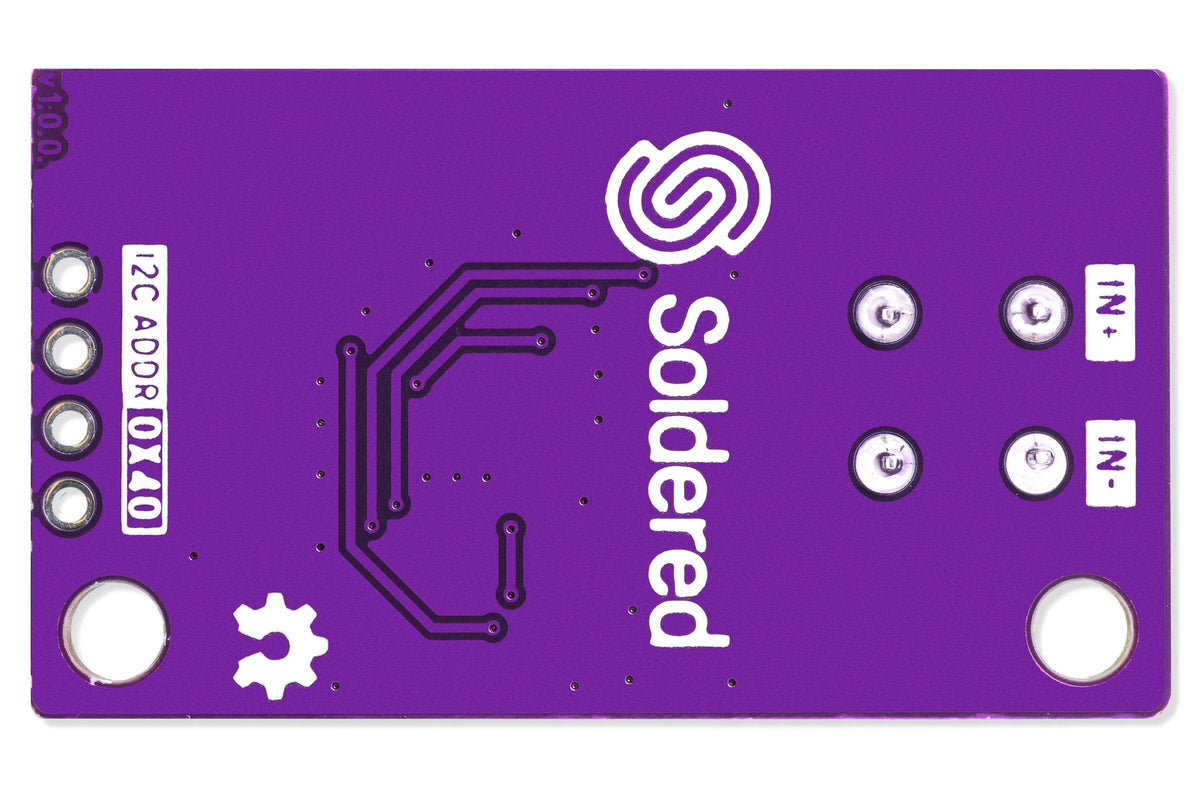

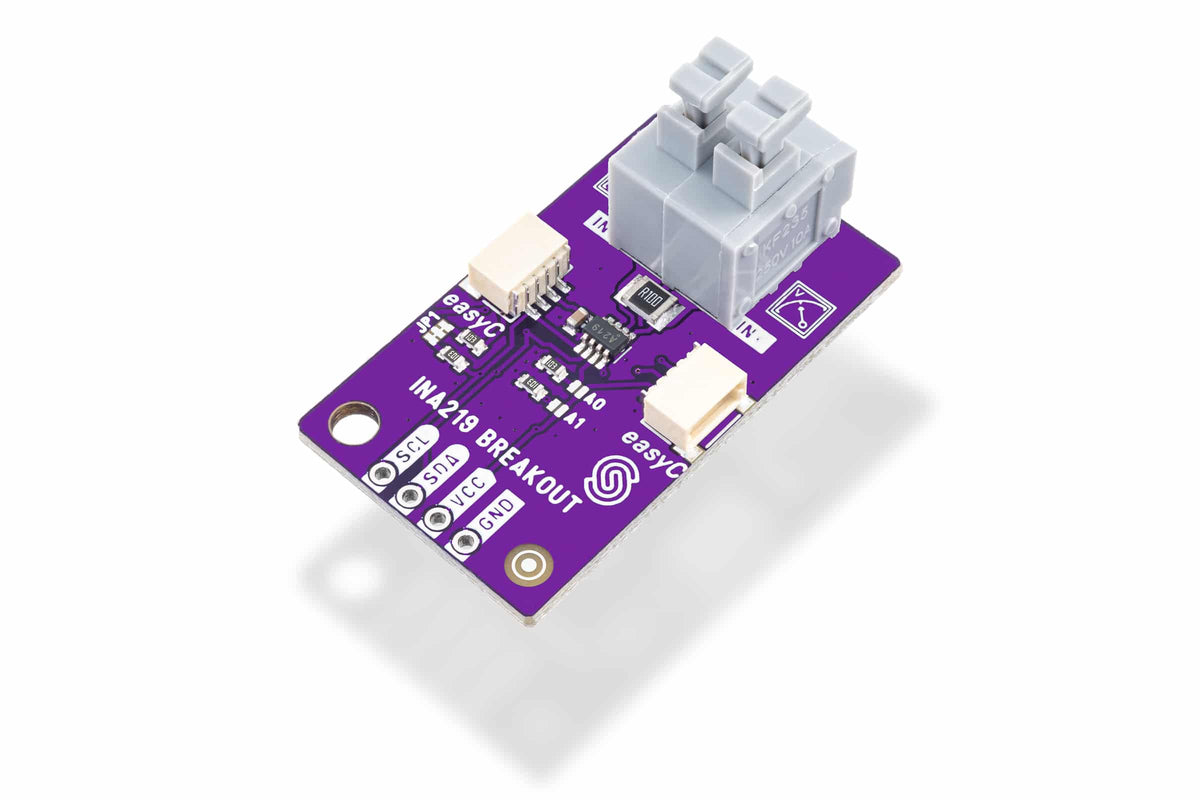

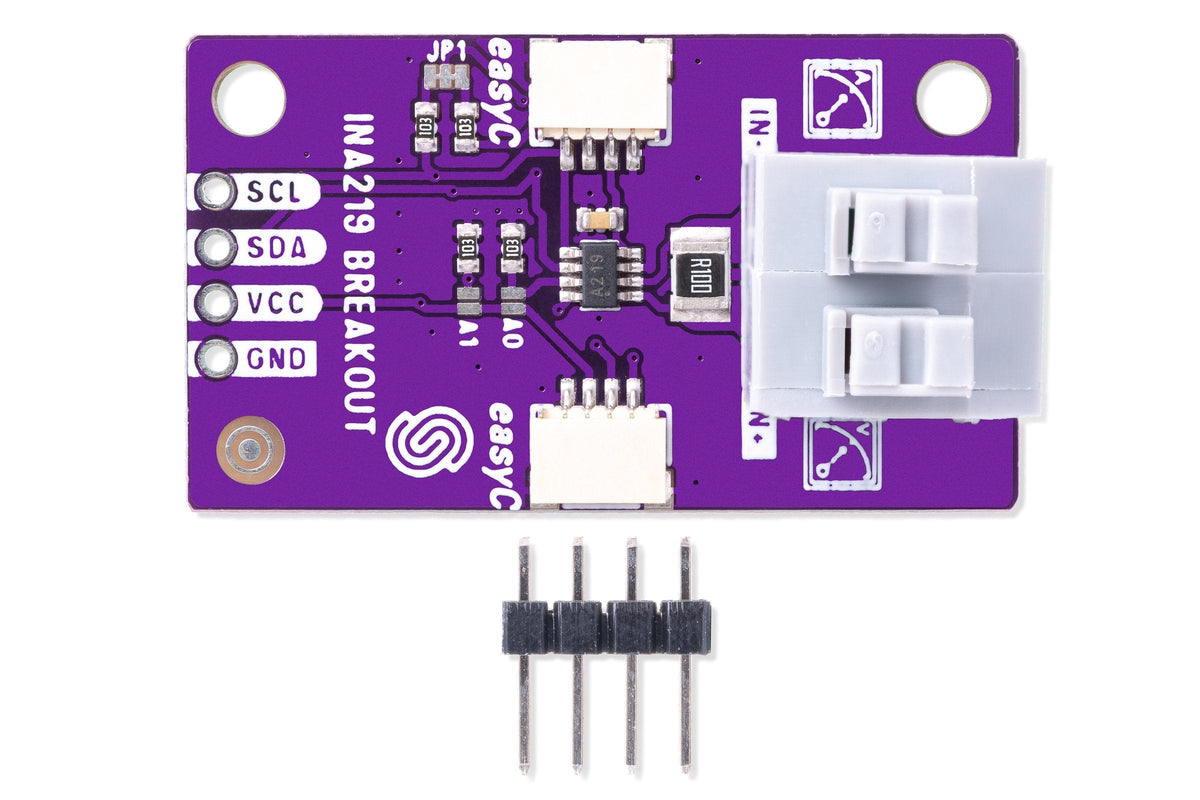

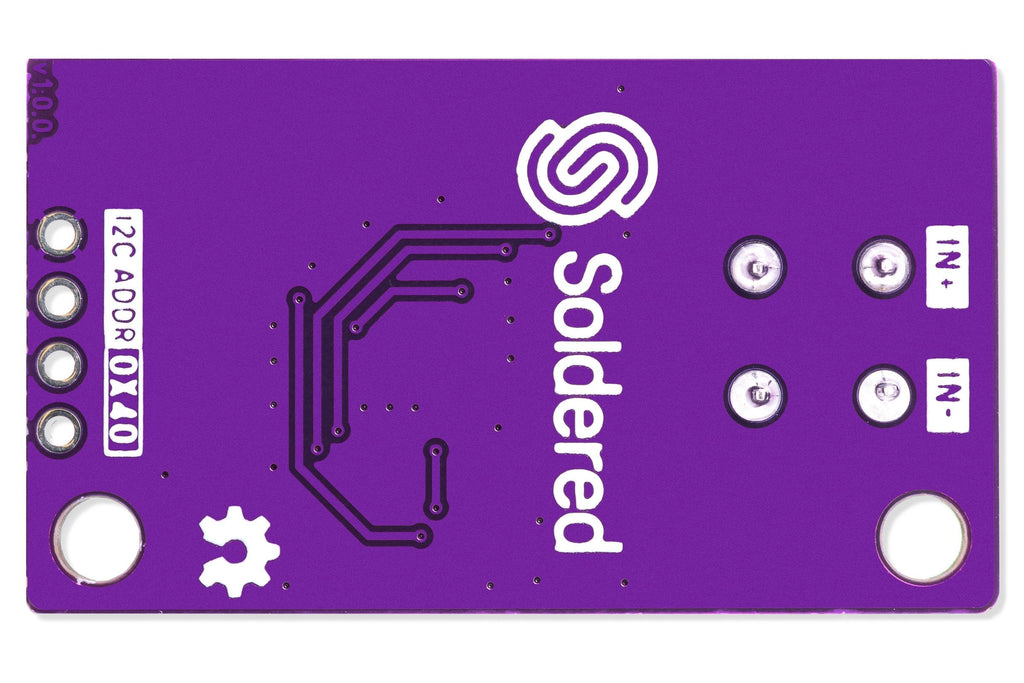

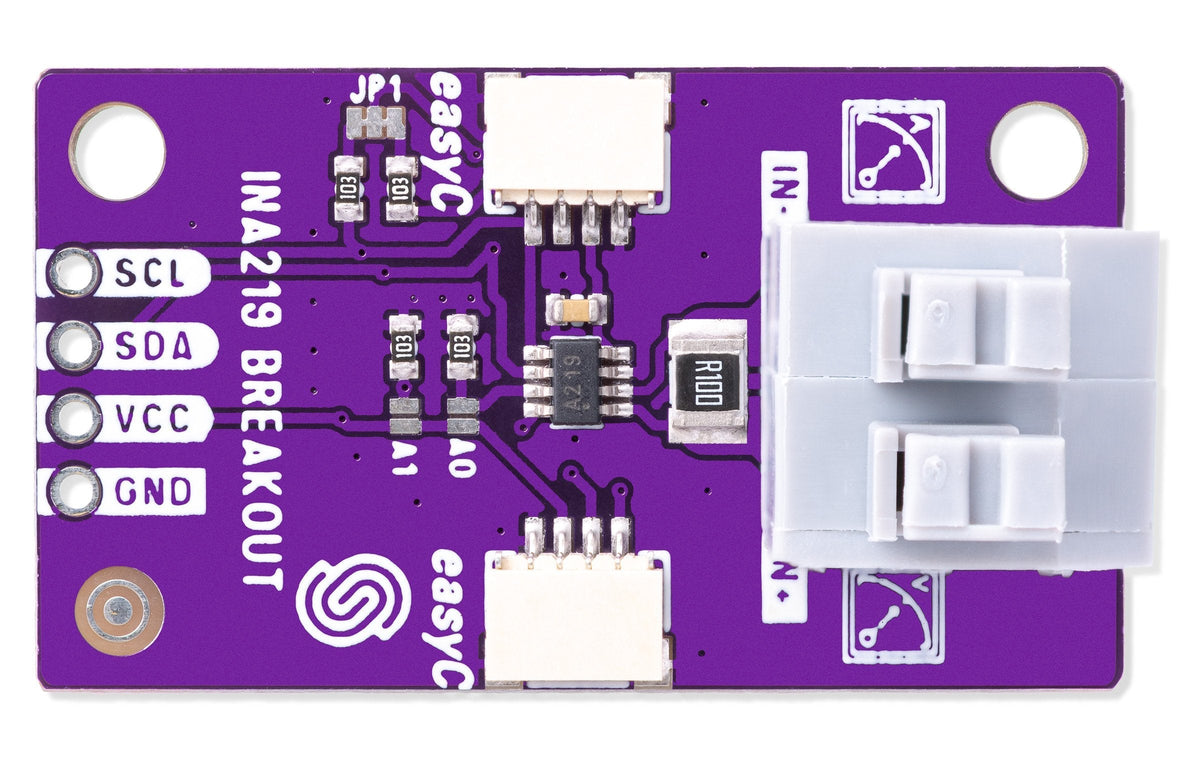

Senzor de Tensiune și Curent INA219 Breakout, 26 V și ±3,2 A, cu Qwiic
39,89 lei
Sale price
39,89 lei
Regular price
Skip to product information
In stock
Senzor de Tensiune și Curent INA219 Breakout, 26 V și ±3,2 A, cu Qwiic
39,89 lei
Sale price
39,89 lei
Regular price
SOLDERED
Cod produs: 15879911735636 | SKU: 333066
In stoc
Transport: Easybox 18 lei. Gratuit la Easybox de la 500 lei
Termen de livrare: 7 zile.
Retur 15 zile
Fără întrebări
Livrare
in 7 zile
Garanție 2 ani
Suport tehnic
L-V 09:00 – 17:30
Brand: Soldered
INA219 măsoară precis tensiunea, curentul și puterea și îți dă rezultatele prin I2C. Cu el urmărești consumul unui montaj, viața unui acumulator sau faci un sistem de gestionare a energiei.
Cu rezistența de șunt de 0,1 ohmi măsoară curenți de până la ±3,2 A, în ambele sensuri, și tensiuni de până la 26 V. Adresa I2C se schimbă din jumpere, deci pui mai mulți senzori pe aceeași magistrală, iar doi conectori Qwiic te scapă de lipituri.
Unde îl folosești
- Măsurarea consumului unui montaj pe acumulator
- Monitorizarea unui panou solar
- Ampermetru și voltmetru construit de tine
- Protecție la supraconsum în proiecte cu motoare
- Lucrări de laborator despre putere electrică
Specificații tehnice
- Cip: Texas Instruments INA219
- Tensiune măsurată: până la 26 V
- Curent măsurat: până la ±3,2 A, în ambele sensuri
- Rezistență de șunt: 0,1 ohmi
- Convertor: 12 biți
- Alimentare: 3 până la 5 V
- Interfață: I2C, adresa 0x40, schimbabilă din jumpere
- Conectori: doi conectori Qwiic
- Dimensiuni: 38 x 22 mm
- Găuri de prindere: 2
- Software: bibliotecă Arduino de la producător
Întrebări frecvente
Cum îl leg?
Senzorul se pune în serie cu sarcina, pe firul de plus. Curentul trece prin rezistența de șunt, iar cipul măsoară căderea de tensiune.
Măsoară și curentul de încărcare?
Da, măsoară în ambele sensuri, deci vezi și când acumulatorul se încarcă și când se descarcă.
Pot pune mai mulți senzori?
Da, adresa I2C se schimbă din jumpere, deci legi mai mulți senzori pe aceeași magistrală.
Merge cu tensiuni de rețea?
Nu. Măsoară doar curent continuu până la 26 V.
Ce precizie are?
Convertorul este de 12 biți. Pentru curenți mici precizia depinde de domeniul ales în bibliotecă.
Documentație și resurse de la producător
Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.
| Brand | Soldered |
| Tip produs | Module de măsurare și senzori de precizie |
| SKU | 333066 |
| Cod EAN | 732388670802 |
| Greutate | 8 g |
