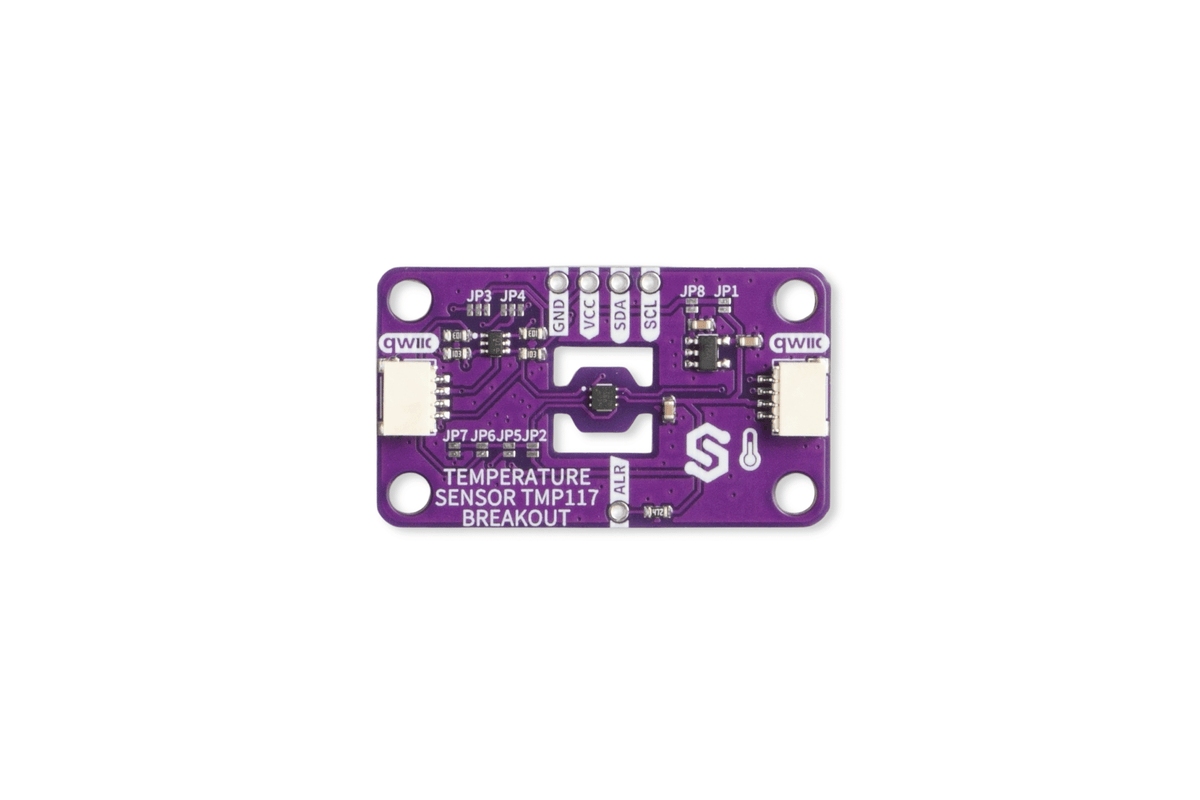

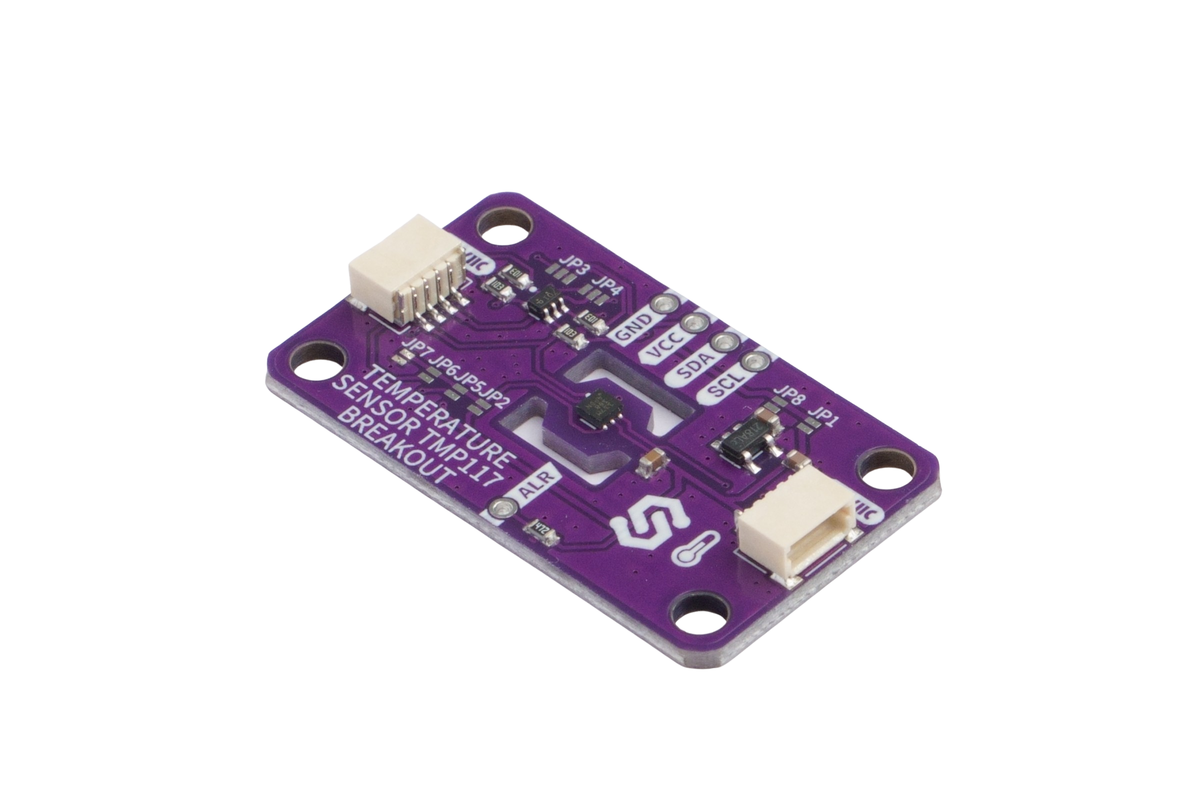

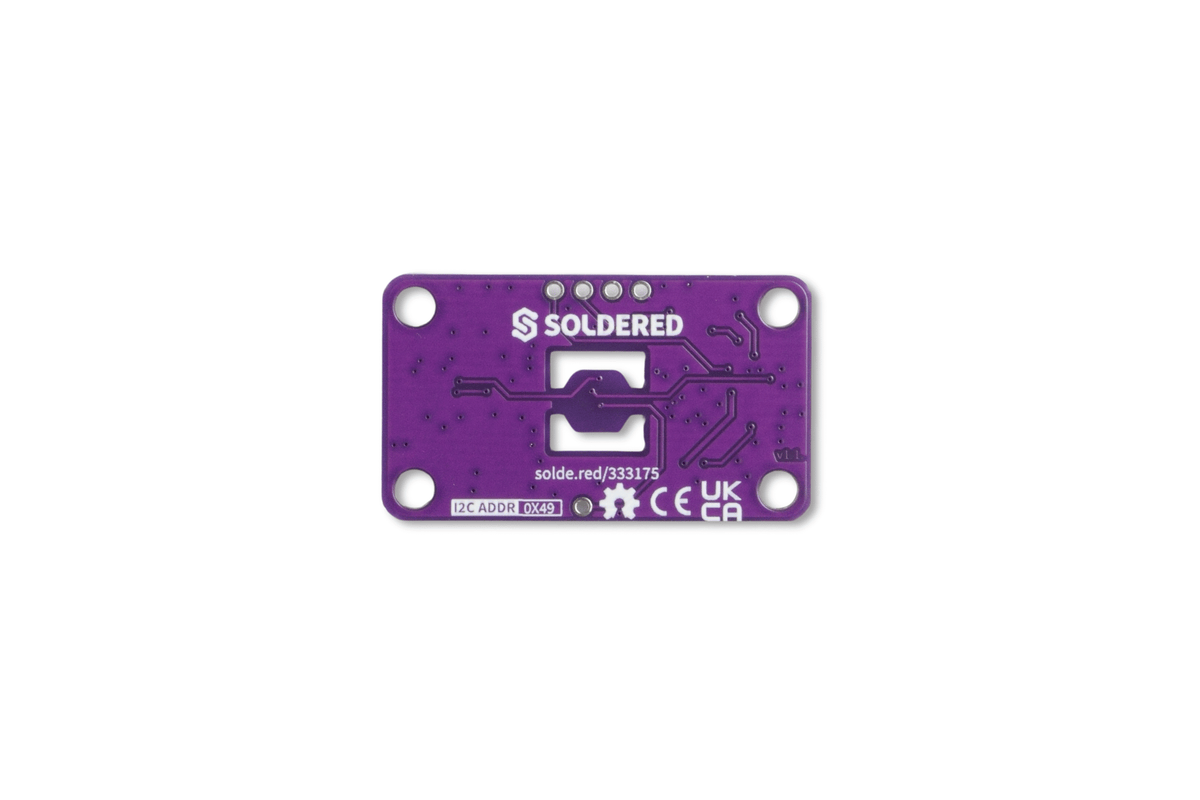

Senzor Temperatură TMP117 Breakout, Precizie ±0,1 grade, Qwiic și 16 Biți

Brand: Soldered

TMP117 este un termometru digital de precizie. Dă o eroare de ±0,1 grade Celsius în intervalul de la 0 la +85 grade, fără să fie nevoie de nicio calibrare din partea ta. Rezoluția este de 16 biți, adică 0,0078 grade pe pas, iar senzorul are trasabilitate NIST.

Placa funcționează atât la 3,3 V cât și la 5 V, pentru că are regulator SE5218 și translatare de nivel bidirecțională. Cei doi conectori Qwiic, compatibili și cu STEMMA QT, îți permit să înlănțui mai mulți senzori, iar adresa I2C se schimbă din jumpere, deci pui mai multe TMP117 pe aceeași magistrală. Mai are un pin ALERT programabil pentru praguri de temperatură, mai multe moduri de funcționare și mediere pe 1, 8, 32 sau 64 de citiri pentru reducerea zgomotului. Formatul de 38 x 22 mm intră pe placa de test și are patru găuri compatibile LEGO.

Unde îl folosești

• Măsurători unde diferența de o zecime de grad chiar contează
• Control de temperatură în incubatoare, acvarii și camere de creștere
• Instalații de încălzire și ventilație, cu mai mulți senzori pe aceeași magistrală
• Referință pentru verificarea altor senzori de temperatură mai ieftini
• Lucrări de laborator și proiecte școlare cu montaj pe piese LEGO

Specificații tehnice

• Senzor: Texas Instruments TMP117
• Precizie: ±0,1 grade Celsius, de la 0 la +85 grade Celsius
• Rezoluție: 16 biți, adică 0,0078 grade pe pas
• Trasabilitate: NIST
• Calibrare: nu este necesară
• Alimentare: 3,3 V sau 5 V, cu regulator SE5218 pe placă
• Translatare de nivel: bidirecțională, cu NMOS
• Interfață: I2C până la 400 kHz, adresă selectabilă din jumpere
• Conectori: doi conectori Qwiic, compatibili STEMMA QT
• Consum: 135 µA în funcționare, 1,25 µA în așteptare, 150 până la 250 nA oprit
• Pin ALERT: programabil, pentru praguri de temperatură și semnal de date gata
• Moduri de lucru: continuu, oprit și o singură citire
• Mediere: pe 1, 8, 32 sau 64 de citiri
• Dimensiuni: 38 x 22 mm, compatibil cu placa de test
• Găuri de prindere: 4, compatibile LEGO
• Software: biblioteci Arduino și MicroPython

Întrebări frecvente

De ce să iau TMP117 și nu un DS18B20 sau un DHT22?

Pentru precizie. DS18B20 dă în jur de ±0,5 grade, iar DHT22 în jur de ±0,5 până la 1 grad. TMP117 dă ±0,1 grade fără calibrare. Dacă ai nevoie doar să știi dacă e cald sau frig, senzorii mai ieftini sunt suficienți.

Precizia de ±0,1 grade este valabilă pe tot domeniul?

Nu. Cifra de ±0,1 grade este garantată între 0 și +85 grade Celsius. În afara acestui interval eroarea crește, conform fișei tehnice a producătorului cipului.

Câți senzori pot pune pe aceeași magistrală?

Adresa I2C se alege din jumpere, deci pui mai multe module pe aceeași magistrală. Le înlănțui prin conectorii Qwiic, fără lipituri.

La ce folosește pinul ALERT?

Îl programezi cu un prag de temperatură și el îți dă un semnal când pragul este depășit. Astfel montajul poate dormi și se trezește doar când temperatura iese din intervalul dorit.

Merge cu conectori STEMMA QT?

Da, conectorul Qwiic și STEMMA QT sunt compatibili mecanic și electric, deci folosești cabluri din oricare sistem.
