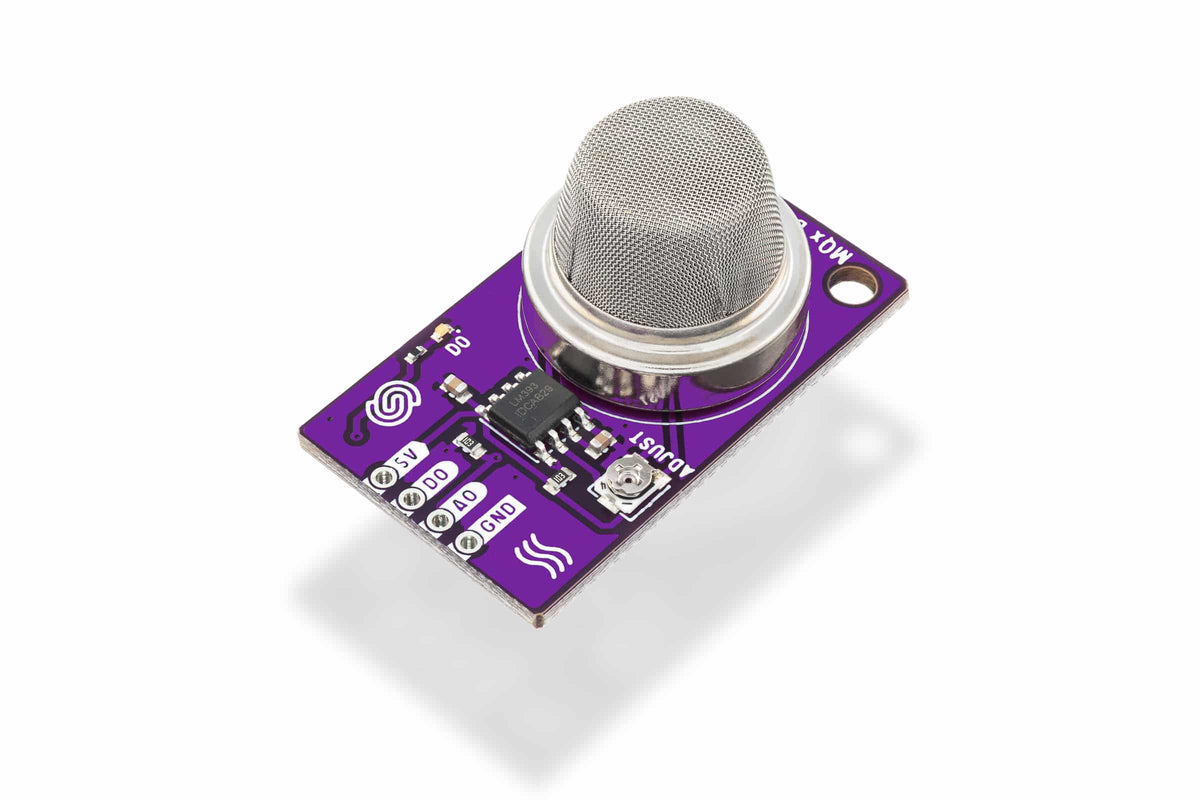

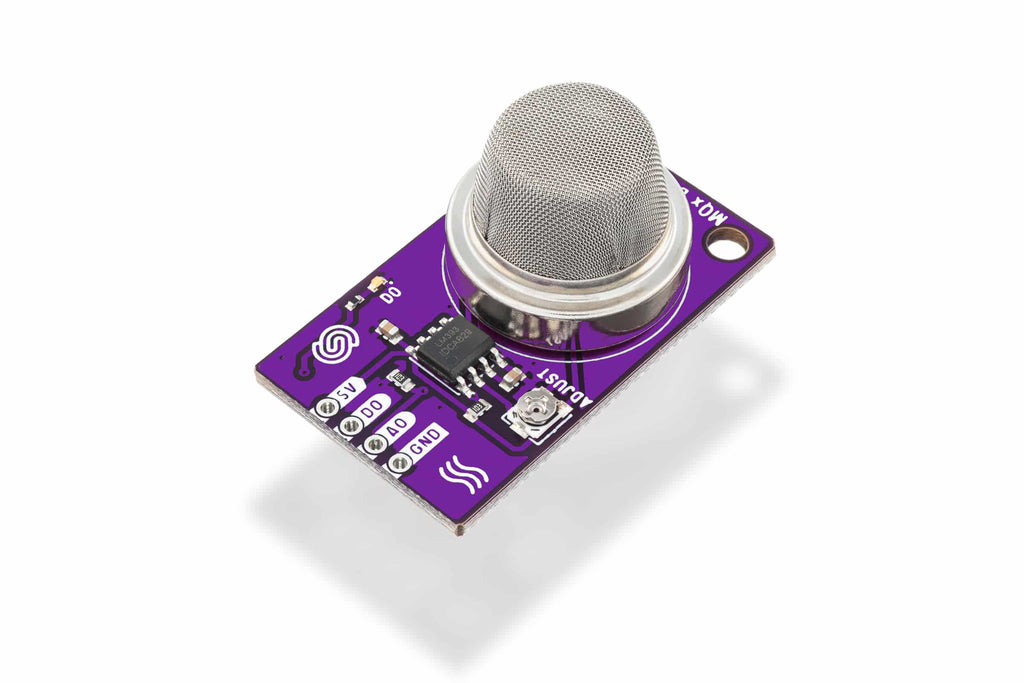

Senzor Ozon MQ131 Breakout, Domeniu 10-1000 ppm, Ieșire Analogică și Digitală

Brand: Soldered

MQ131-H este versiunea de concentrație mare a senzorului de ozon MQ131 și detectează ozon (O3) între 10 și 1000 ppm. Funcționează pe principiul semiconductorului: un strat de dioxid de staniu încălzit își schimbă rezistența în prezența ozonului, iar placa transformă schimbarea într-o tensiune pe care o citești cu un pin analogic.

Domeniul de 10 până la 1000 ppm îl face potrivit pentru mediul industrial și pentru generatoare de ozon, nu pentru măsurarea ozonului atmosferic, care se află la nivel de părți pe miliard.

Unde îl folosești

• Supravegherea generatoarelor de ozon din stații de tratare a apei și camere de dezinfecție
• Sisteme de alarmă la scurgeri de ozon în hale și laboratoare
• Monitorizarea aerului în spații cu echipamente care produc ozon, cum sunt sudurile și copiatoarele industriale
• Oprirea automată a unui generator la depășirea unui prag

Specificații tehnice

• Senzor: MQ131-H
• Gaz detectat: ozon (O3)
• Domeniu de detecție: de la 10 la 1000 ppm
• Alimentare: 5 V
• Ieșire: 1 V la 200 ppm O3

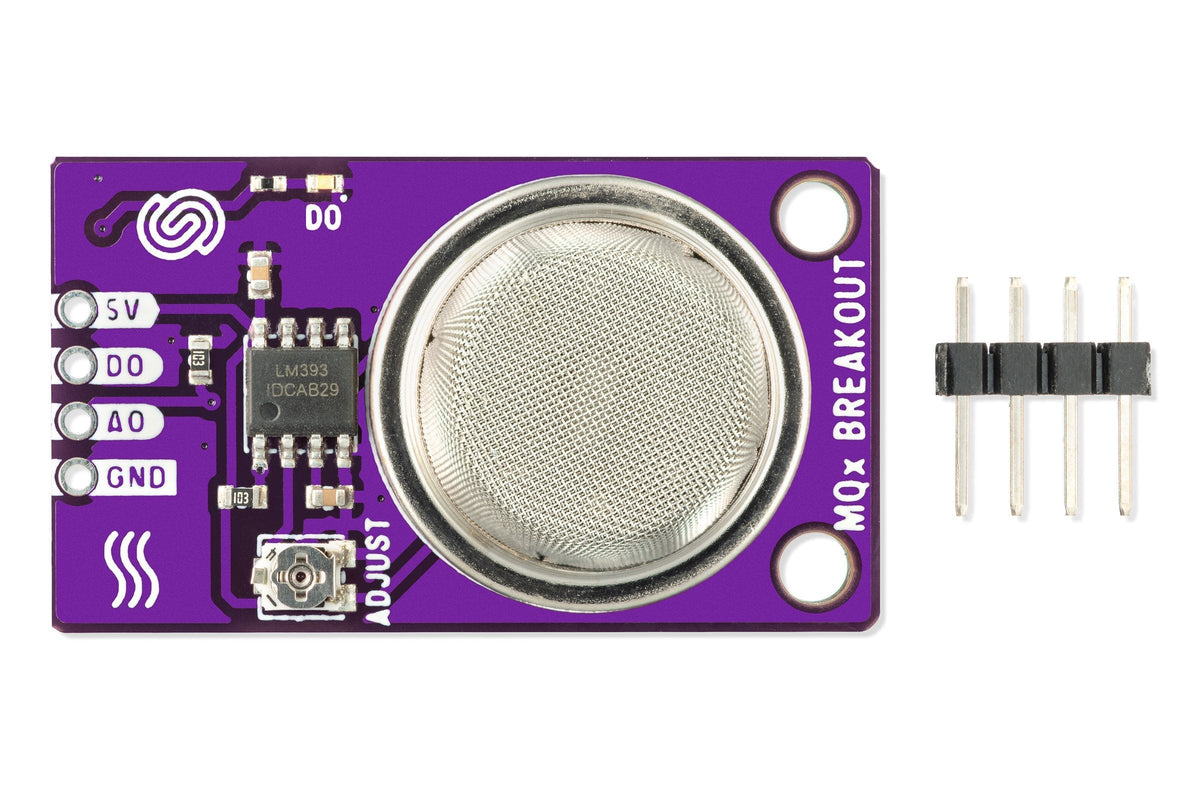

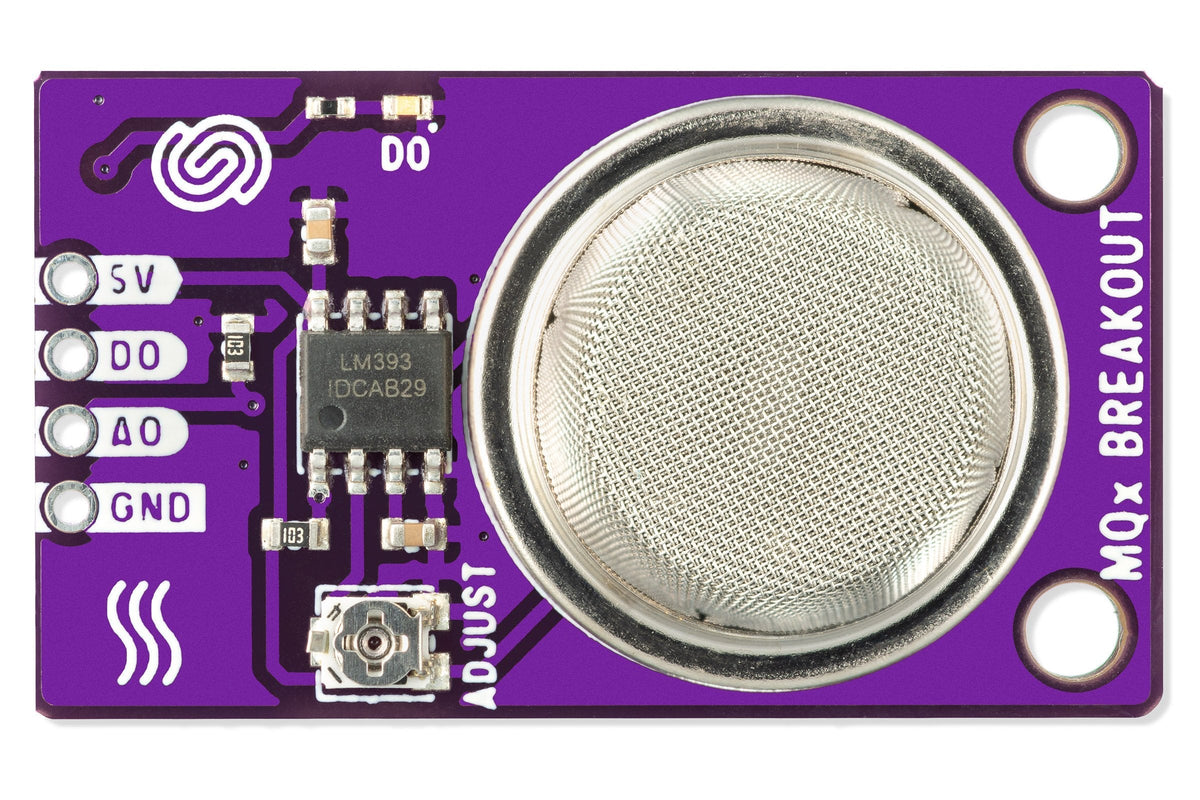

• Tipuri de ieșire: analogică (AO) și digitală (DO), pragul digital se reglează din potențiometru
• Dimensiuni: 22 x 38 mm

Atenție la lucrul cu ozon

Ozonul este toxic în concentrații mari și atacă căile respiratorii. Un sistem de detecție construit cu acest senzor nu înlocuiește un analizor certificat metrologic în aplicații unde siguranța oamenilor depinde de măsurare. Folosește-l pentru monitorizare și automatizare, cu redundanță acolo unde riscul e real.

Întrebări frecvente

Cât trebuie încălzit înainte de prima măsurare?

La prima punere în funcțiune, lasă-l alimentat continuu între 24 și 48 de ore, ca să se stabilizeze elementul de încălzire. După aceea, 2 până la 5 minute de la fiecare pornire sunt suficiente.

Care e diferența dintre ieșirea analogică și cea digitală?

Ieșirea analogică îți dă o tensiune proporțională cu concentrația, deci poți citi valori. Ieșirea digitală comută între 0 și 1 când se depășește pragul reglat din potențiometru, util pentru o alarmă simplă fără calcule.

Pot măsura ozonul din aerul de afară?

Nu. Ozonul atmosferic se măsoară în părți pe miliard, mult sub pragul de 10 ppm al acestui senzor. Pentru asta ai nevoie de un senzor electrochimic dedicat.

Cu ce plăci funcționează?

Cu orice placă cu intrare analogică: Arduino Uno, Nano și Mega, ESP32, Raspberry Pi Pico. Alimentarea senzorului cere 5 V, iar ieșirea trebuie adaptată la 3,3 V pe plăcile care nu tolerează 5 V.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Modul MicroPython
• Detalii hardware și scheme
• Fișiere hardware open-source (scheme, PCB, STL)
• Toată documentația Soldered
