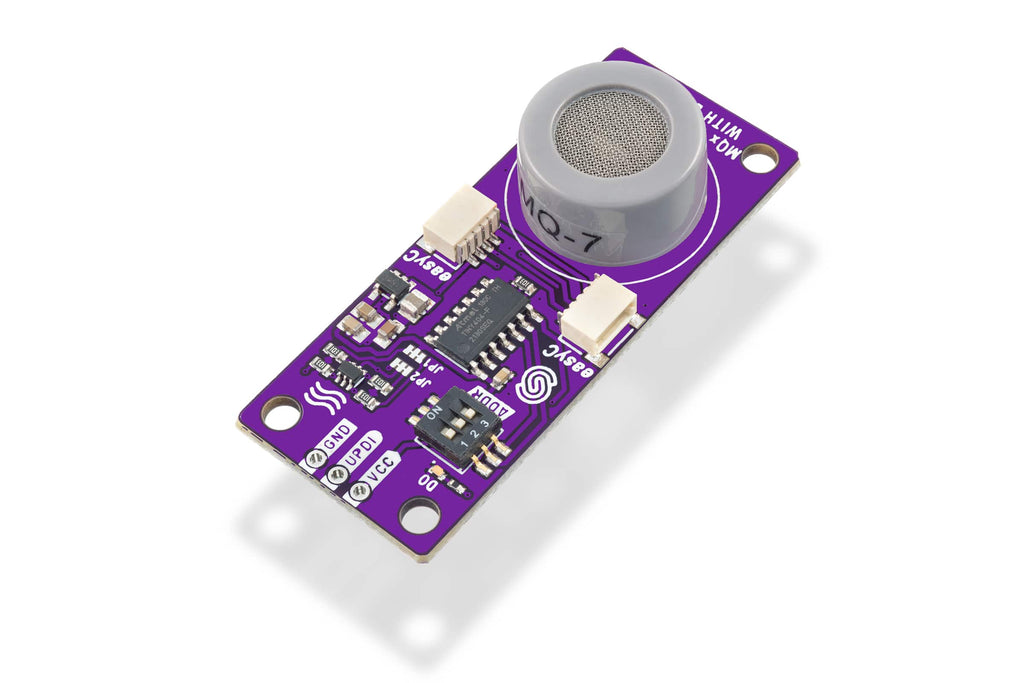

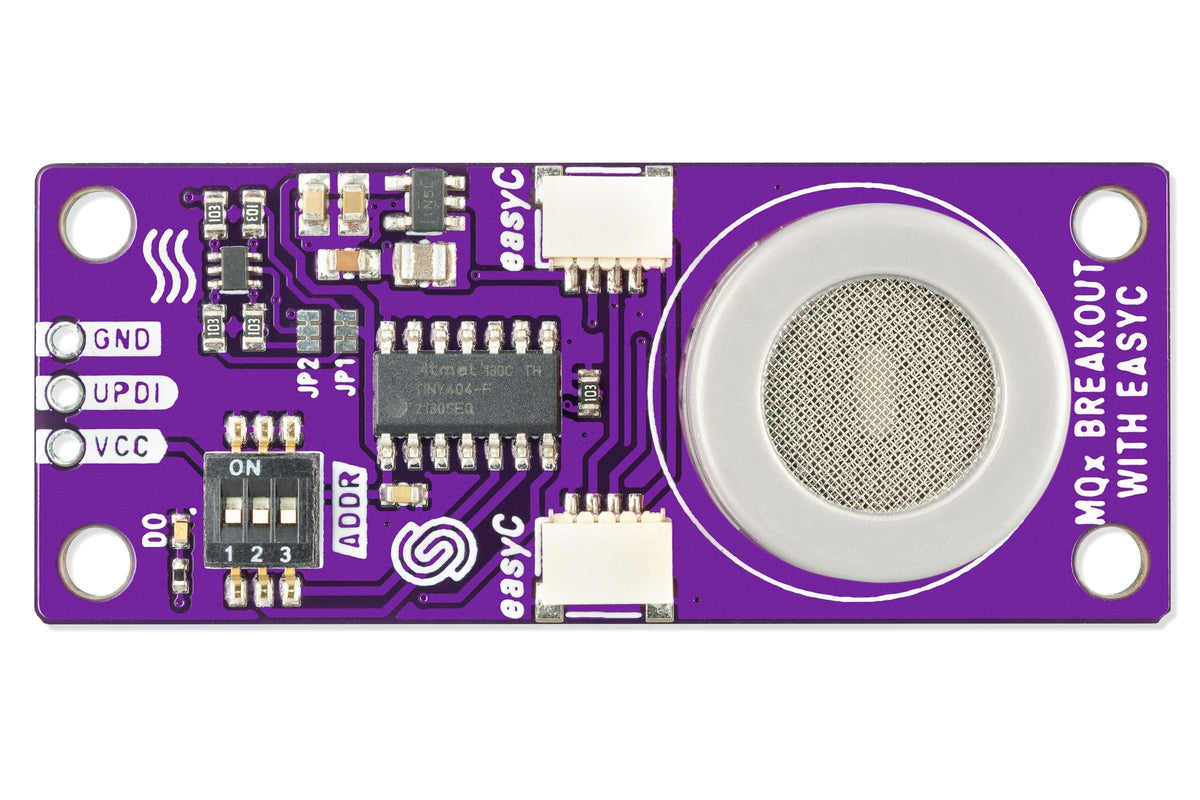

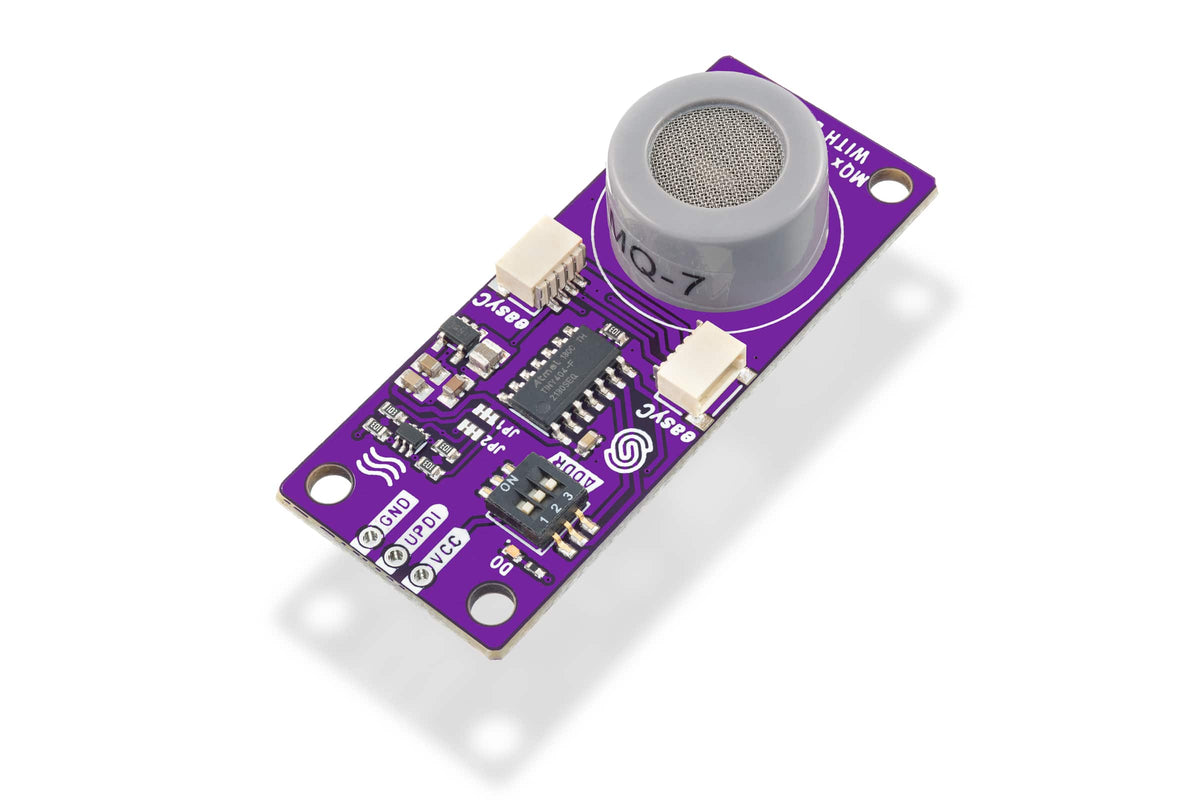

Senzor Monoxid de Carbon MQ7 Breakout cu Qwiic și ATtiny404

Brand: Soldered

Senzorul MQ7 detectează monoxidul de carbon, gazul care nu are miros și nu are culoare, dar care ucide. Modulul ăsta îl aduce într-o formă gata de folosit: are microcontroler ATtiny404 pe placă, care face citirea și îți dă rezultatul direct prin Qwiic, fără să te bați cu semnale analogice și cu cicluri de încălzire.

Când detectează gaz, LED-ul de pe placă se aprinde, deci vezi starea și fără să te uiți în cod. Are patru găuri de prindere pentru montaj pe o suprafață și vine cu trei șiruri de pini dacă vrei să îl lipești pe o placă de test. Senzorul are nevoie de un timp scurt de încălzire ca să dea valori corecte.

Unde îl folosești

• Detector de monoxid de carbon pentru bucătărie, centrală termică sau garaj
• Monitorizare în ateliere unde funcționează motoare cu ardere internă
• Sisteme de alarmă pentru scurgeri de gaz, cu notificare pe telefon
• Proiecte de monitorizare a calității aerului cu mai mulți senzori pe aceeași magistrală
• Lucrări de laborator pentru orele de fizică și chimie

Specificații tehnice

• Senzor: MQ7
• Gaz detectat: monoxid de carbon, adică CO
• Microcontroler pe placă: ATtiny404
• Ieșire: digitală, citită prin Qwiic
• Conectori: doi conectori Qwiic
• Alimentare: 3,3 V
• Semnalizare: LED care se aprinde la detecție
• Găuri de prindere: 4
• Incluse în pachet: trei șiruri de pini tată
• Dimensiuni: 54 x 22 mm
• Greutate: aproximativ 11 g
• Software: bibliotecă Arduino pentru senzorii din familia MQ

Întrebări frecvente

Înlocuiește un detector de CO certificat?

Nu. Este un modul pentru proiecte și învățare, nu un aparat de siguranță omologat. Pentru protecția casei folosește un detector de monoxid de carbon certificat, cumpărat ca produs finit.

Cât trebuie să se încălzească?

Senzorii din familia MQ au nevoie de timp de încălzire ca să dea valori stabile. În primele minute după alimentare valorile pot fi eronate, deci nu te baza pe ele imediat.

De ce are microcontroler pe placă?

ATtiny404 se ocupă de citirea semnalului analogic și de ciclul de lucru al senzorului, apoi îți dă rezultatul prin I2C. Asta îți scutește un pin analogic și codul de conversie de pe placa principală.

Pot pune mai mulți senzori MQ pe aceeași magistrală?

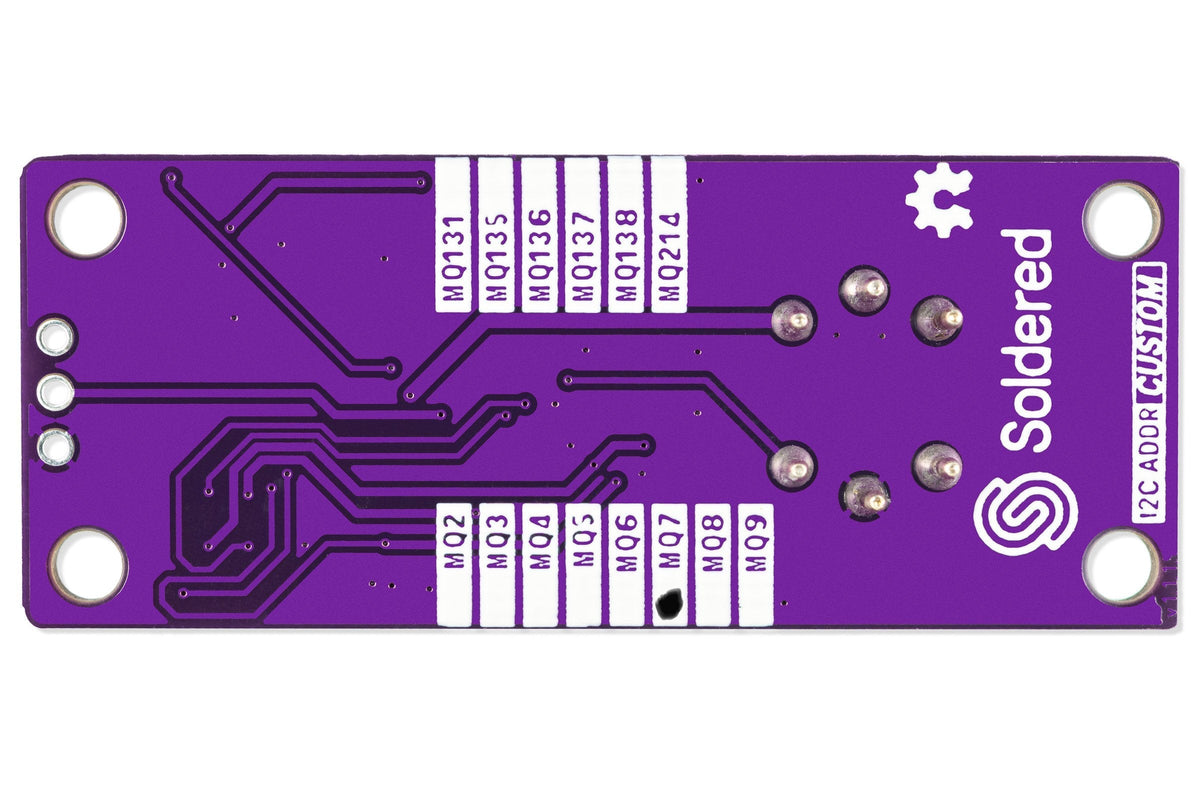

Da, prin Qwiic îi înlănțui pe aceeași magistrală I2C, atât timp cât au adrese diferite. Producătorul explică în documentație cum se schimbă adresa.

Dă valoarea în ppm?

Ieșirea este digitală și indică prezența gazului. Pentru valori în ppm exacte îți trebuie calibrare cu un gaz de referință, ceea ce nu se poate face acasă.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Detalii hardware și scheme
• Fișierele de proiectare hardware
• Toată documentația Soldered
