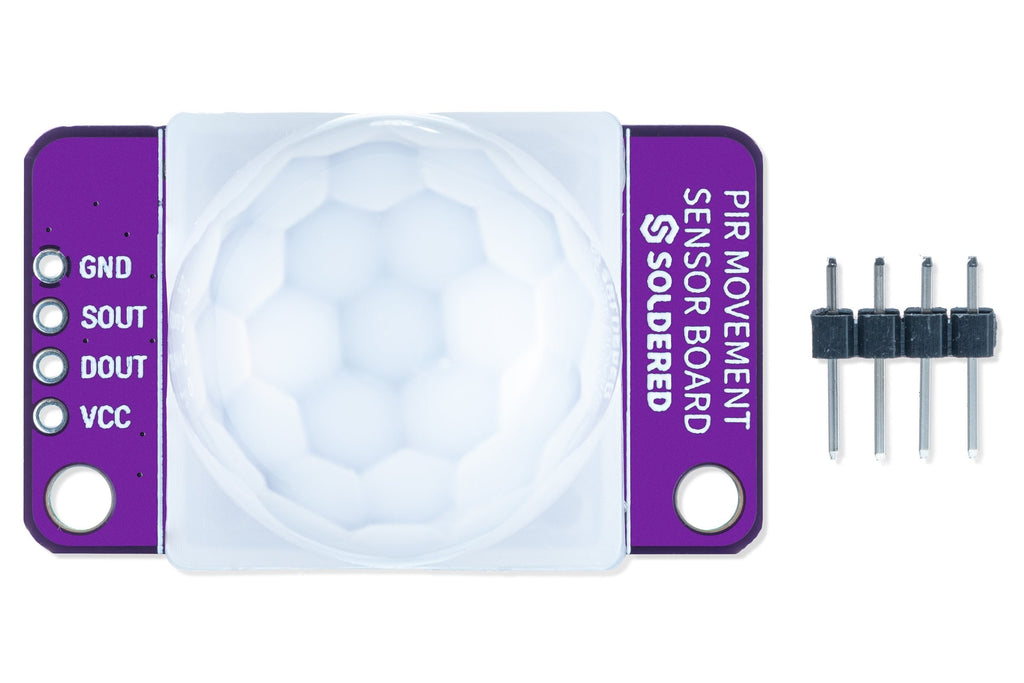

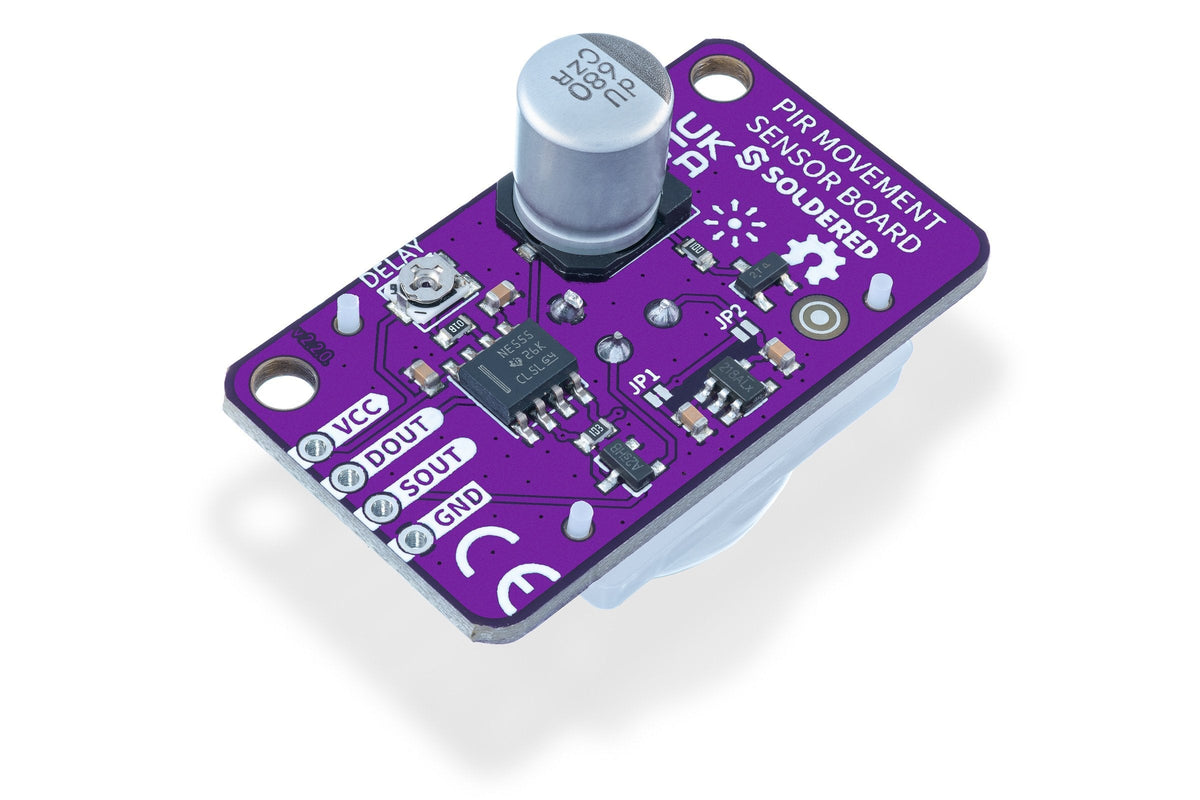

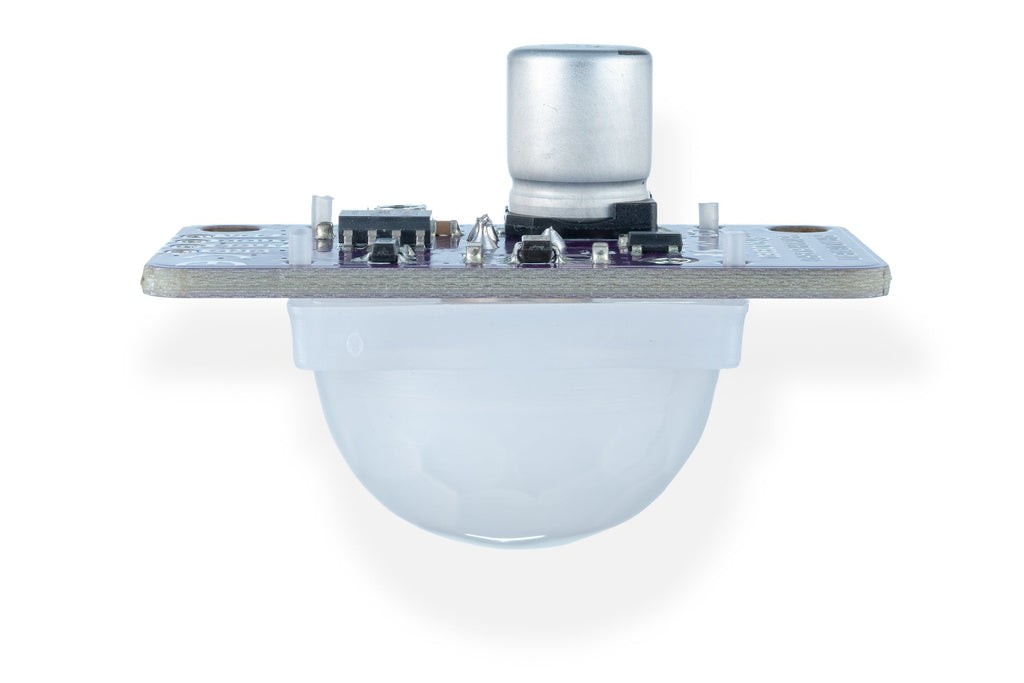

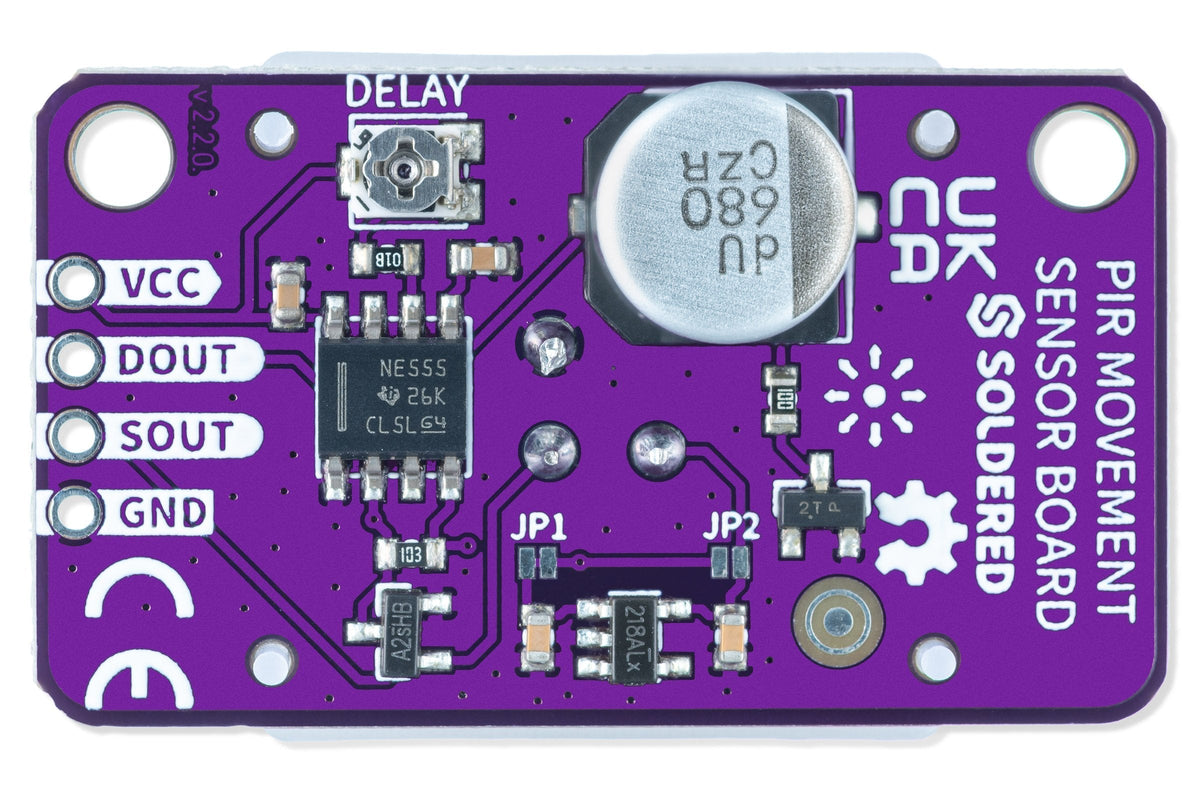

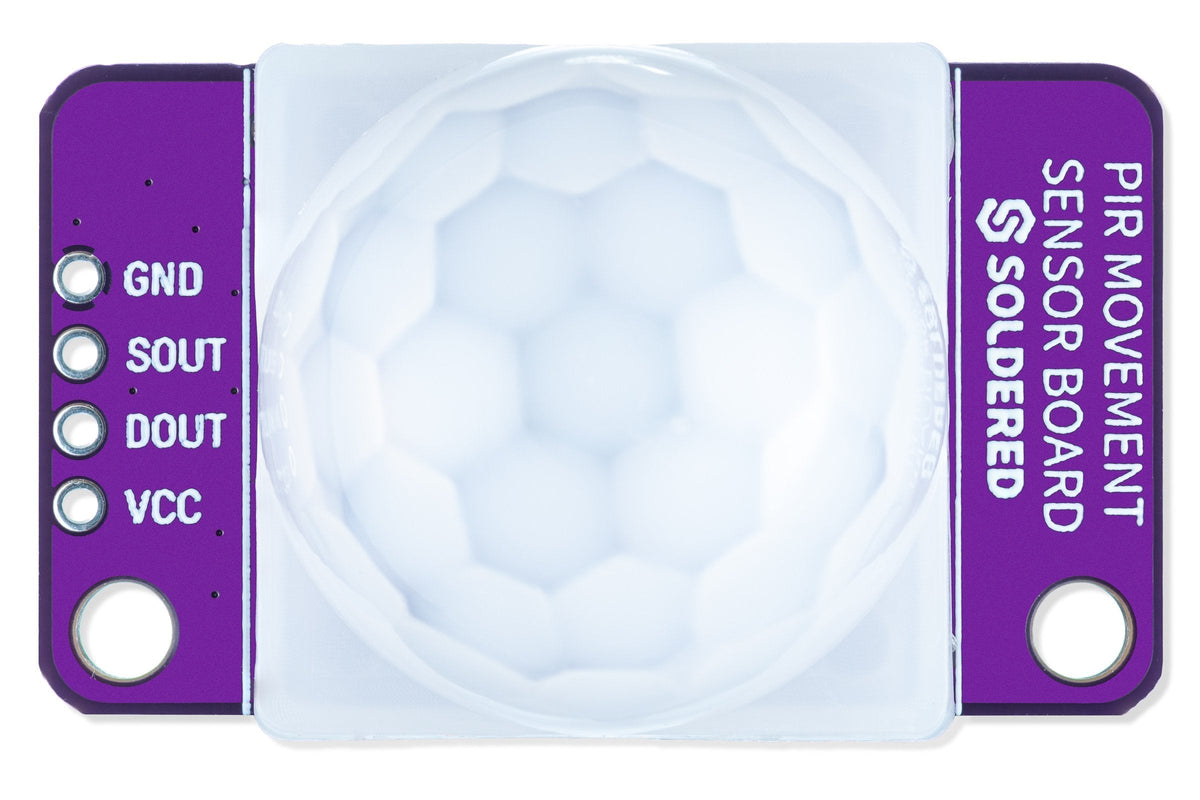

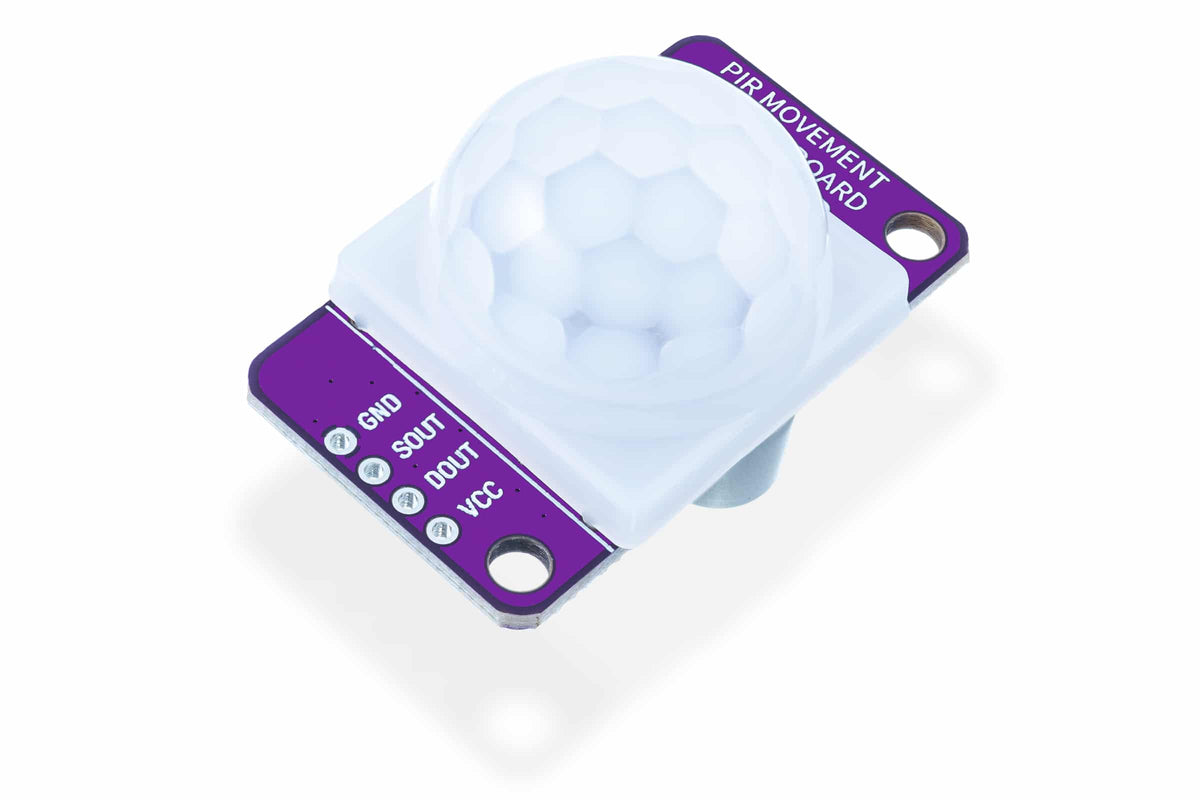

Senzor de Mișcare PIR cu Ieșire Digitală, Unghi 100 de Grade

Brand: Soldered

Senzorul PIR detectează mișcarea după radiația infraroșie a corpurilor calde, cum sunt oamenii. Este pasiv, adică nu emite nimic. Vede pe un unghi de 100 de grade, la 3 până la 5 metri.

Se leagă direct la un pin digital de Arduino sau Dasduino: când detectează mișcare, pune ieșirea pe nivel HIGH. Are un potențiometru pentru întârziere și se alimentează de la 2,7 până la 12 V. Este varianta simplă, fără microcontroler și fără Qwiic.

Unde îl folosești

• Alarme pentru casă sau garaj
• Aprinderea automată a luminii
• Economie de energie în camere goale
• Camere care se declanșează la mișcare
• Primele proiecte cu senzori

Specificații tehnice

• Senzor: PIR, infraroșu pasiv
• Unghi: până la 100 de grade
• Rază: 3 până la 5 m
• Ieșire: digitală, HIGH la detecție
• Reglaj: potențiometru pentru întârziere
• Alimentare: 2,7 până la 12 V
• Dimensiuni: 38 x 22 mm
• Găuri de prindere: 4

Întrebări frecvente

Cum îl citesc?

Pe un pin digital. Când senzorul vede mișcare, pinul trece pe HIGH.

Care e diferența față de varianta cu Qwiic?

Varianta cu Qwiic are microcontroler pe placă și comunică prin I2C. Varianta aceasta dă direct un semnal digital, fără cod special.

Detectează oameni nemișcați?

Nu. Senzorul PIR reacționează la mișcare, deci o persoană complet nemișcată nu mai este detectată după câteva secunde.

Merge prin geam?

De obicei nu, pentru că sticla blochează radiația infraroșie.

La ce folosește potențiometrul?

Reglează întârzierea, adică cât timp rămâne ieșirea activă după o detecție.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Detalii hardware
• Toată documentația Soldered
