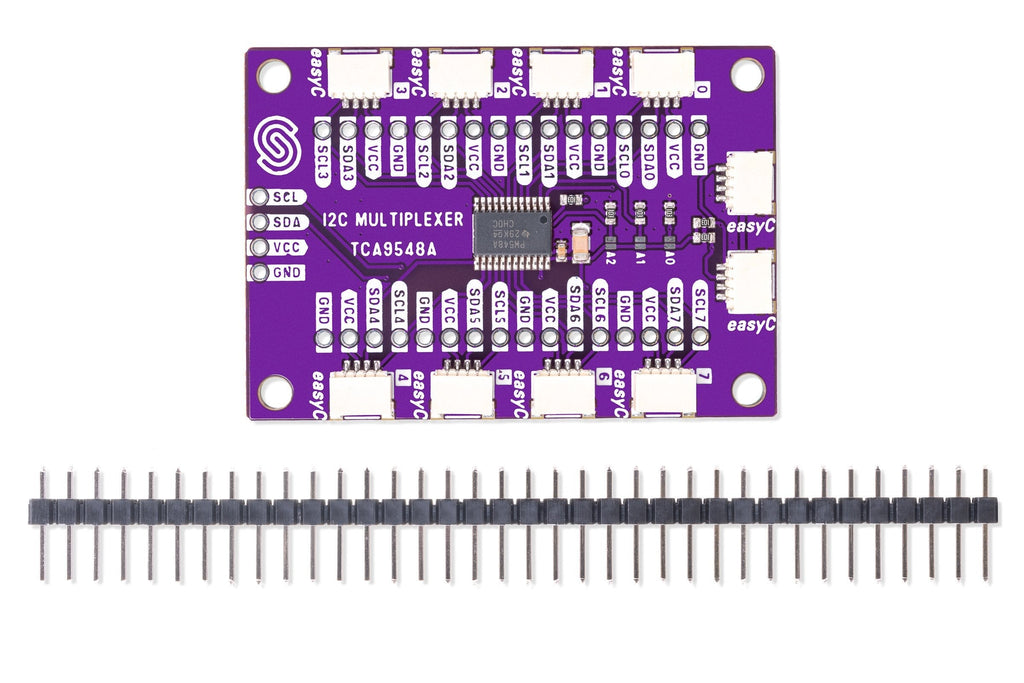

Multiplexor I2C TCA9548A cu 8 Canale și 10 Conectori Qwiic

Brand: Soldered

Ai nevoie să legi două module cu aceeași adresă I2C la același microcontroler? TCA9548A rezolvă exact asta: împarte magistrala în 8 canale separate, deci legi până la 8 module identice.

Adresa multiplexorului se schimbă din trei jumpere, deci pui până la 8 multiplexoare pe aceeași magistrală, adică până la 64 de module controlate de o singură placă. Are 10 conectori Qwiic și lucrează de la 1,65 la 5,5 V, cu Arduino, NULA și multe alte plăci.

Unde îl folosești

• Mai mulți senzori identici, de exemplu mai multe BME680
• Afișaje OLED identice comandate de aceeași placă
• Rețele mari de senzori
• Separarea modulelor cu adrese care se suprapun
• Proiecte de monitorizare în mai multe camere

Specificații tehnice

• Cip: Texas Instruments TCA9548A
• Canale: 8 canale I2C separate
• Adresă: 0x70 implicit, reglabilă din jumperele A0, A1 și A2
• Alimentare și logică: 1,65 până la 5,5 V
• Conectori: 10 x Qwiic
• Găuri de prindere: 4
• Dimensiuni: 54 x 38 mm
• Software: bibliotecă Arduino de la producător

Întrebări frecvente

Când îmi trebuie un multiplexor?

Când ai două sau mai multe module cu aceeași adresă I2C fixă, care altfel nu pot sta pe aceeași magistrală.

Câte module pot lega?

Până la 8 pe un multiplexor. Cu 8 multiplexoare cu adrese diferite ajungi la 64 de module.

Cum aleg canalul?

Din cod, scrii în multiplexor ce canal vrei activ, apoi comunici normal cu modulul de pe acel canal.

Merge cu module de 5 V și 3,3 V?

Da, lucrează între 1,65 și 5,5 V.

Care e diferența față de hubul Qwiic?

Hubul doar leagă modulele pe aceeași magistrală. Multiplexorul le separă pe canale, deci permite adrese identice.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.
