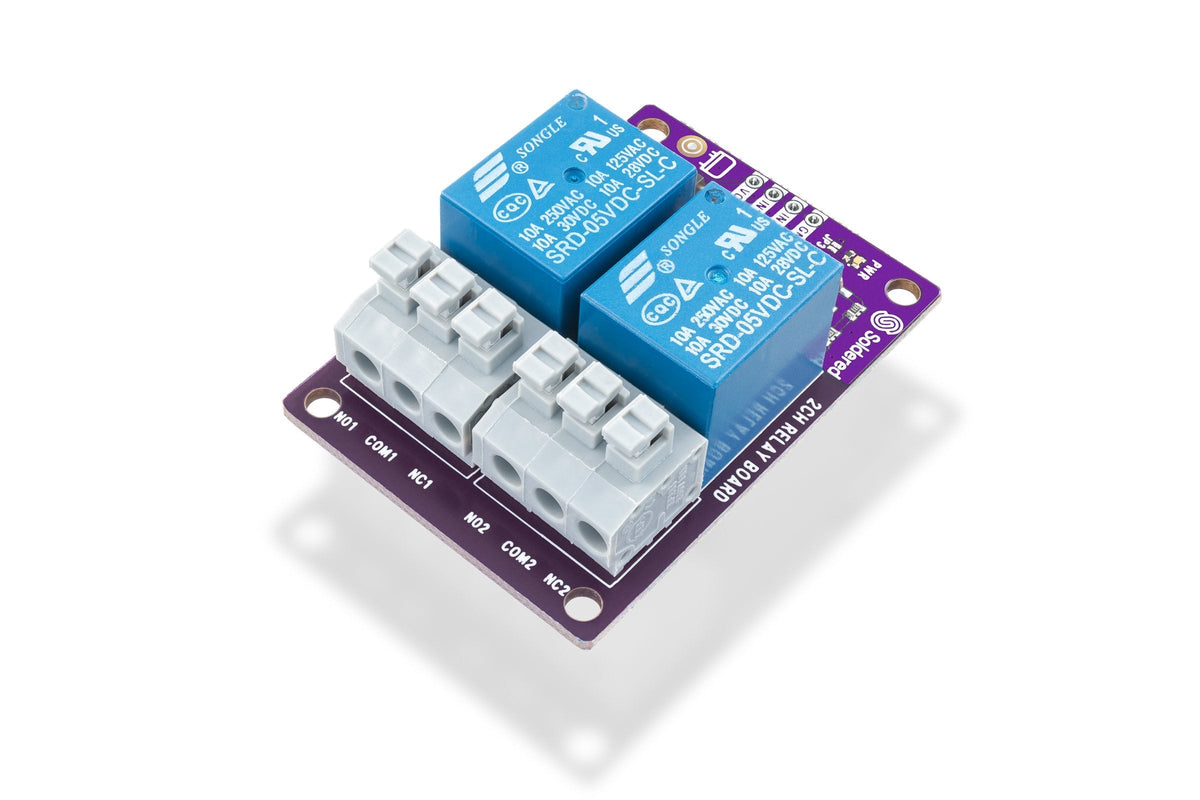

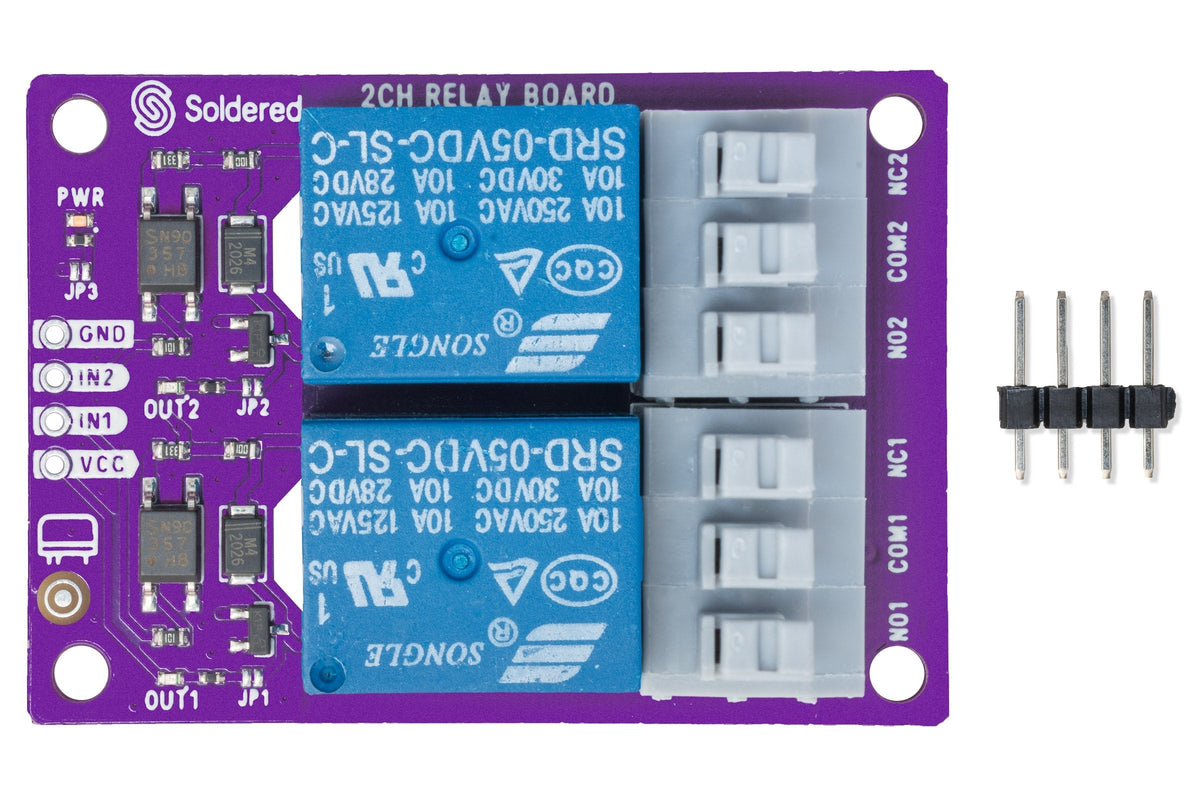

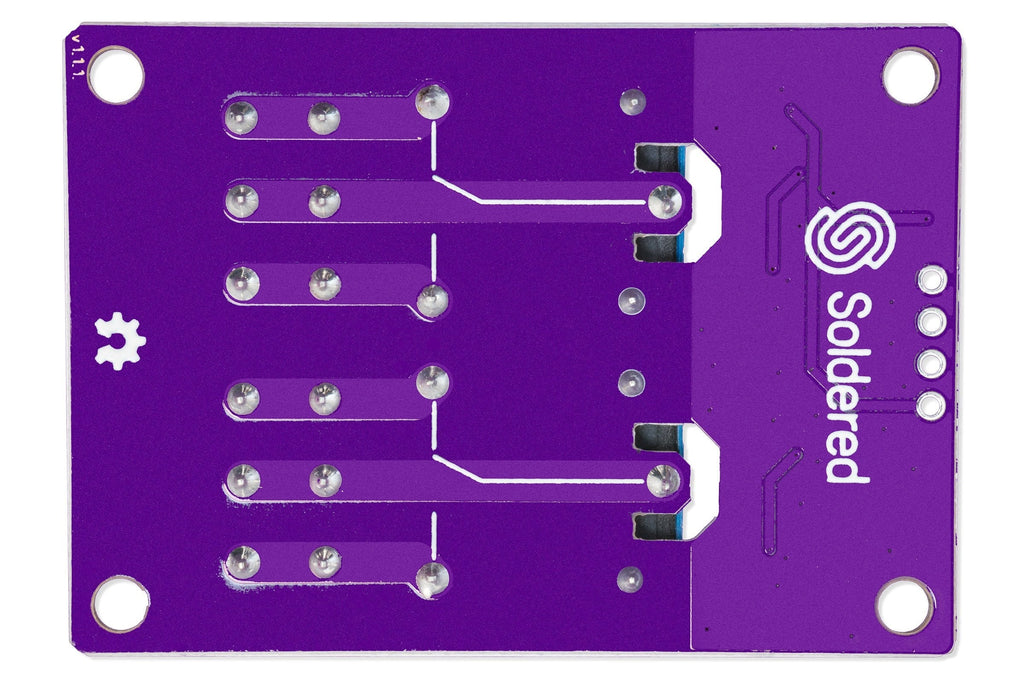

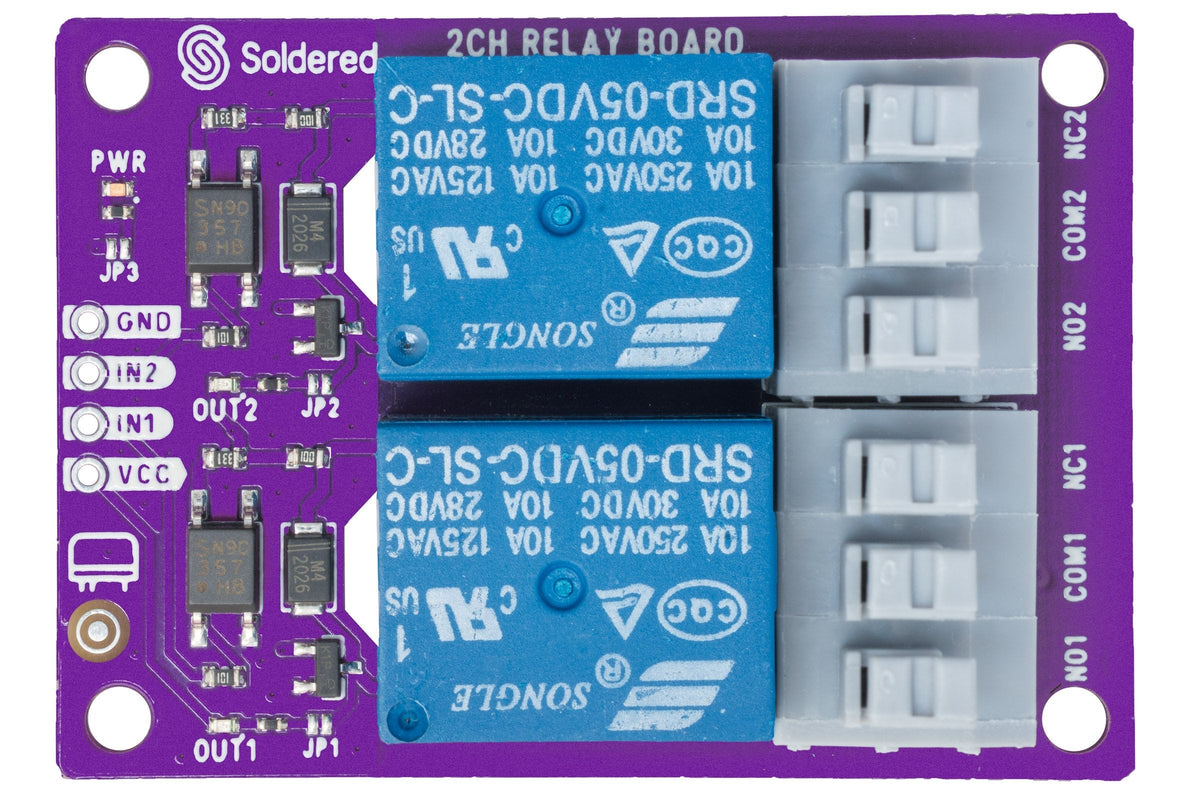

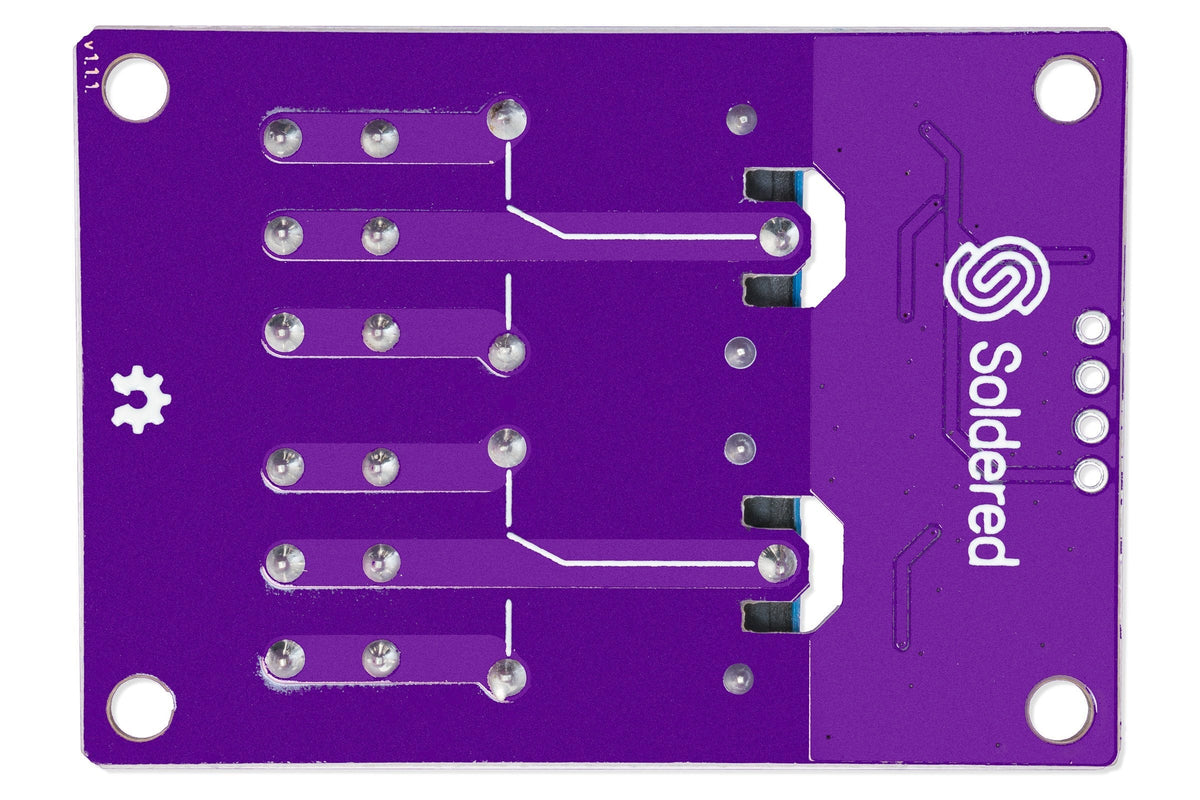

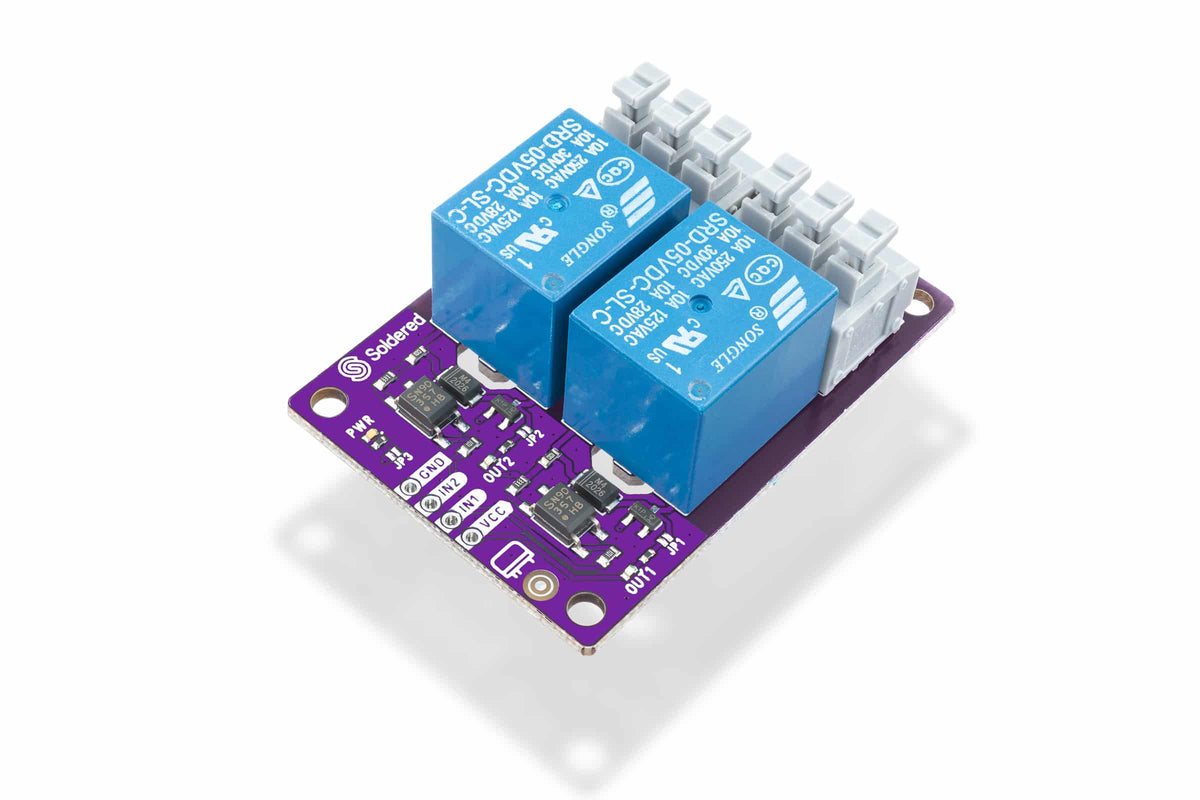

Modul Releu 2 Canale 250V 10A pentru Arduino, ESP32 și Raspberry Pi

Brand: Soldered

Un releu este un comutator comandat electronic. Îi dai un semnal de la un Arduino, un ESP32 sau un Raspberry Pi și el închide sau deschide un circuit care are cu totul alte tensiuni și curenți. Modulul ăsta are două relee și suportă 250 V și 10 A în curent alternativ, sau 30 V și 10 A în curent continuu.

Partea bună este că nu trebuie să te gândești la nimic din jur. Tranzistoarele de comandă, dioda de protecție, separarea între zona de joasă tensiune și cea de putere, toate sunt deja rezolvate pe placă. Tu conectezi semnalul de la microcontroler, alimentarea și consumatorul, apoi scrii două linii de cod.

Unde îl folosești

• Aprinderea și stingerea luminilor din casă, comandate de la telefon
• Pornirea unei pompe de apă sau a unei electrovalve pentru irigare automată
• Control de ventilator sau rezistență într-o seră, după temperatură
• Automatizări cu Home Assistant, prin ESP32 sau ESP8266
• Comanda unui motor de curent continuu prin inversare de sens, cu două relee

Specificații tehnice

• Număr de relee: 2
• Tensiune și curent maxim în alternativ: 250 V și 10 A
• Tensiune și curent maxim în continuu: 30 V și 10 A
• Comandă: semnal digital de la microcontroler
• Protecții pe placă: tranzistoare de comandă, diode de protecție și separare între comandă și putere
• Compatibilitate: Arduino, Dasduino, ESP32, ESP8266 și Raspberry Pi
• Dimensiuni: 54 x 38 mm
• Greutate: aproximativ 33 g

Întrebări frecvente

Pot comanda direct 230 V de la priză?

Da, releele suportă 250 V și 10 A, adică în jur de 2300 W. Lucrul la tensiunea de la priză este însă periculos. Dacă nu ai experiență cu instalații electrice, cere ajutorul unui electrician și nu lucra niciodată cu circuitul sub tensiune.

Care e diferența față de modulul cu 4 canale?

Doar numărul de relee. Specificațiile electrice sunt aceleași. Dacă ai de comandat două consumatoare, acesta este suficient și ocupă mai puțin spațiu.

Ce alimentare îi trebuie?

Bobinele releelor au nevoie de o alimentare separată de microcontroler, pentru că trag mai mult curent decât poate da un pin. Folosește o sursă care acoperă consumul ambelor bobine.

Merge cu Home Assistant?

Da. Cel mai simplu este cu un ESP32 sau ESP8266 pe care rulezi ESPHome sau Tasmota, iar releele apar în Home Assistant ca întrerupătoare.

Ce înseamnă contact normal deschis și normal închis?

Normal deschis lasă circuitul întrerupt până dai comanda. Normal închis face invers, ține circuitul închis și îl întrerupe la comandă. Alegi terminalul potrivit în funcție de ce vrei să se întâmple când montajul este nealimentat.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Documentația bibliotecii Arduino
• Detalii hardware și scheme
• Fișierele de proiectare hardware
• Schema pinilor
• Toată documentația Soldered
