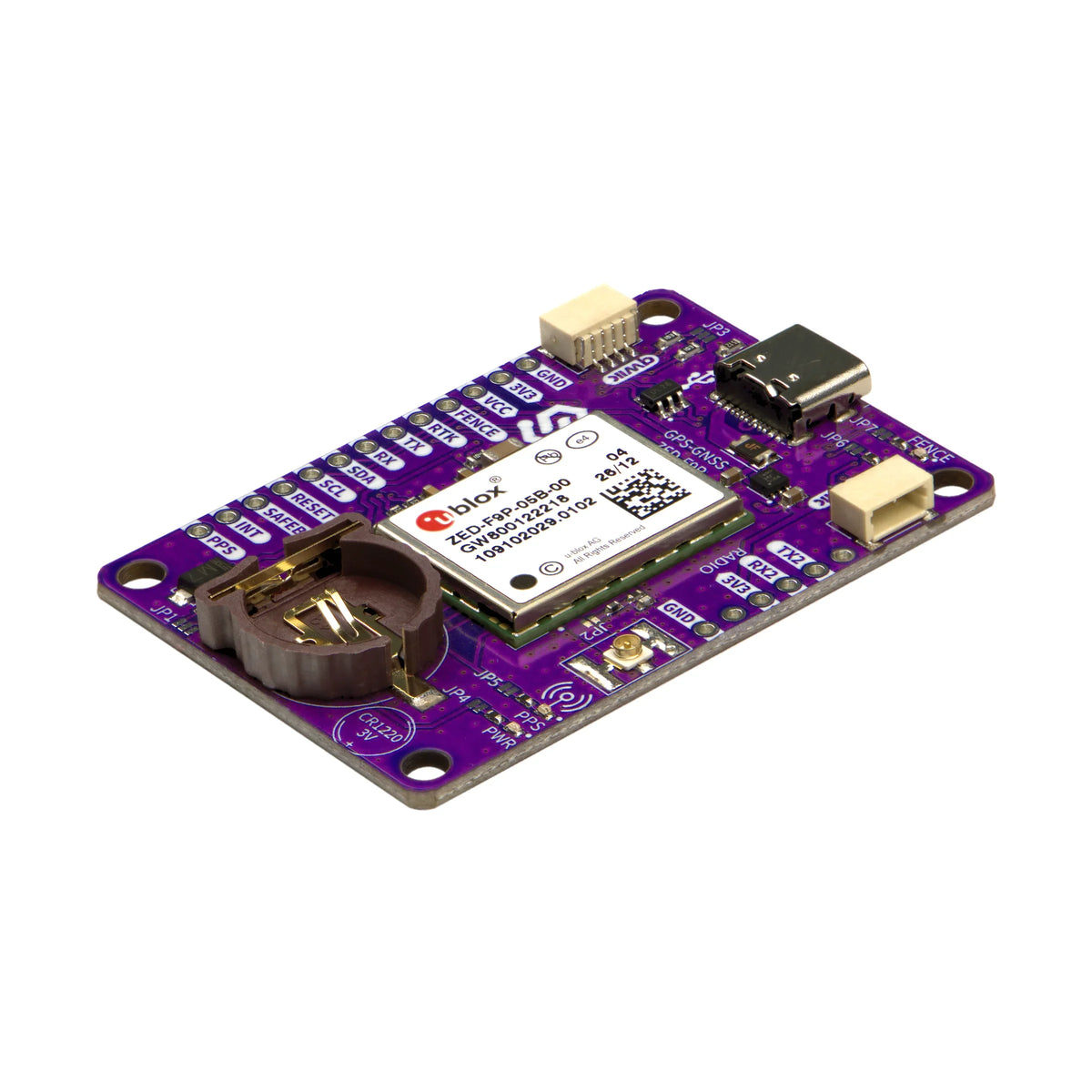

Modul GNSS RTK ZED-F9P Breakout u-blox, Precizie Centimetrică

Brand: Soldered

Un GPS obișnuit te plasează la câțiva metri de poziția reală. Modulul ZED-F9P de la u-blox coboară eroarea la ordinul centimetrului, folosind RTK, adică corecții primite de la o stație de referință cu poziție cunoscută.

Este un receptor multi-band, care urmărește simultan GPS, GLONASS, Galileo și BeiDou. Recepția pe mai multe benzi de frecvență îi permite să corecteze erorile introduse de ionosferă, principala cauză de imprecizie la receptoarele obișnuite.

Unde îl folosești

• Ridicări topografice și trasare de puncte
• Agricultură de precizie, cu ghidare pe rând
• Vehicule autonome și roboți de exterior
• Cartografiere cu drone și fotogrammetrie
• Monitorizarea deplasărilor de teren și a structurilor

Specificații tehnice

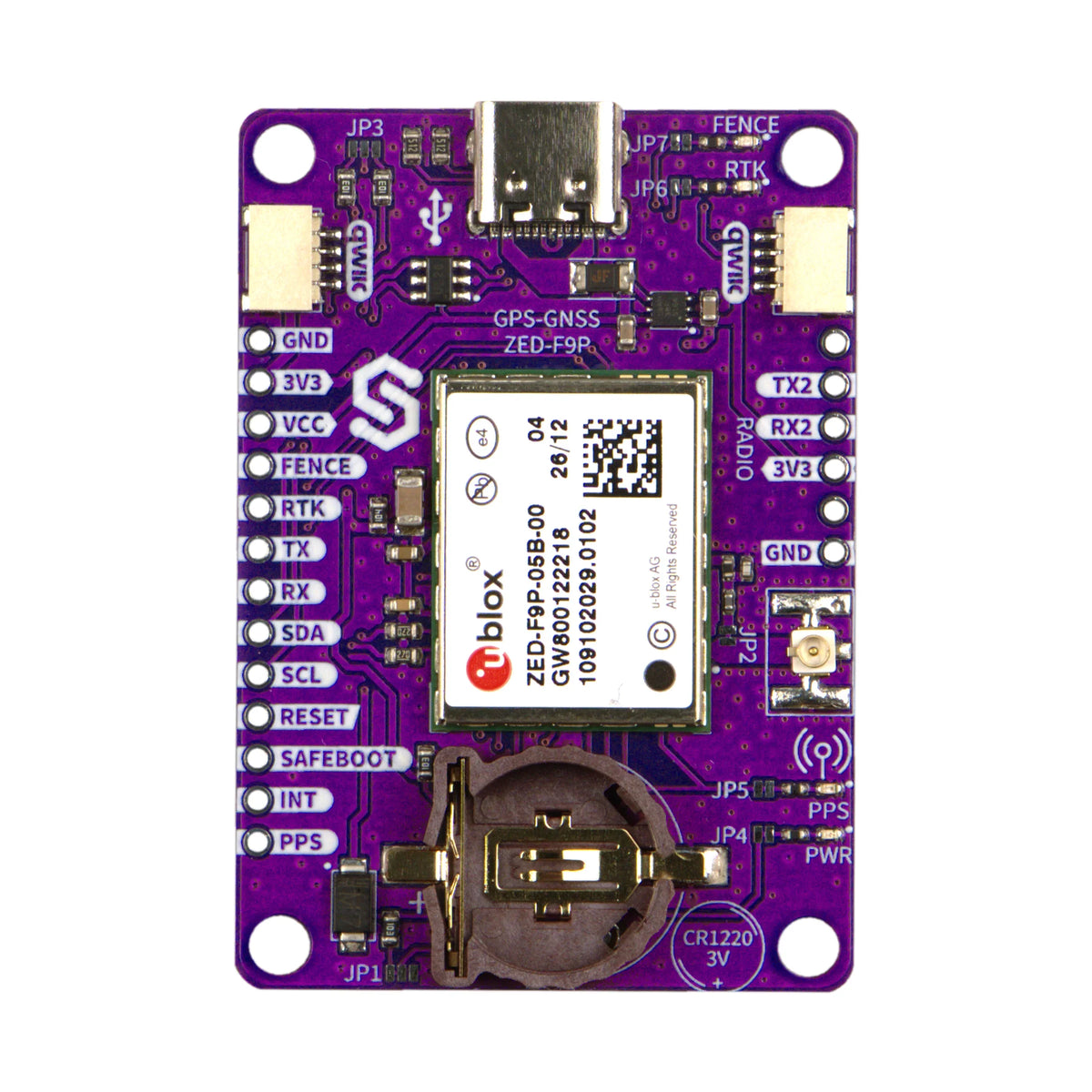

• Circuit: u-blox ZED-F9P
• Constelații: GPS, GLONASS, Galileo și BeiDou
• Poziționare: RTK și PPP-RTK multi-band, precizie de ordinul centimetrilor

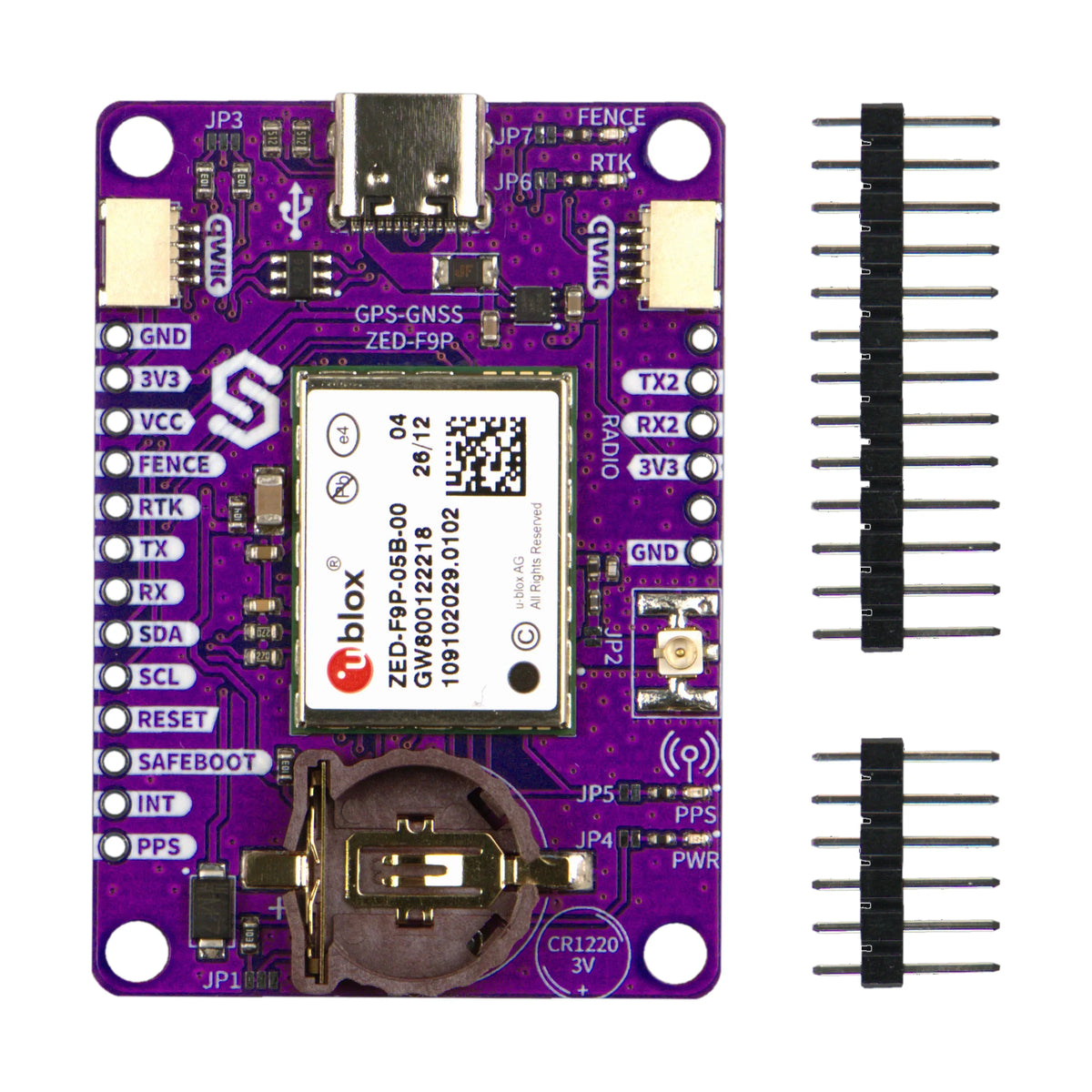

• Comunicație: UART, I2C sau SPI, selectabil din jumperul JP1

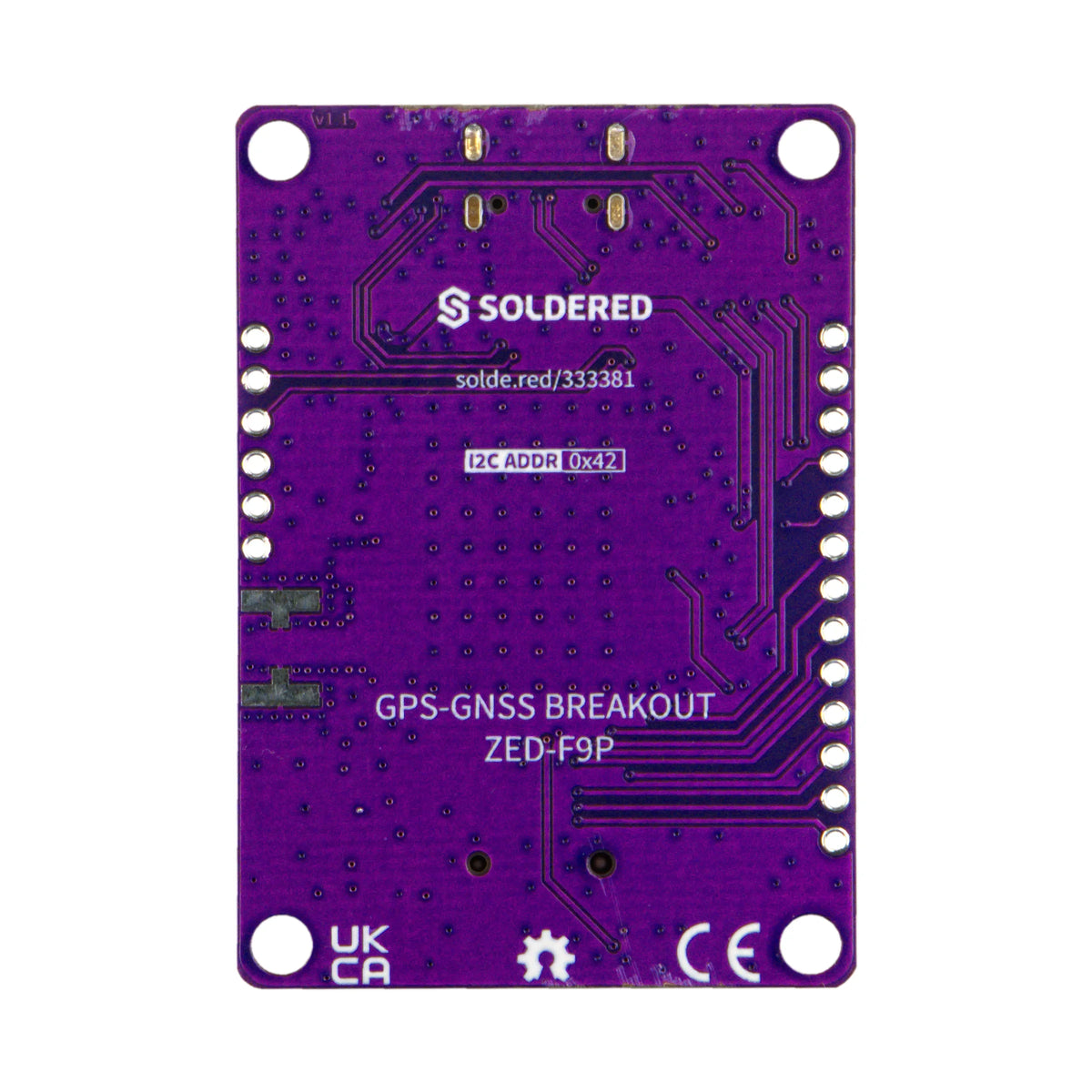

• Adresă I2C: 0x42, fixă, neconfigurabilă
• Ieșiri suplimentare: impuls de timp PPS, stare geofence și stare RTK
• Tensiune de lucru: de la 2,7 V la 3,6 V
• Conector: Qwiic
• Găuri de prindere: 2 x M3 de 3,2 mm
• Dimensiuni: 55 x 39 mm

De ce îți mai trebuie pe lângă modul

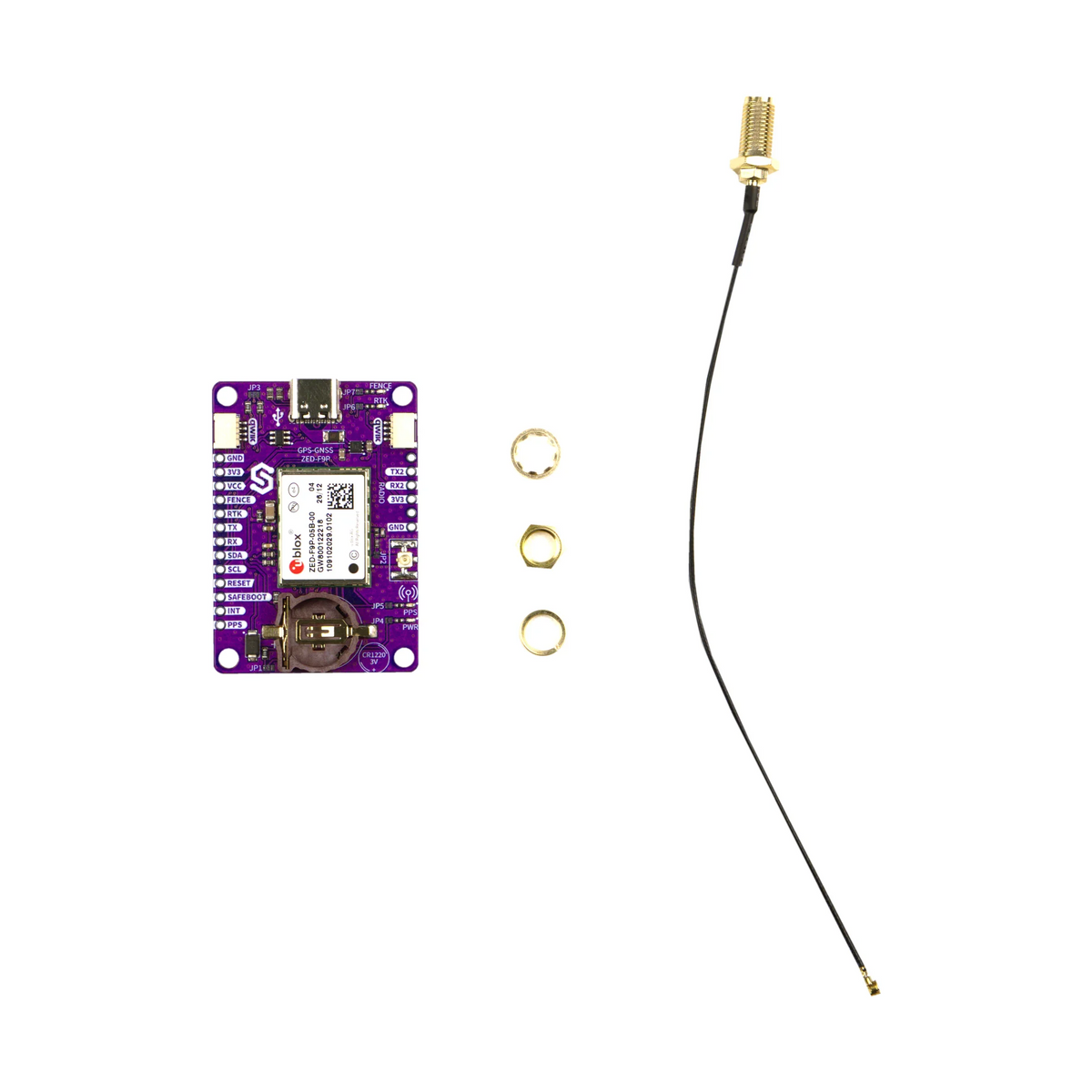

• O antenă externă multi-band, obligatorie. Antena ceramică obișnuită nu prinde toate benzile de care are nevoie RTK-ul.
• O sursă de corecții. În România poți folosi rețeaua ROMPOS, administrată de ANCPI, sau îți poți construi propria stație de bază cu un al doilea modul ZED-F9P.

Întrebări frecvente

Cum obțin corecțiile RTK în România?

Prin rețeaua națională ROMPOS a ANCPI, care transmite corecții RTCM peste internet prin protocolul NTRIP. Alternativ, pui un al doilea modul ca stație de bază pe un punct cu coordonate cunoscute și îi trimiți corecțiile prin radio sau internet.

Ce înseamnă modul moving base?

Două module ZED-F9P își măsoară poziția unul față de celălalt, nu față de un punct fix. Așa obții direcția exactă în care este orientat un utilaj sau o dronă, cu precizie mult mai bună decât cu o busolă magnetică.

Funcționează fără corecții RTK?

Da, dar atunci se comportă ca un receptor multi-band bun, cu precizie sub-metrică, nu centimetrică. Precizia de centimetru vine din corecții.

Pot pune două module pe aceeași magistrală I2C?

Nu direct. Adresa 0x42 este fixă, deci îți trebuie un multiplexor I2C sau folosești UART și SPI pentru al doilea.
