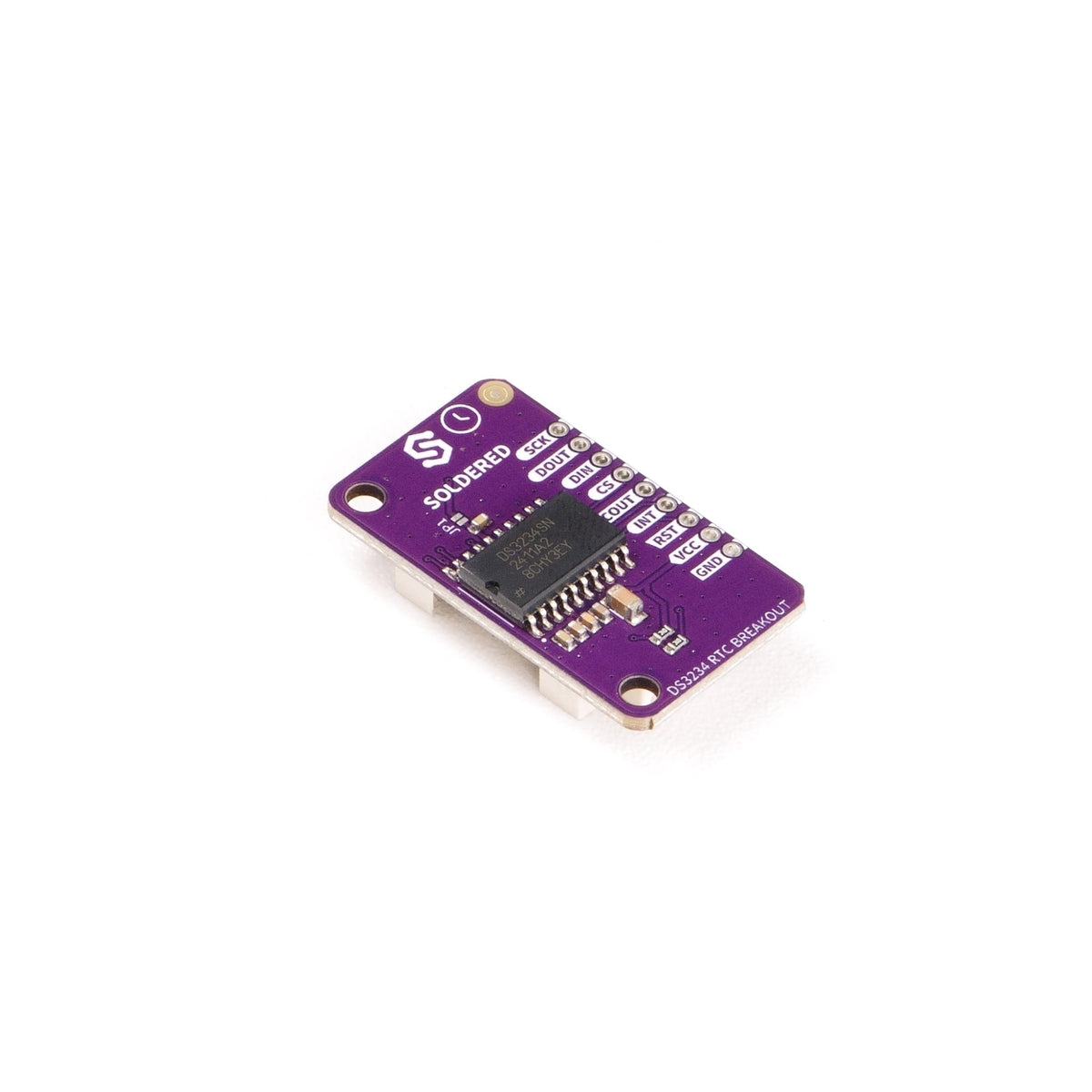

Modul Ceas Timp Real DS3234 RTC cu SPI, TCXO și Precizie ±2 ppm

Brand: Soldered

Ceasul intern al unui microcontroler derapează câteva minute pe lună și pierde ora la fiecare întrerupere de alimentare. DS3234 rezolvă ambele probleme: are un oscilator cu cuarț compensat termic (TCXO) și suport pentru baterie CR2032, deci ține ora și când placa este oprită.

Precizia merge până la ±2 ppm între 0 și 40 de grade Celsius, adică sub un minut de abatere pe an. Față de un RTC obișnuit, care pierde 1 sau 2 minute pe lună, diferența este de peste douăzeci de ori.

Unde îl folosești

• Loggere de date unde marcajul de timp trebuie să fie corect luni întregi
• Automatizări programate pe oră fixă, cum sunt irigarea și iluminatul
• Control industrial și înregistrarea evenimentelor
• Proiecte unde magistrala I2C este deja ocupată și îți trebuie ceva pe SPI
• Sisteme care se trezesc din somn la ore stabilite

Specificații tehnice

• Circuit: DS3234, ceas de timp real pe SPI cu TCXO integrat
• Precizie: până la ±2 ppm între 0 și +40 grade Celsius, ±3,5 ppm între -40 și +85 grade
• Interfață: SPI pe 4 fire, moduri 1 și 3
• Păstrează: secunde, minute, ore, zi, dată, lună și an, cu compensare automată a anilor biseci până în 2099
• Baterie tampon: CR2032
• Memorie: 256 de octeți de SRAM alimentați din baterie
• Alarme: două alarme programabile pe oră
• Ieșiri: undă dreptunghiulară programabilă și ieșire dedicată de 32,768 kHz
• Senzor de temperatură: digital, integrat, pentru compensarea oscilatorului
• Alimentare: de la 2,0 V la 5,5 V

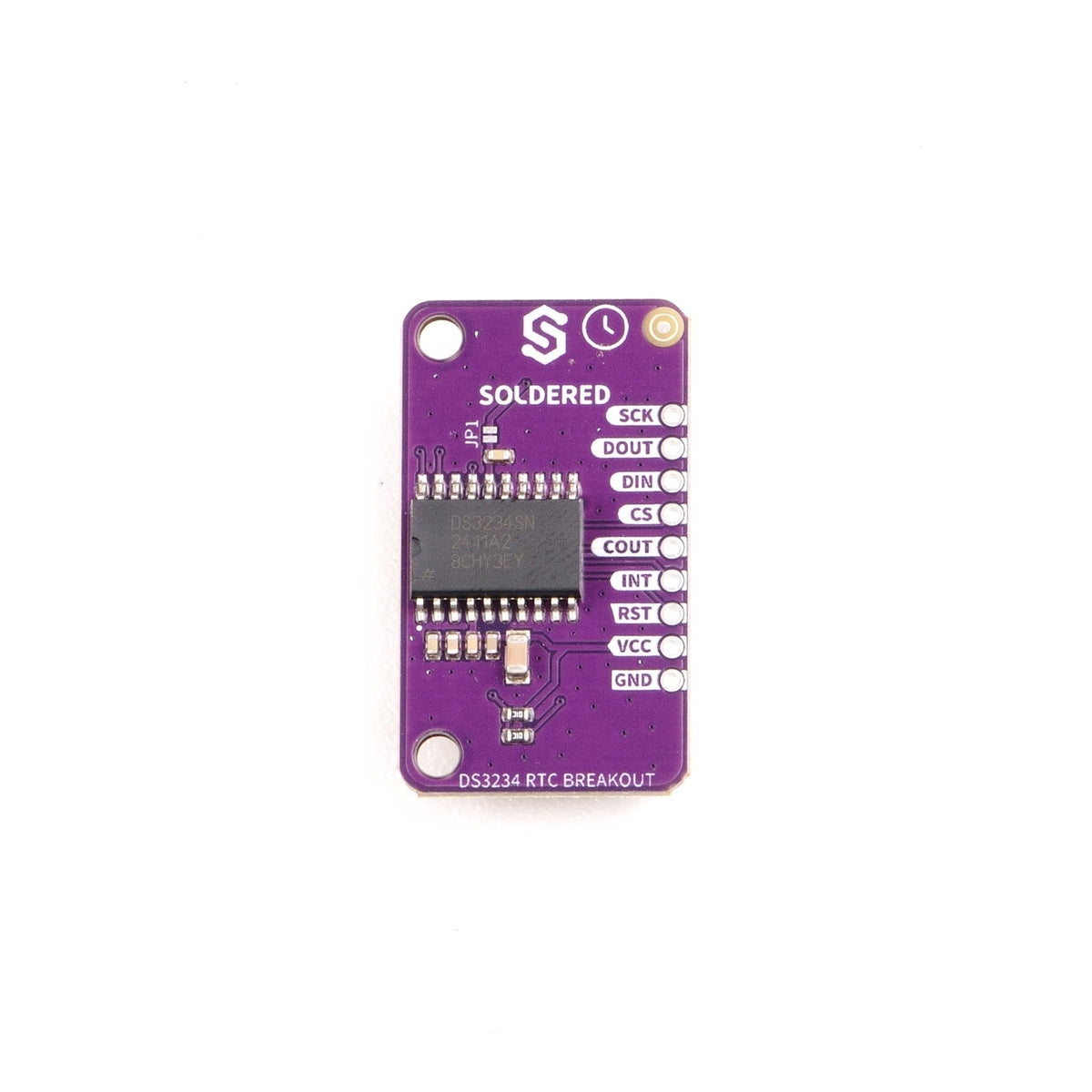

• Format: toți pinii scoși pe margine, compatibil breadboard

Întrebări frecvente

Ce înseamnă TCXO și de ce contează?

TCXO înseamnă oscilator cu cuarț compensat termic. Frecvența unui cuarț obișnuit se schimbă cu temperatura, de aceea un ceas ieftin merge altfel iarna decât vara. DS3234 își măsoară singur temperatura și corectează tactul, deci păstrează precizia în orice condiții.

De ce SPI și nu I2C?

Pentru că în multe proiecte magistrala I2C este deja plină de senzori. SPI îți dă o linie separată, mai rapidă, fără conflicte de adrese.

La ce folosesc cei 256 de octeți de SRAM?

Păstrezi în ei valori care trebuie să supraviețuiască unei întreruperi de alimentare: contoare, setări, ultimul index scris. Sunt alimentați din bateria CR2032, deci nu se pierd.

Ce baterie folosește?

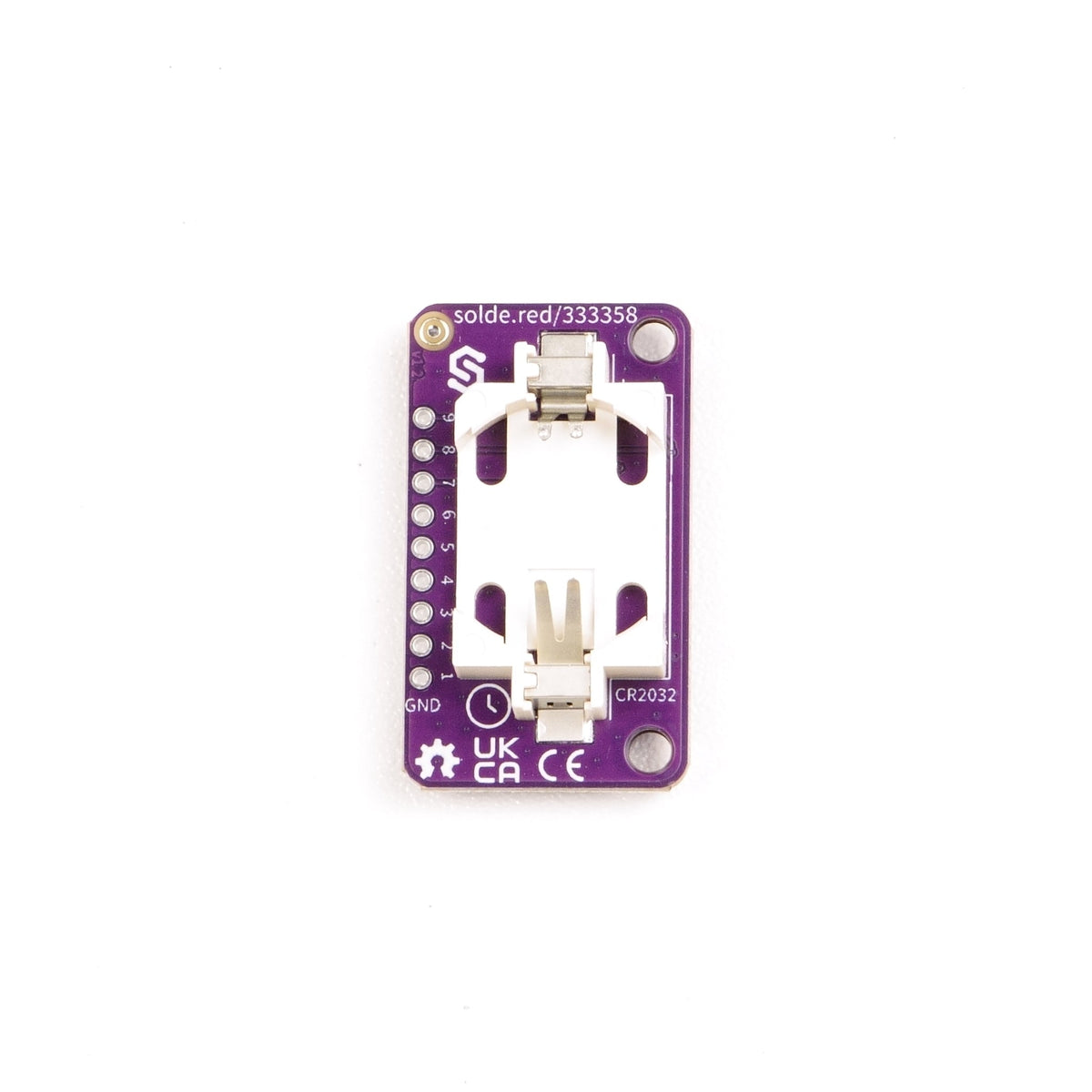

O baterie buton CR2032, care se montează în suportul de pe placă. Este un consumabil obișnuit și se găsește în orice magazin.

Cât ține bateria?

Un DS3234 alimentat doar din CR2032 consumă sub un microamper, deci bateria ține ani de zile.

Documentație și resurse de la producător

Producătorul publică biblioteca și exemplele de cod pe GitHub.
