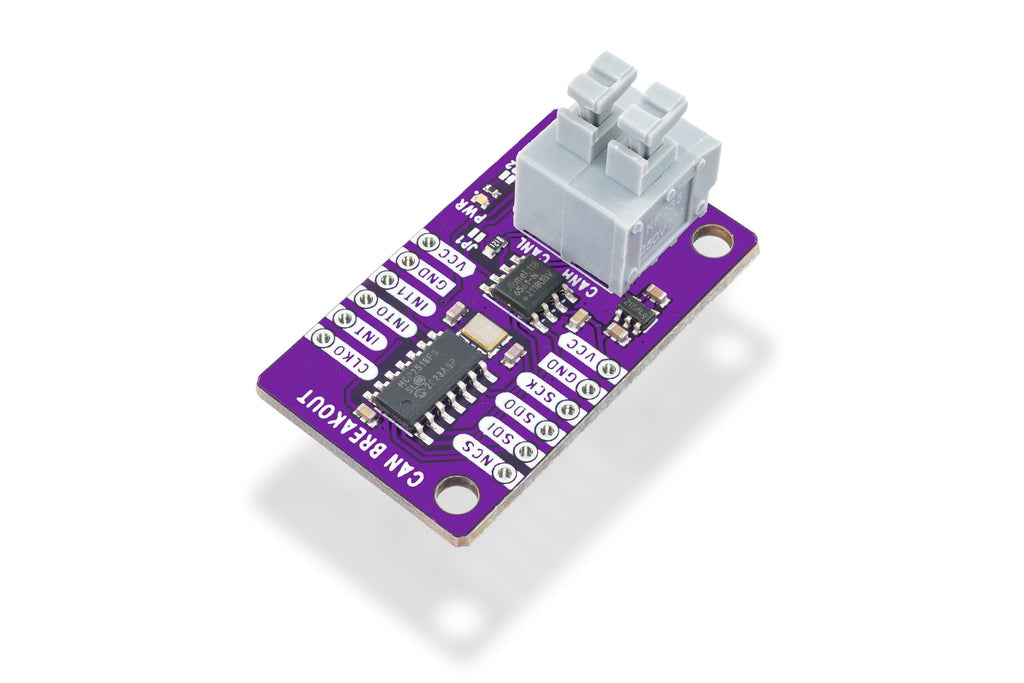

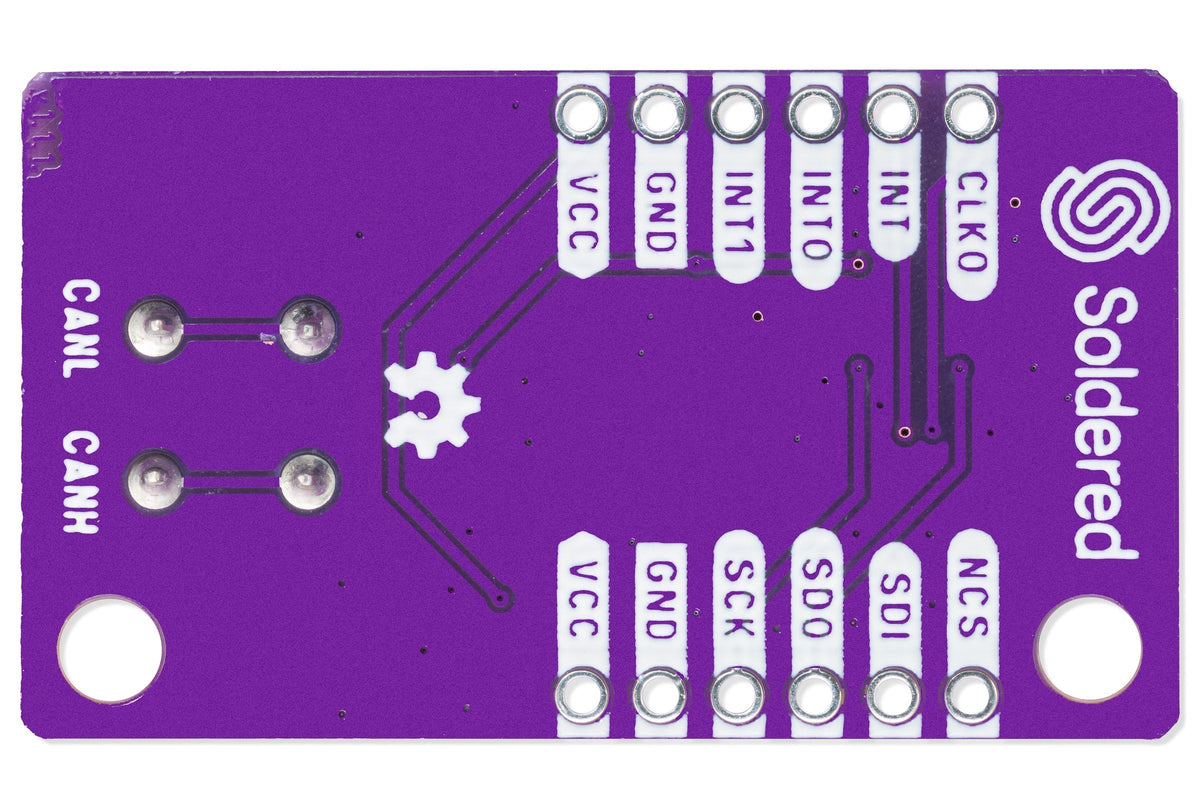

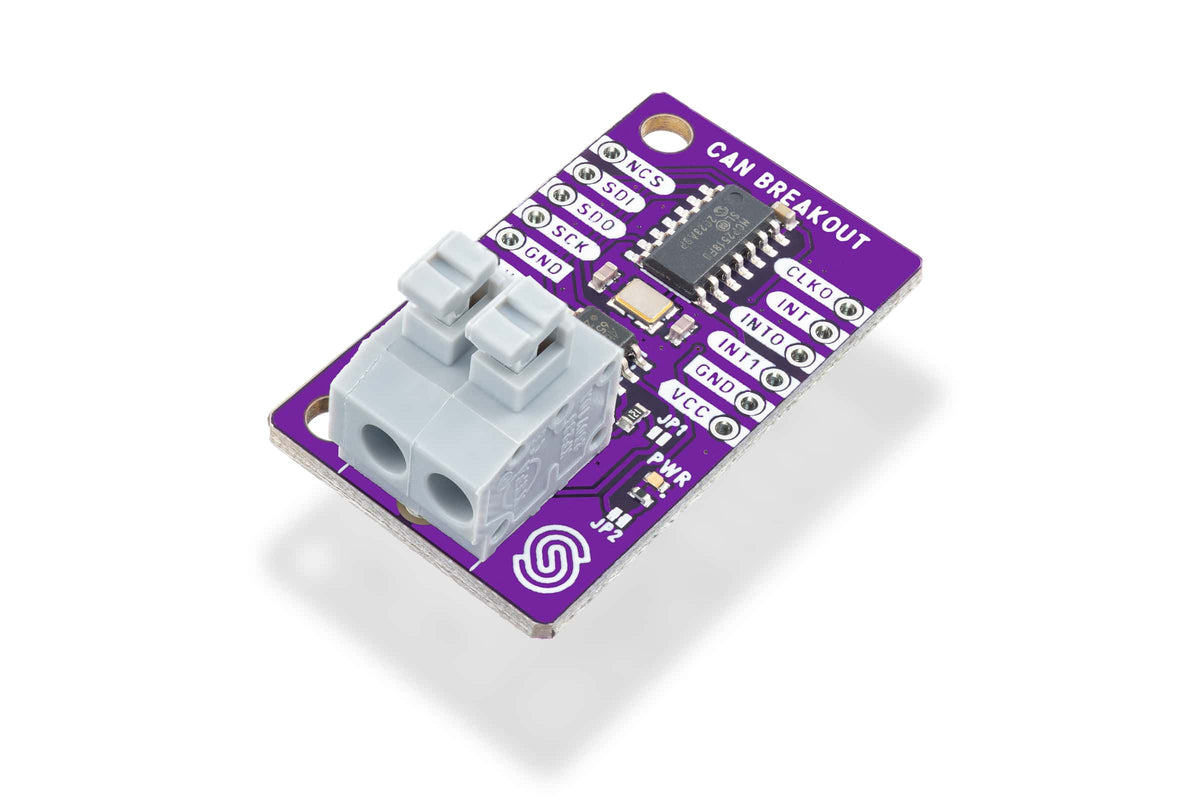

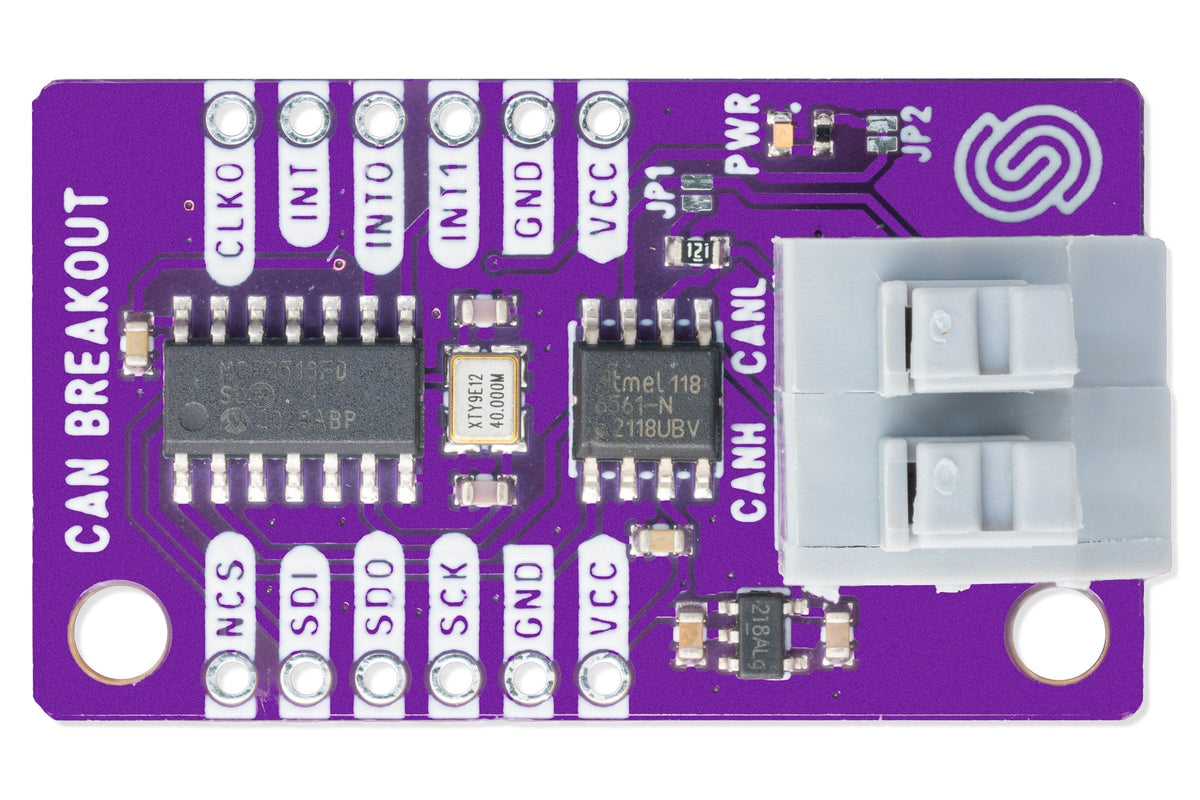

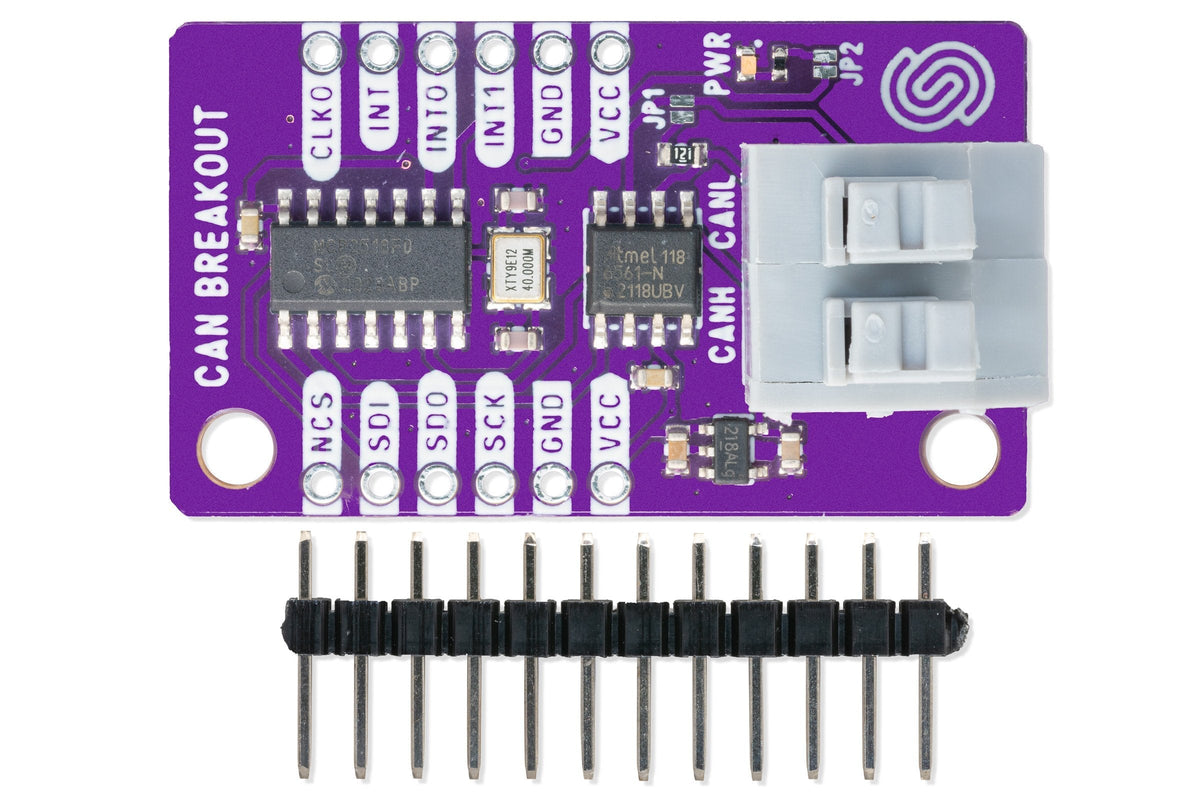

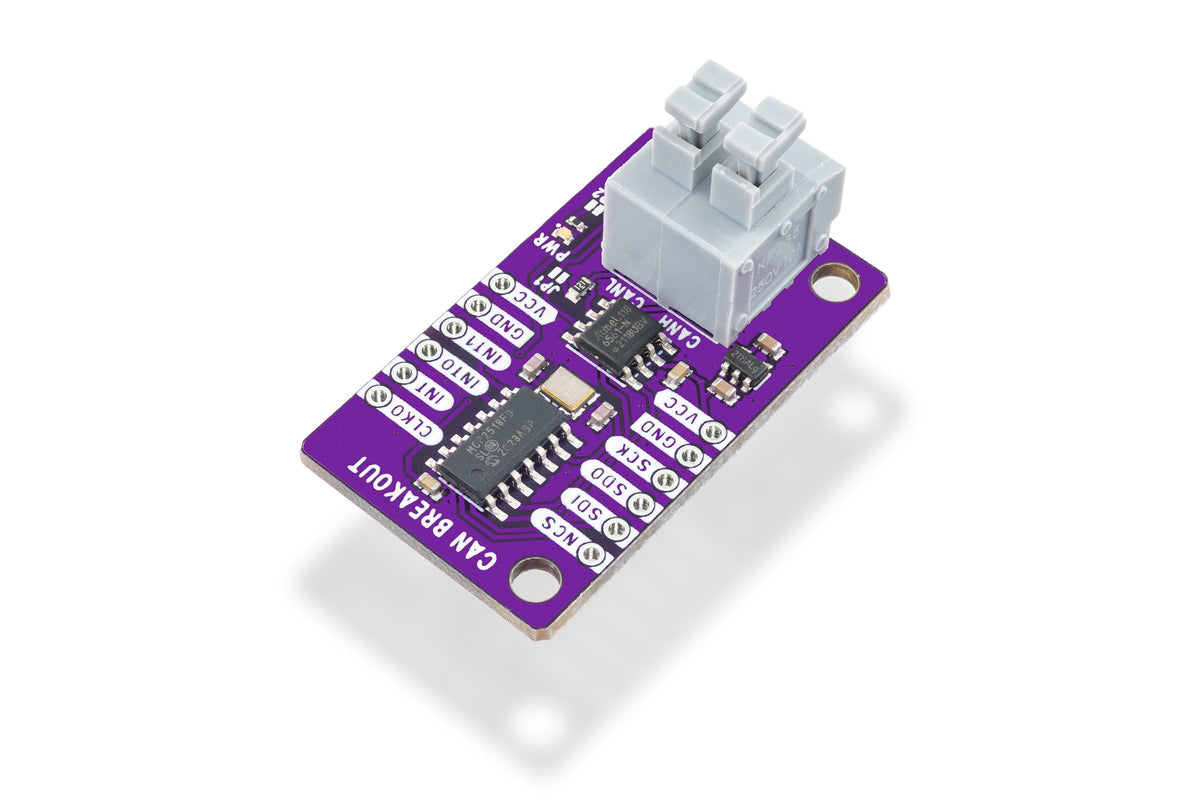

Modul CAN FD MCP2518FD Breakout cu SPI pentru Diagnoză Auto și Industrial

Brand: Soldered

CAN este magistrala pe care vorbesc calculatoarele dintr-un automobil și controlerele dintr-o hală industrială. Modulul MCP2518FD îți dă acces la ea dintr-un Arduino sau din orice microcontroler cu SPI, și suportă atât CAN 2.0B clasic, cât și CAN FD, varianta modernă cu date mai multe pe mesaj.

Controlerul MCP2518FD duce arbitrajul până la 1 Mbps și datele până la 8 Mbps în mod CAN FD. Transceiverul ATA6563 de pe placă menține semnalul curat în medii cu mult zgomot electric, cum sunt compartimentul motor sau o linie de producție.

Unde îl folosești

• Instrumente de diagnoză auto și citire OBD-II
• Monitorizarea utilajelor și a liniilor de producție
• Interfețe personalizate între calculatoarele de bord
• Rețele distribuite de senzori în vehicule și mașini agricole
• Bancuri de test pentru module electronice auto

Specificații tehnice

• Controler: MCP2518FD
• Transceiver: ATA6563
• Standarde: CAN 2.0B și CAN FD
• Viteză de arbitraj: până la 1 Mbps
• Viteză de date CAN FD: până la 8 Mbps
• Tensiune de alimentare: 2,7 V sau 5 V
• Consum: de la 10 µA la 12 mA
• Interfață cu microcontrolerul: SPI
• Terminație: inclusă pe placă
• Dimensiuni: 38 x 22 mm

Întrebări frecvente

Ce aduce CAN FD față de CAN clasic?

Un mesaj CAN clasic duce maximum 8 octeți de date. CAN FD duce până la 64 și trimite partea de date la viteză mai mare decât partea de arbitraj. Practic, aceeași rețea transportă de câteva ori mai multe date pe secundă.

Pot citi date OBD-II dintr-o mașină?

Da, cu acest modul și un cablu OBD-II poți accesa magistrala CAN a vehiculului. Trimiterea de comenzi către calculatoarele mașinii se face pe răspunderea ta și doar pe un vehicul asupra căruia ai dreptul să intervii.

Îmi trebuie rezistență de terminație?

Magistrala CAN cere 120 Ω la fiecare capăt. Placa are terminație integrată, deci o folosești când modulul este la capătul rețelei și o dezactivezi când este la mijloc.

Cu ce plăci merge?

Cu orice placă cu SPI: Arduino Uno, Mega și Nano, ESP32, Raspberry Pi Pico, STM32 și plăcile NULA.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Detalii hardware și scheme
• Fișiere hardware open-source (scheme, PCB, STL)
• Toată documentația Soldered
