Kit de Lipit Cronometru cu RP2040, Afișaj 7 Segmente și MicroPython

Brand: Soldered

Cronometrul Pomodoro este un kit de lipit care transformă tehnica de lucru pe intervale într-un obiect de birou făcut de tine. Intervalele obișnuite sunt 25 de minute de lucru cu 5 minute de pauză, sau 45 cu 15, iar aici le poți schimba din 5 în 5 minute direct de la butoane.

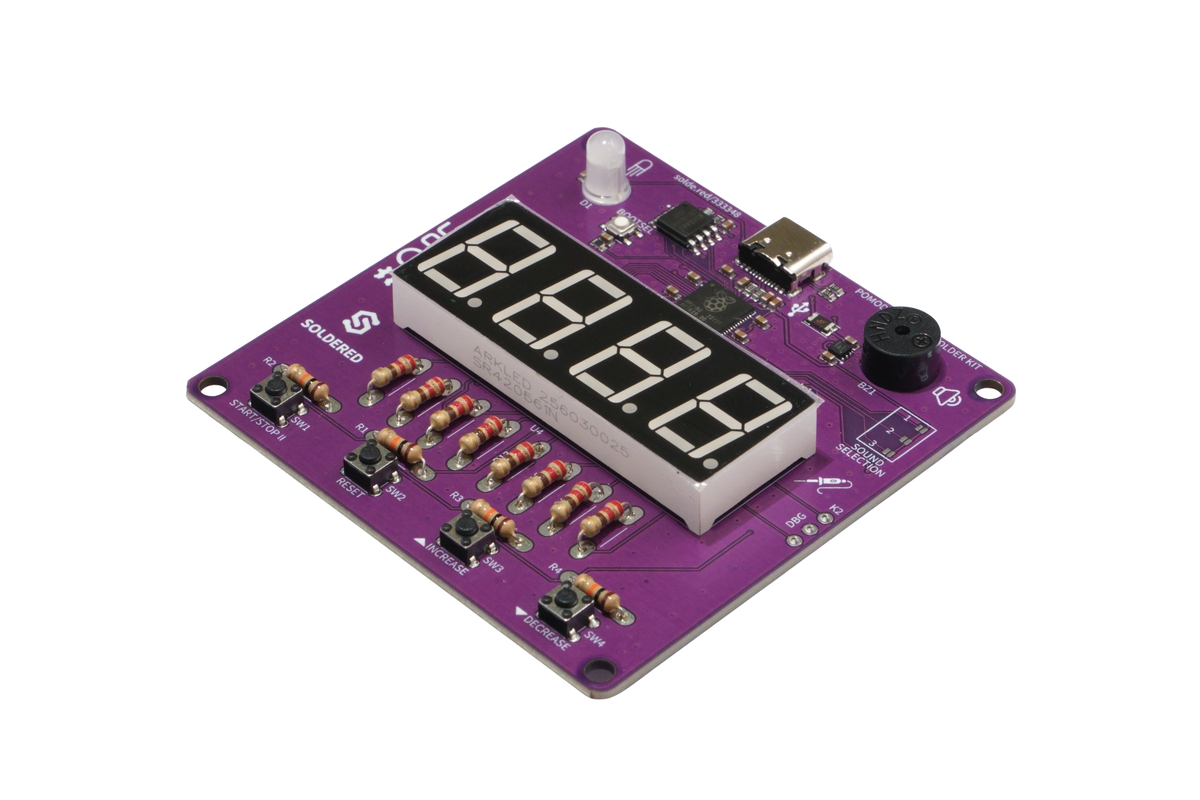

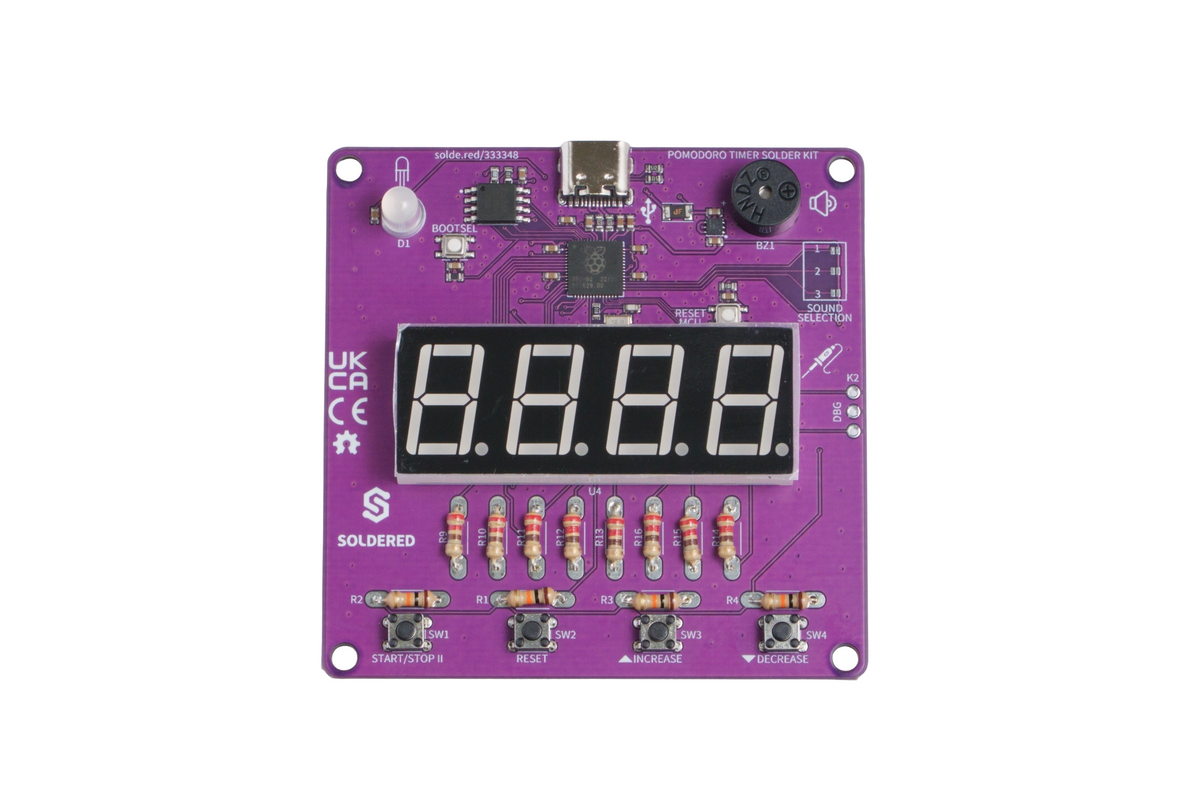

În spate stă un microcontroler RP2040, același din Raspberry Pi Pico, programat în MicroPython. Afișajul de 4 cifre cu 7 segmente arată timpul rămas, iar LED-ul RGB WS2812B îți dă starea din priviri: roșu pentru lucru, verde pentru pauză și galben când se apropie schimbarea. Buzzerul are patru melodii pe care le alegi cu jumpere, iar dacă vrei alta, o scrii singur în MicroPython. Este un kit de nivel 2, cu componente prin gaură, și se alimentează și se programează prin același cablu USB-C.

Ce construiești

• Un cronometru de birou pentru sesiuni de studiu sau de lucru concentrat
• Primul proiect serios de lipit, cu rezultat pe care îl folosești zilnic
• Proiect de învățare pentru MicroPython pe RP2040
• Ceas de atelier care semnalizează sonor sfârșitul unei etape
• Bază pentru modificări proprii, pentru că tot codul și schemele sunt publicate

Specificații tehnice

• Nivel de dificultate: 2, componente prin gaură
• Microcontroler: RP2040, dublu nucleu ARM Cortex-M0+ la 133 MHz, 264 KB SRAM
• Programare: MicroPython, prin USB-C
• Afișaj: 4 cifre cu 7 segmente
• Ciclu implicit: 25 de minute de lucru și 5 minute de pauză
• Reglaj interval: din 5 în 5 minute, de la butoane
• Butoane: patru, pentru selectare și pauză, resetare și ajustarea timpului
• LED de stare: WS2812B RGB, roșu pentru lucru, verde pentru pauză, galben înainte de schimbare
• Semnal sonor: buzzer cu patru melodii selectabile prin jumpere
• Alimentare: USB-C, 5 V

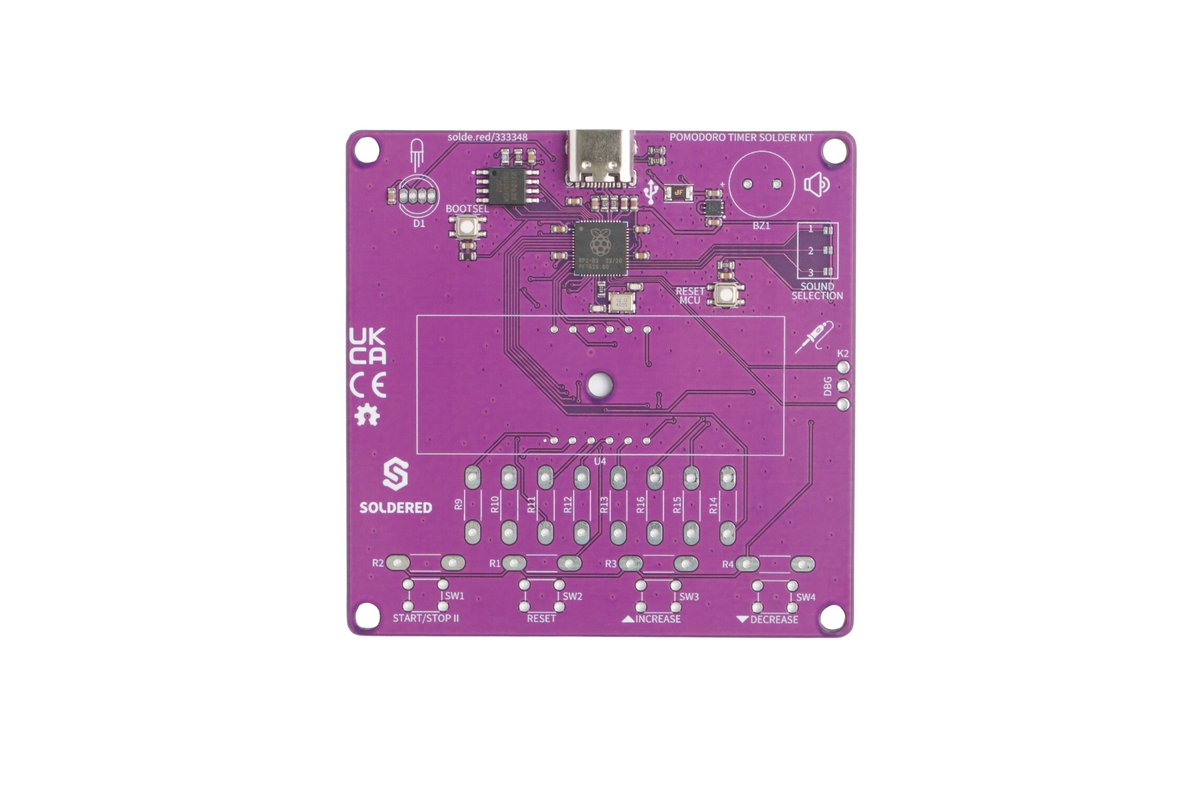

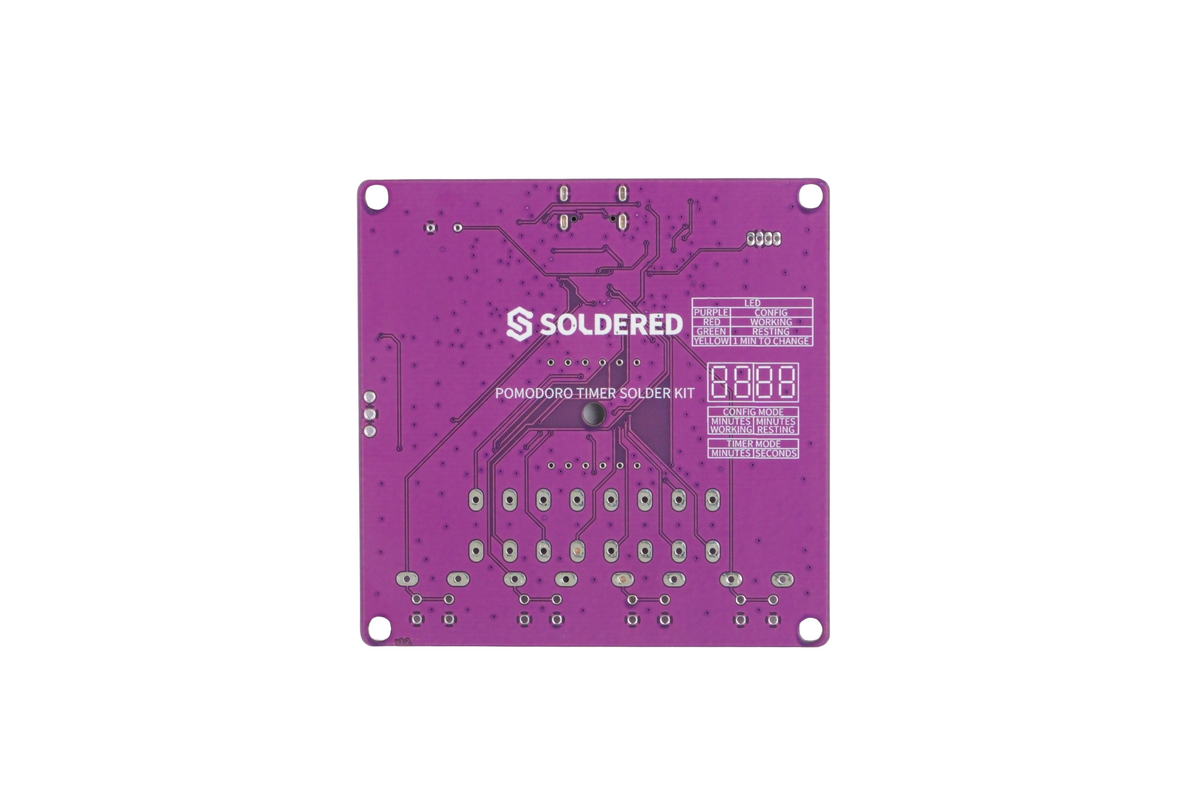

• Dimensiuni placă: 70 x 70 mm
• Carcasă: fișiere pentru imprimare 3D publicate de producător
• Instrucțiuni: ghid de asamblare pas cu pas
• Greutate: aproximativ 29 g

Întrebări frecvente

Ce scule îmi trebuie?

Un letcon cu vârf subțire, fludor, un clește de tăiat picioarele componentelor și, ideal, o pompă de dezlipit. Sculele nu sunt incluse în kit.

Vine programat sau trebuie să scriu codul?

Vine cu programul deja scris, deci funcționează după ce îl lipești. Codul este publicat, așa că îl poți modifica în MicroPython dacă vrei alte intervale sau alte melodii.

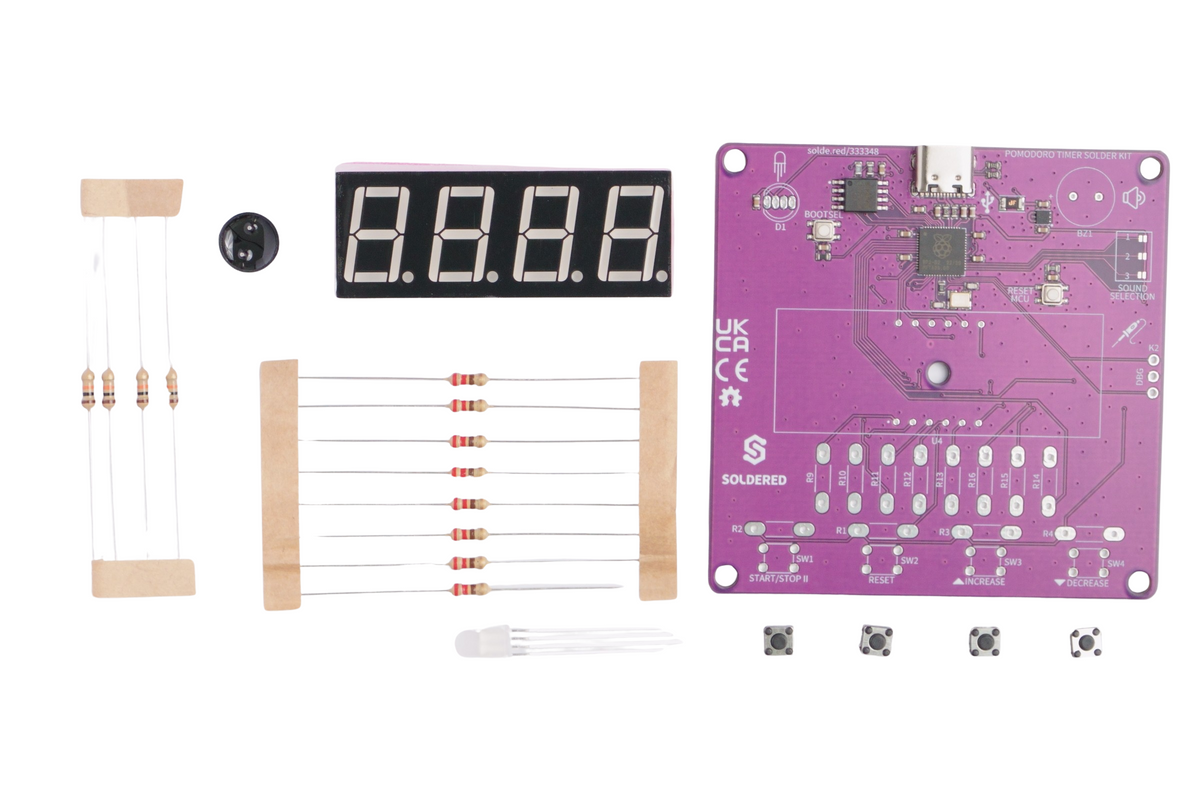

Ce conține pachetul?

Placa și toate componentele electronice. Cablul USB-C și carcasa nu sunt incluse. Fișierele pentru carcasa imprimată 3D sunt publicate de producător.

Cât durează asamblarea?

În jur de una până la două ore. Ghidul de asamblare al producătorului explică fiecare pas și te ajută să nu greșești orientarea componentelor.

Pot adăuga propria melodie?

Da, melodiile se scriu în MicroPython. Producătorul explică în documentație cum sunt definite, deci poți înlocui oricare dintre cele patru.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de asamblare pas cu pas
• Schema pinilor
• Toată documentația Soldered
