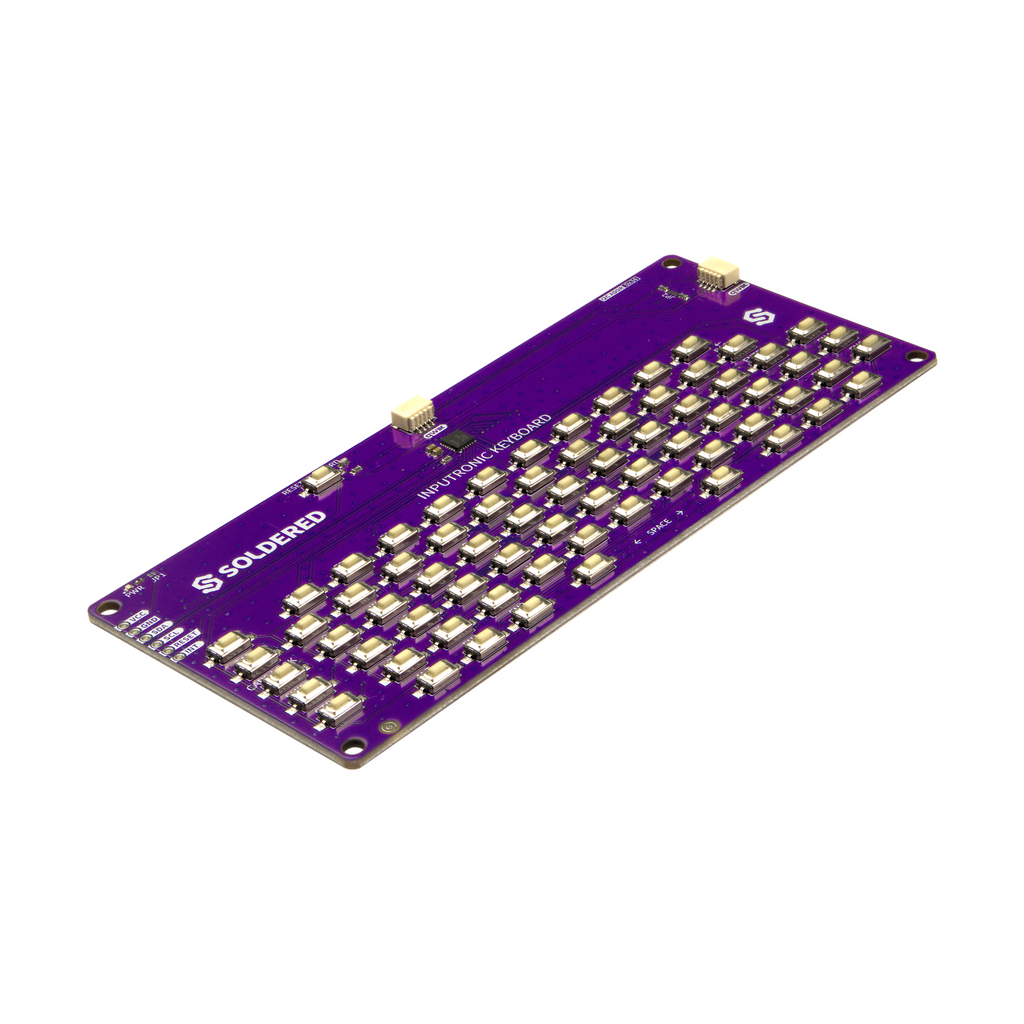

Inputronic KEYBOARD: Tastatură cu 80 de Taste, I2C și Qwiic, cu TCA8418

Brand: Soldered

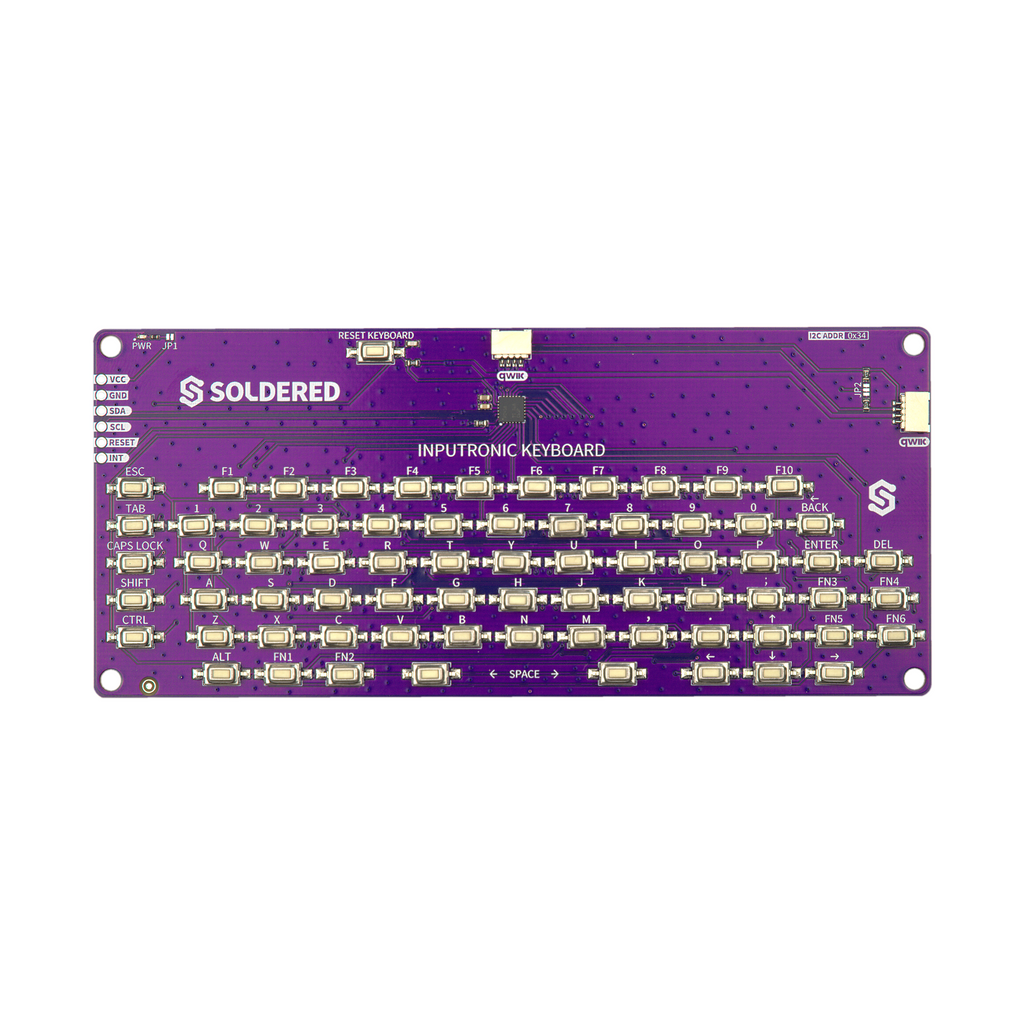

Inputronic KEYBOARD este o tastatură completă cu 80 de taste, scanată de circuitul TCA8418 de la Texas Instruments. Tastele sunt legate într-o matrice de 8 x 10, iar cipul face singur scanarea și eliminarea zgomotului de contact. Placa ta folosește doar cele două fire I2C, în loc de 18 pini.

Cipul are o memorie pentru 10 evenimente, deci apăsările și eliberările stau la coadă și nu se pierd. Bibliotecile Arduino și MicroPython ale producătorului transformă direct evenimentele în apăsări și eliberări de taste, fără să lucrezi cu coduri de rând și coloană. Te conectezi prin doi conectori Qwiic, fără lipituri.

Unde îl folosești

• Calculatoare și terminale construite de tine
• Introducerea textului pentru dispozitive cu afișaj
• Panouri de comandă cu multe taste
• Coduri de acces pentru încuietori electronice
• Console pentru jocuri retro și emulatoare

Specificații tehnice

• Cip: Texas Instruments TCA8418
• Taste: 80, în matrice 8 x 10
• Interfață: I2C, adresă fixă 0x34
• Memorie: FIFO pentru 10 evenimente de apăsare și eliberare
• Funcții: antirebound în hardware, secvență programabilă de blocare și deblocare
• Pini: SDA, SCL, INT, RESET, VCC și GND
• Alimentare: 1,65 până la 3,6 V
• Consum în așteptare: aproximativ 3 µA
• Protecție ESD: 2000 V HBM și 1000 V CDM pe fiecare pin
• Conectori: doi conectori Qwiic
• Dimensiuni: 136 x 60 mm
• Găuri de prindere: 2, pentru șuruburi M3
• Software: biblioteci Arduino și MicroPython

Întrebări frecvente

Câți pini îmi ocupă?

Doar cele două fire I2C, plus opțional pinul de întrerupere. Fără TCA8418, o matrice de 80 de taste ar cere 18 pini.

Merge la 5 V?

Placa lucrează între 1,65 și 3,6 V. O legi direct la plăci de 3,3 V, iar pentru plăci de 5 V îți trebuie un convertor de nivel.

Pot pune două tastaturi pe aceeași magistrală?

Nu direct, pentru că adresa I2C este fixă, 0x34, și nu se poate schimba. Pentru două tastaturi îți trebuie un multiplexor I2C.

Se pierd apăsările dacă placa e ocupată?

Nu, atât timp cât le citești înainte să se umple memoria de 10 evenimente. Pinul INT îți spune când există taste noi.

Merge cu MicroPython?

Da, producătorul are un modul MicroPython pe lângă biblioteca Arduino.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Modul MicroPython
• Detalii hardware
• Toată documentația Soldered
