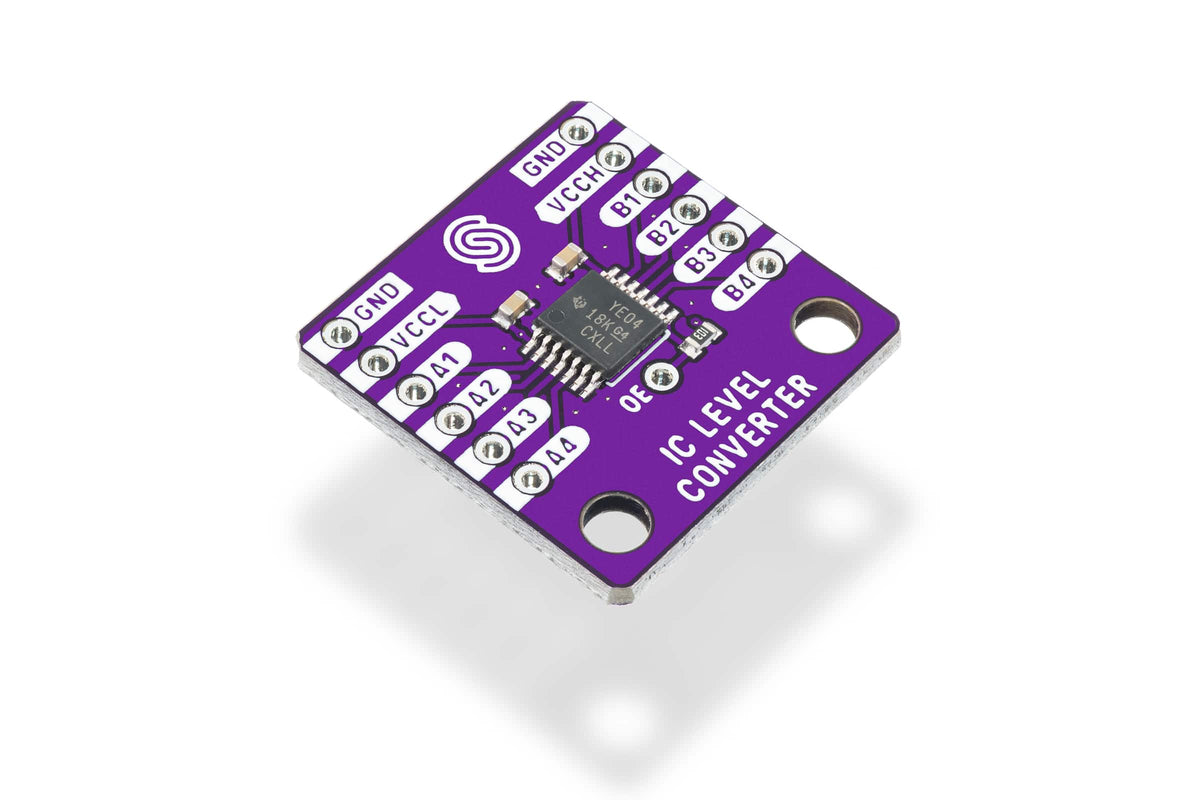

Convertor de Nivel Logic TXB0104 cu 4 Canale Bidirecționale, 1,8-5 V

13,29 lei

Convertor de Nivel Logic TXB0104 cu 4 Canale Bidirecționale, 1,8-5 V

Name: Convertor de Nivel Logic TXB0104 cu 4 Canale Bidirecționale, 1,8-5 V
Brand: Soldered
SKU: 333017
Price: 13.29 RON
Availability: OutOfStock

13,29 lei

Out of stock

SOLDERED

Cod produs: 15879907148116 | SKU: 333017

Stoc epuizat

Transport: Easybox 18 lei. Gratuit la Easybox de la 500 lei

↩

Retur 15 zile Fără întrebări

🚚

Livrare in 7 zile

✓

Garanție 2 ani

💬

Suport tehnic L-V 09:00 – 17:30

Brand: Soldered

Convertorul TXB0104 de la Texas Instruments leagă în siguranță componente care lucrează la tensiuni diferite. Are 4 canale bidirecționale și face legătura dintre microcontrolere de 1,8 până la 3,3 V și module de până la 5 V.

Sensul semnalului este detectat automat, deci nu ai nevoie de pini de direcție. Este făcut pentru semnale push-pull, cum sunt SPI și UART. Pentru I2C, 1-Wire sau alte linii cu drenă deschisă nu este potrivit. Formatul compact intră ușor pe placa de test.

Unde îl folosești

Legarea unui ESP32 de un modul de 5 V prin SPI
Comunicație UART între plăci de 3,3 V și 5 V
Afișaje și cititoare de card de 5 V comandate de plăci de 3,3 V
Prototipuri cu componente de tensiuni diferite
Protejarea pinilor de 3,3 V de semnale de 5 V

Specificații tehnice

Cip: Texas Instruments TXB0104
Canale: 4, bidirecționale
Partea de joasă tensiune: 1,8 până la 3,3 V
Partea de înaltă tensiune: până la 5 V
Sens: detectat automat, fără pini de direcție
Semnale potrivite: push-pull, cum ar fi SPI și UART
Semnale nepotrivite: I2C, 1-Wire și alte linii cu drenă deschisă
Dimensiuni: 22 x 22 mm
Găuri de prindere: 2

Întrebări frecvente

Merge pentru I2C?

Nu. TXB0104 este făcut pentru semnale push-pull. Pentru I2C folosește un convertor dedicat, de exemplu cu TXS0104 sau cu tranzistoare MOSFET.

Trebuie să-i spun sensul semnalului?

Nu. Cipul detectează singur în ce parte se transmite semnalul pe fiecare canal.

Ce tensiuni leagă?

Partea de joasă tensiune lucrează între 1,8 și 3,3 V, iar partea de înaltă tensiune până la 5 V.

Câte semnale pot converti?

Patru, câte unul pe fiecare canal, de exemplu MOSI, MISO, SCK și CS pentru SPI.

De ce îmi trebuie un convertor?

Multe plăci moderne, cum este ESP32, lucrează la 3,3 V și se pot deteriora dacă primesc 5 V pe pini. Convertorul adaptează nivelurile în ambele sensuri.
