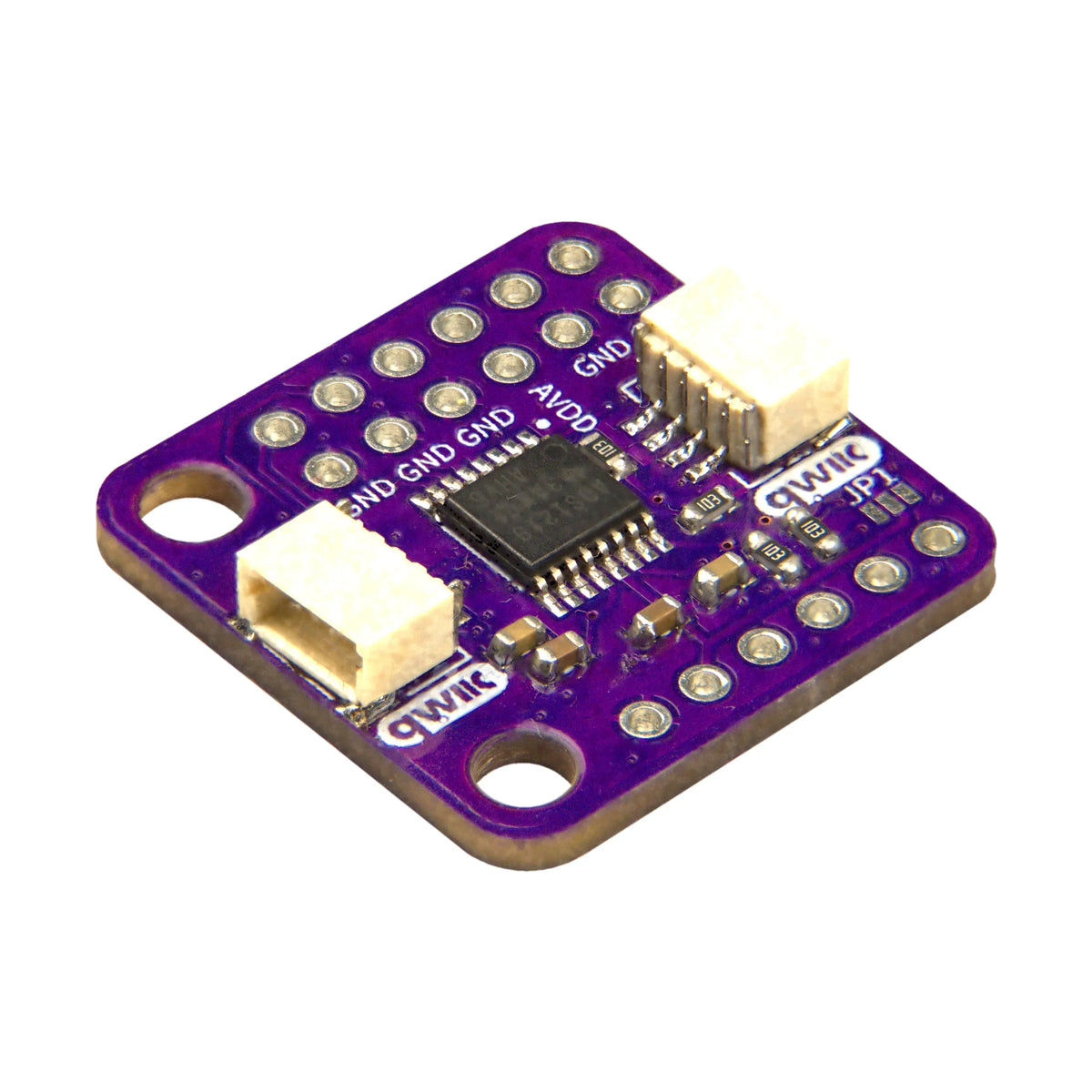

Convertor Analog-Digital ADS1219 24-bit cu 4 Canale și PGA, Breakout Qwiic

Brand: Soldered

Un Arduino Uno are un convertor analog-digital pe 10 biți, adică 1024 de trepte pe toată plaja de măsură. La 5 V, o treaptă înseamnă aproape 5 mV, iar zgomotul de pe alimentare mănâncă ultimii doi biți. Pentru un senzor care scoate microvolți, e ca și cum ai măsura grosimea unei foi cu ruleta.

ADS1219 de la Texas Instruments este un convertor delta-sigma pe 24 de biți. La câștig 1, o treaptă înseamnă 244 de nanovolți, iar la câștig 4 coboară la 61 de nanovolți. Rezoluția efectivă ajunge la 19,6 biți la 20 de eșantioane pe secundă, din care 17,7 biți fără niciun zgomot.

Unde îl folosești

• Citirea directă a unei celule de sarcină sau a unei punți tensometrice
• Măsurarea semnalului de la un termocuplu
• Testere de baterii și măsurarea precisă a curentului pe șunt
• Loggere de date de laborator
• Orice aplicație unde convertorul de pe placă nu mai ajunge

Specificații tehnice

• Convertor: Texas Instruments ADS1219, delta-sigma pe 24 de biți
• Canale: 4 simple sau 2 diferențiale (AIN0 la AIN3)
• Viteză de eșantionare: până la 1000 de eșantioane pe secundă
• Rezoluție efectivă: 19,6 biți la 20 SPS și câștig 1, din care 17,7 biți fără zgomot
• Amplificator programabil: câștig 1 sau 4
• Plajă de măsură: ±2,048 V la câștig 1 și ±0,512 V la câștig 4
• Treaptă minimă: 244,14 nV la câștig 1 și 61,04 nV la câștig 4
• Interfață: I2C, adresă implicită 0x40
• Alimentare: de la 2,3 V la 5,5 V
• Consum: 315 µA

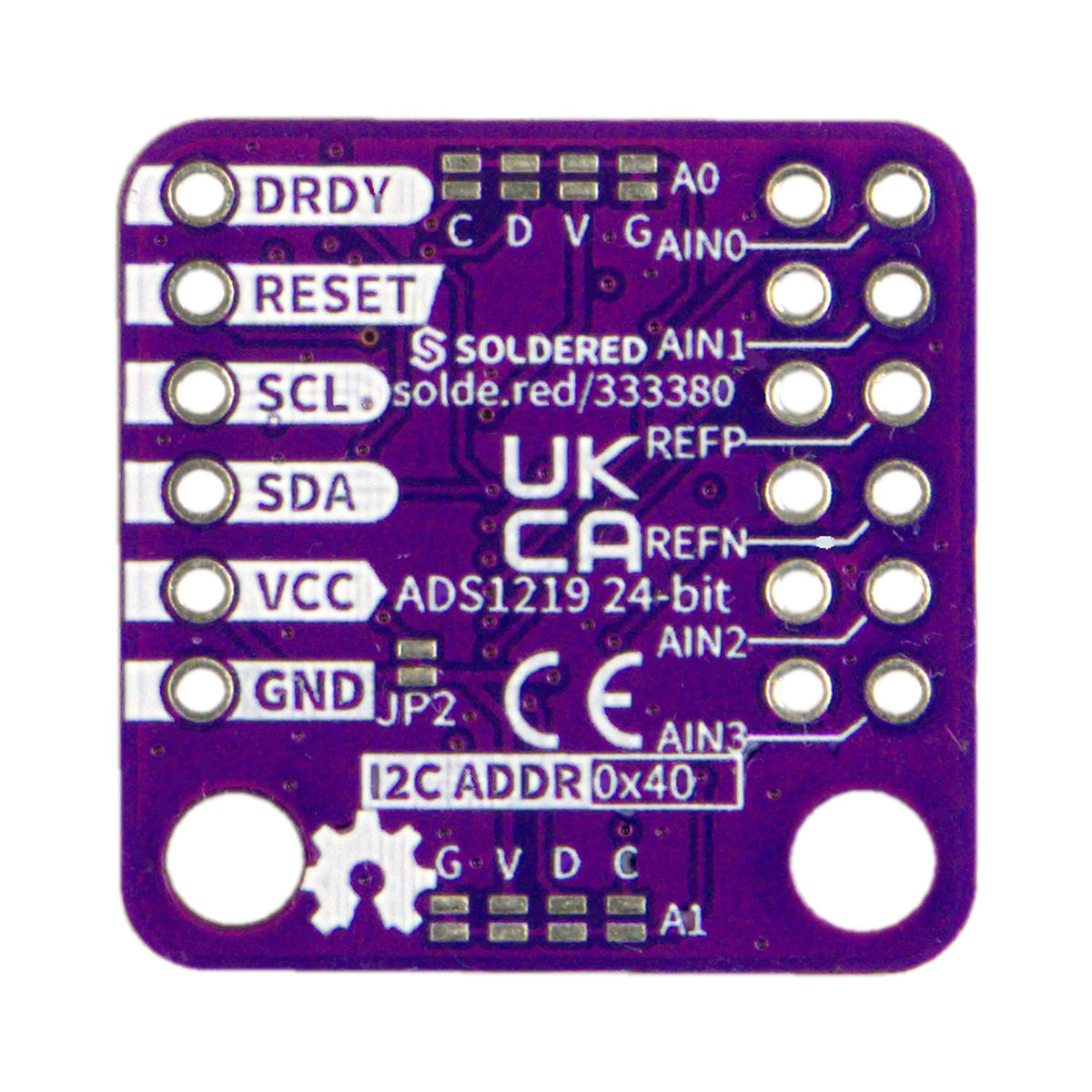

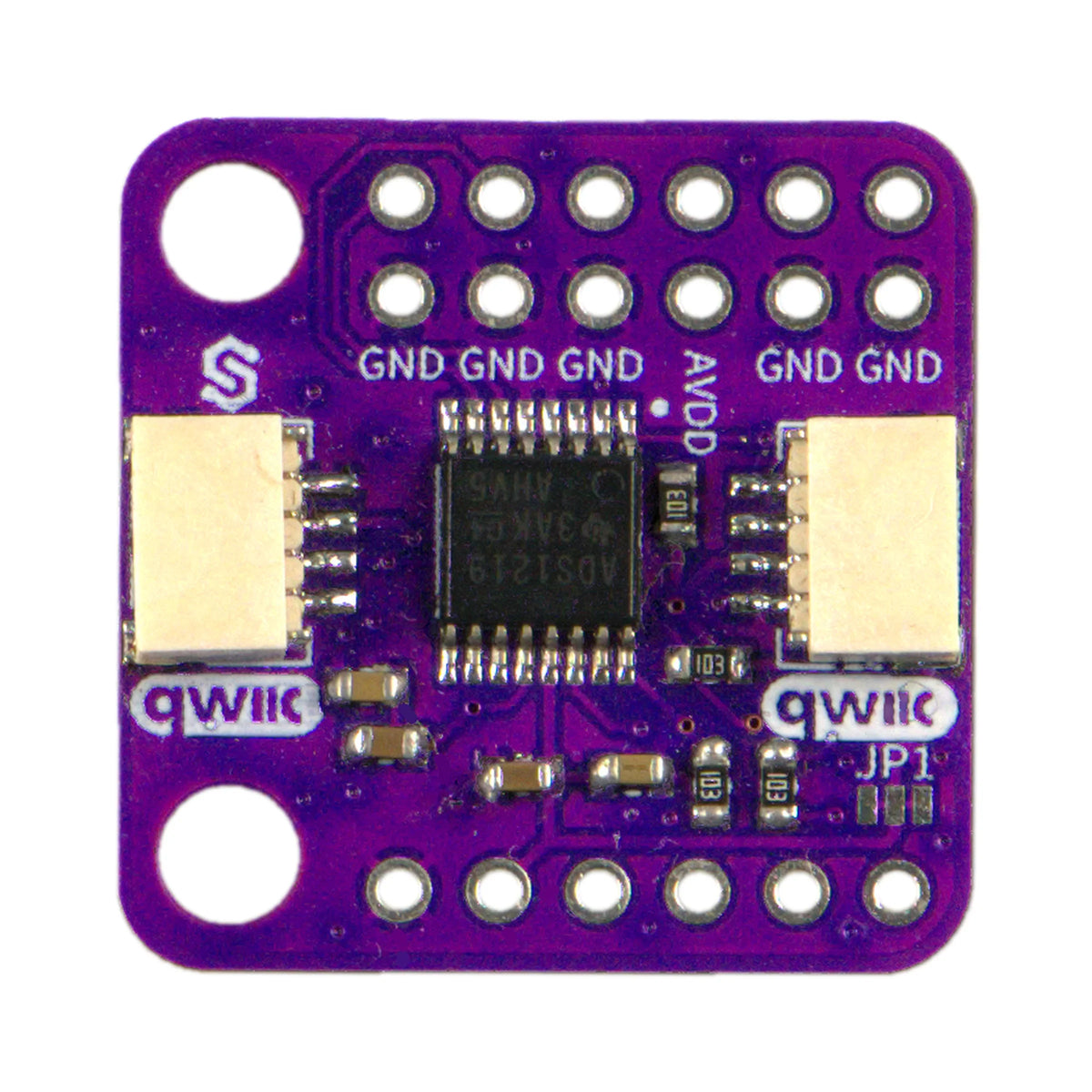

• Conectori: 2 x Qwiic și 3 headere cu 6 pini
• Temperatură de lucru: de la -40 la +125 grade Celsius
• Dimensiuni: 22 x 22 mm, cu 2 găuri de 3,2 mm la 16 mm distanță

Întrebări frecvente

Ce înseamnă rezoluție efectivă față de cei 24 de biți din specificație?

Cei 24 de biți sunt cât poate număra convertorul. Rezoluția efectivă este cât din acei biți rămân utili după zgomot. La 20 SPS rămân 19,6 biți, ceea ce este deja foarte mult. Cu cât citești mai rar, cu atât rămâne mai mult semnal curat.

Ce este PGA și când îl folosesc?

PGA înseamnă amplificator cu câștig programabil. Îl pui pe 4 când semnalul tău este mic și nu depășește ±0,512 V, ca să folosești toată plaja convertorului în loc de o fracțiune din ea.

Care e diferența între canale simple și diferențiale?

Un canal simplu măsoară față de masă. Un canal diferențial măsoară diferența dintre două intrări și anulează zgomotul comun de pe ambele fire. Pentru celule de sarcină și termocuple folosești întotdeauna mod diferențial.

Cu ce plăci merge?

Cu orice placă cu I2C: Arduino, ESP32, Raspberry Pi, Raspberry Pi Pico și plăcile NULA.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.

• Documentația completă a produsului
• Ghid de pornire cu Arduino
• Biblioteca Arduino
• Documentația bibliotecii Arduino
• Detalii hardware și scheme
• Datasheet-ul circuitului principal (PDF)
• Toată documentația Soldered
