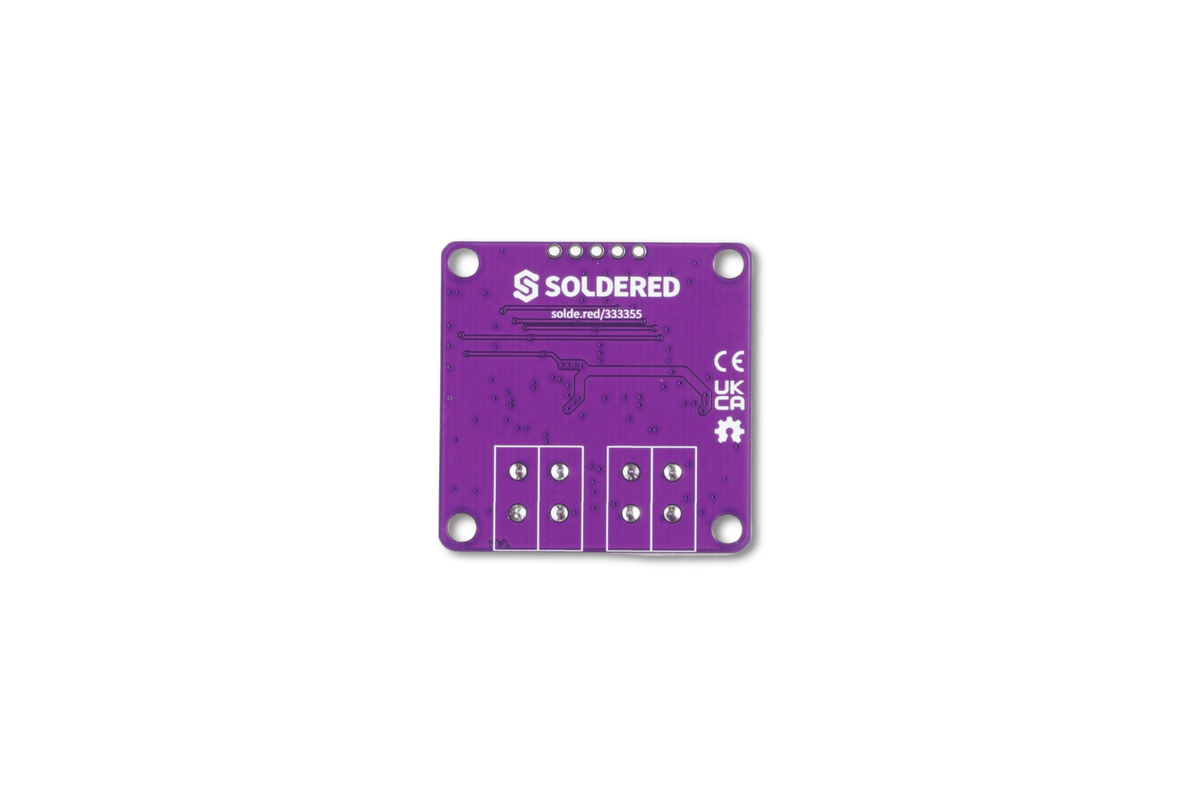

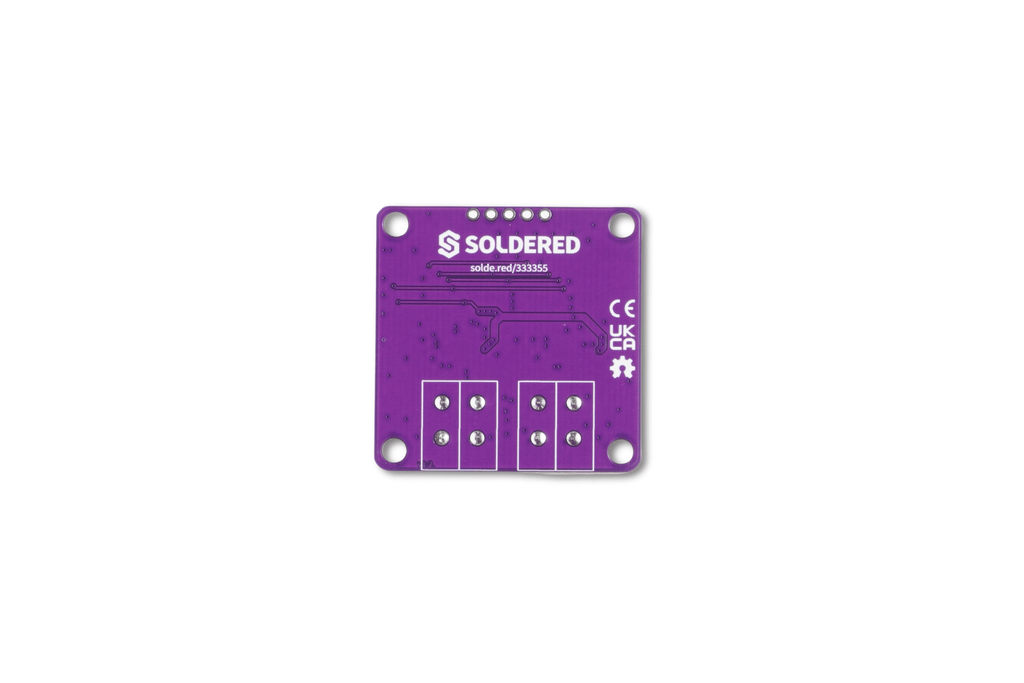

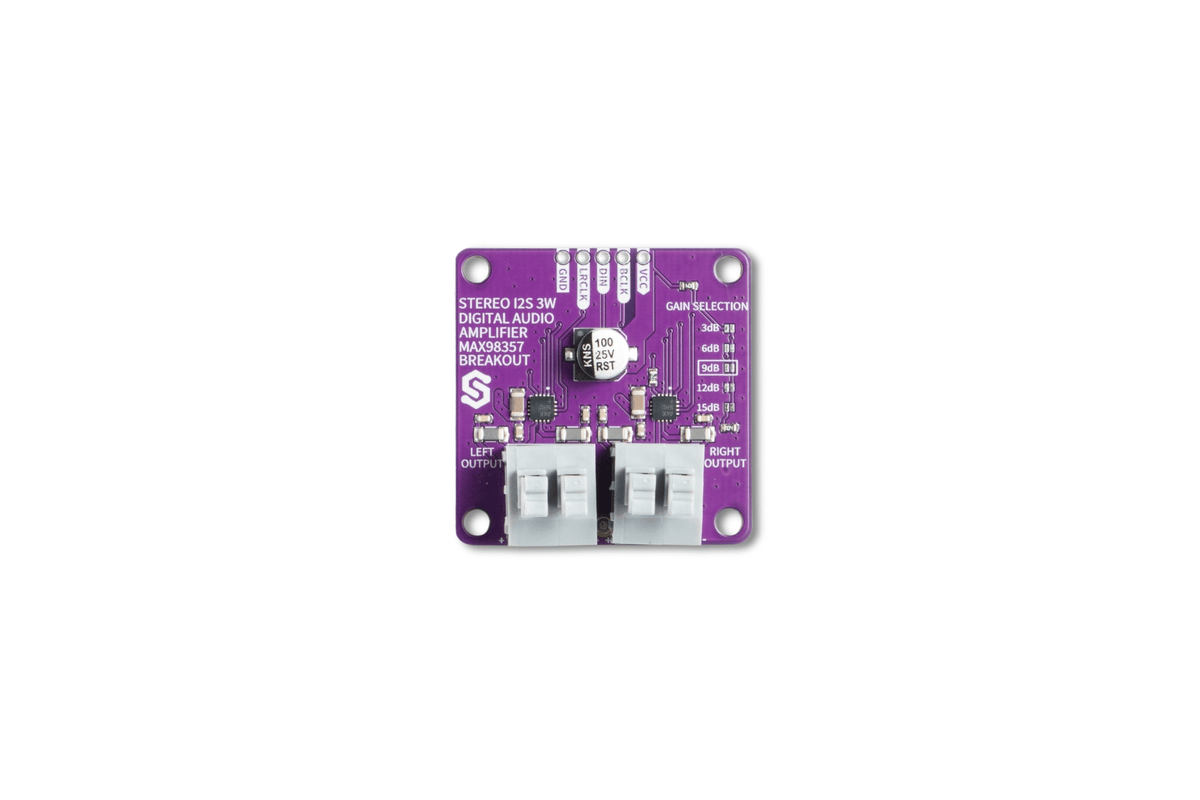

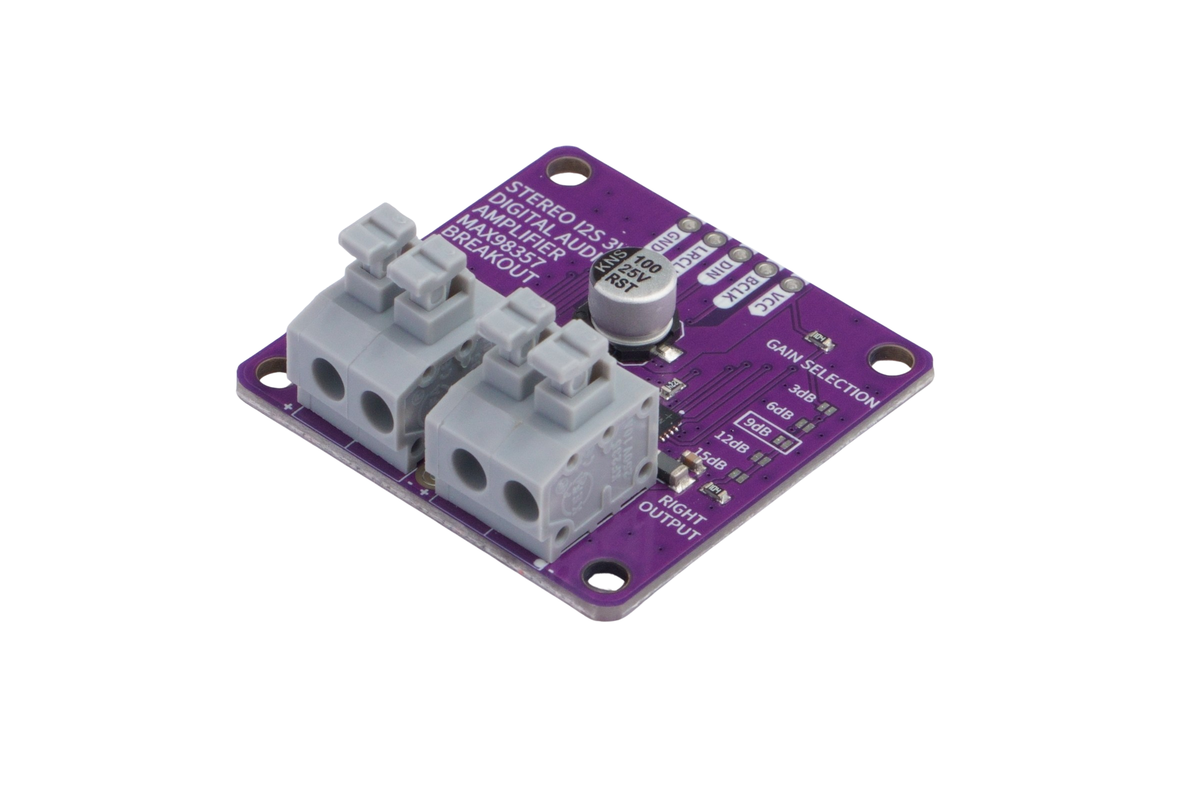

Amplificator Audio Stereo I2S MAX98357A 2 x 3 W, cu Câștig Reglabil

Brand: Soldered

Amplificator stereo cu intrare digitală I2S, construit cu două cipuri MAX98357A în clasa D, câte unul pe canal. Dă aproximativ 3 W pe canal, cu eficiență de 92 la sută și distorsiuni de numai 0,013 la sută la 1 kHz. Pentru că sunetul ajunge în format digital până la amplificator, nu mai culegi zgomot pe fire.

Câștigul îl alegi din jumpere, la 6, 9, 12 sau 15 dB, în funcție de difuzoare. Difuzoarele se prind în borne cu apăsare, fără lipituri. Placa merge la 3,3 V și la 5 V, acceptă frecvențe de eșantionare de la 8 la 96 kHz și consumă doar 2,4 mA în repaus. Se potrivește cu ESP32, Raspberry Pi și orice placă cu ieșire I2S.

Unde îl folosești

• Radio pe internet sau player de muzică cu ESP32
• Asistenți vocali și dispozitive care vorbesc
• Alarme și notificări sonore în casa inteligentă
• Sintetizatoare digitale și instrumente construite de tine
• Redarea fișierelor audio de pe card microSD

Specificații tehnice

• Cipuri: 2 x MAX98357A, amplificatoare I2S în clasa D, câte unul pe canal
• Putere: aproximativ 3 W pe canal, 3,2 W pe 4 ohmi la 5 V
• Eficiență: 92 la sută, pe 8 ohmi la 1 W
• Distorsiuni: 0,013 la sută THD+N la 1 kHz
• Câștig: 6, 9, 12 sau 15 dB, din jumpere
• Frecvență de eșantionare: de la 8 kHz la 96 kHz
• Alimentare: 2,5 până la 5,5 V, adică 3,3 V sau 5 V
• Consum în repaus: 2,4 mA
• Intrare: I2S: BCLK, DIN și LRCLK
• Ieșiri: borne cu apăsare pentru difuzorul stâng și cel drept
• Software: bibliotecă Arduino de la producător pentru ESP32 cu PSRAM

Întrebări frecvente

Cu ce plăci merge biblioteca Soldered?

Biblioteca Arduino a producătorului merge doar pe cipuri dual-core cu PSRAM, cum ar fi ESP32, ESP32-S3 și ESP32-P4. Nu merge pe ESP32-S2 sau ESP32-C3. Cu alte biblioteci I2S amplificatorul merge pe orice placă cu ieșire I2S.

Merge cu MicroPython?

Da, dar conform producătorului în MicroPython funcționează pe un singur canal. Pentru stereo complet folosește Arduino pe ESP32.

Ce difuzoare folosesc?

Difuzoare de 4 sau 8 ohmi. Puterea maximă de aproximativ 3 W pe canal se obține pe 4 ohmi la 5 V.

Care e diferența față de un amplificator analogic?

Primește sunetul în format digital, deci nu are nevoie de un DAC separat și nu culege zgomot pe firele de semnal. Unul analogic, cum este PAM8406, primește semnal de la jack sau de la un DAC.

Ce câștig aleg?

Pornește cu un câștig mic, de 6 sau 9 dB, și crește-l dacă sunetul e prea încet. Un câștig prea mare cu difuzoare mici duce la distorsiuni.

Documentație și resurse de la producător

Producătorul publică documentația completă, schemele și exemplele de cod. Linkurile de mai jos duc direct la ele.
