Ecran e-paper: ce este și cum funcționează, ghid pentru începători

Ce este un ecran e-paper?

E-paper este un ecran care reflectă lumina în loc să o emită. Arată ca o pagină tipărită, nu ca un ecran luminos.

Ecranele LCD și OLED au nevoie de iluminare de fundal permanentă ca să afișeze ceva, în timp ce e-paper nu are. Imaginea rămâne pe ecran fără niciun consum de energie, până când se schimbă ceva.

Cum funcționează

Un panou e-paper este acoperit cu milioane de microcapsule, fiecare având aproximativ diametrul unui fir de păr uman. În interiorul fiecărei capsule: particule albe cu sarcină pozitivă, particule negre cu sarcină negativă și un fluid transparent în care plutesc.

Aplici un câmp electric pozitiv și particulele negre coboară, iar cele albe urcă la suprafață. Pixelul arată alb. Inversezi câmpul și se întâmplă exact invers. Pixelul devine negru.

Odată ce particulele ajung în poziție, nu mai e nevoie de energie ca să rămână acolo. Ecranul este bistabil. Își păstrează starea cu zero electricitate.

Caracteristicile principale ale ecranelor e-paper

E-paper consumă energie doar când se schimbă imaginea, iar o imagine statică consumă 0 mW. Ecranul reflectă lumina ambientală, deci nu are iluminare de fundal, nu are reflexii și nu se estompează în lumina directă a soarelui.

Pentru că este bistabil, imaginea rămâne pe ecran fără niciun consum de energie până la următoarea actualizare. Singurul compromis este viteza de refresh: o actualizare completă durează între 250 ms și 2 secunde, ceea ce îl face potrivit pentru conținut care se schimbă ocazional, dar nepotrivit pentru video sau animații.

Avantaje și dezavantaje

E-paper funcționează în lumina directă a soarelui fără iluminare de fundal și, pentru că nu are flicker, obosește mai puțin ochii în sesiunile lungi de citit. Imaginea rămâne pe ecran cu zero consum, ceea ce înseamnă că o baterie mică poate ține săptămâni sau luni, în funcție de cât de des se actualizează ecranul.

Compromisurile sunt viteza de refresh și vizibilitatea în întuneric. O actualizare completă durează între 250 ms și 2 secunde, deci nu este potrivit pentru video sau interfețe rapide. Nu are sursă de lumină proprie, deci are nevoie de iluminare externă ca să fie lizibil în întuneric. Variantele color au o saturație mai mică decât LCD sau OLED, iar panourile e-paper costă în general mai mult per inch decât un LCD comparabil.

E-paper color

E-paper standard este alb-negru. Variantele color vin în câteva forme:

Kaleido (filtru de culoare): Folosește un strat de filtru color peste un panou standard alb-negru. Compromisul este o saturație mai mică a culorilor și o rezoluție redusă.

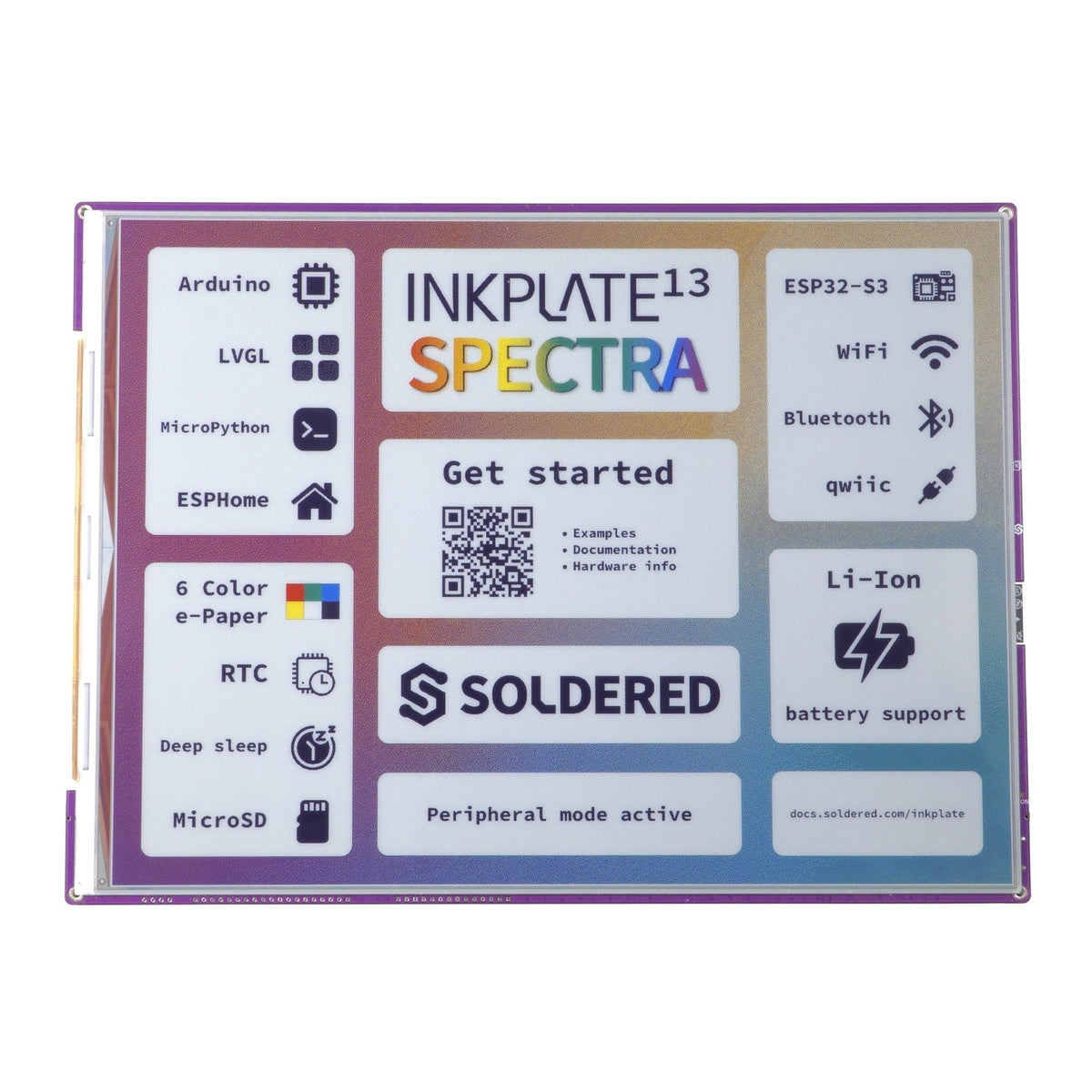

Spectra (multi-particulă): Adaugă particule roșii sau galbene pe lângă particulele negre și albe. Este limitat la 3-4 culori și se folosește frecvent la etichetele electronice de raft.

Advanced Color ePaper (Gallery): Folosește particule de cerneală colorată pentru a obține o gamă completă de culori, dar se actualizează mai lent decât ecranele monocrome.

Consumul de energie

E-paper consumă energie doar când se schimbă imaginea. Menținerea unei imagini statice nu costă nimic.

O actualizare completă consumă aproximativ 7-8 mJ/cm². Între actualizări, ecranul consumă 0 mW. Pe o baterie de 1000 mAh, asta înseamnă peste 10.000 de ore de conținut static.

Sub 4 actualizări pe zi, e-paper este cea mai eficientă opțiune de ecran disponibilă. Peste 600 de actualizări pe zi, LCD devine alegerea mai bună, pentru că energia consumată la refresh se adună.

Lizibilitatea

E-paper reflectă lumina ambientală la fel ca o pagină tipărită, deci se citește clar în lumina directă a soarelui, fără reflexii și fără estompare.

Nu are iluminare de fundal și nu are flicker, ceea ce înseamnă mai puțină oboseală a ochilor în sesiunile lungi de citit, comparativ cu LCD sau OLED.

Singura limitare este întunericul, e-paper nu produce lumină proprie și are nevoie de o iluminare frontală ca să fie lizibil.

Rata de refresh

E-paper este lent. O actualizare completă durează 250-2000 ms. Actualizările parțiale sunt mai rapide, dar pot lăsa ghosting, deci nu este potrivit pentru video sau animații.

Panourile mai noi se îmbunătățesc, unele ajungând la 120 ms pentru o actualizare completă. Suficient de bine pentru orice se actualizează ocazional.

Cum alegi ecranul e-paper potrivit

Frecvența actualizărilor contează cel mai mult atunci când alegi un ecran e-paper. E-paper se potrivește cel mai bine pentru conținut care se schimbă doar de câteva ori pe zi, pentru că actualizările mai dese transformă timpul lent de refresh într-o limitare serioasă.

Panourile monocrome mai mici sunt în general mai ieftine și se actualizează mai rapid decât cele color, iar pentru majoritatea proiectelor culoarea nu este necesară.

Interfața este de obicei SPI, deși unele module mai mici folosesc I2C. Plăcile Inkplate simplifică dezvoltarea pentru că integrează ecranul, microcontrolerul ESP32 și circuitul de management al bateriei pe o singură placă.

Exemple de proiecte

E-reader sau caiet digital

Ecranul afișează text static în cea mai mare parte a timpului, exact ceea ce face bine e-paper. O baterie de 1000 mAh ține săptămâni, nu ore.

Dashboard pentru casa inteligentă

Un ecran care afișează vremea zilei, consumul de energie sau o listă de sarcini se actualizează cel mult de câteva ori pe zi. Pe o baterie mică funcționează luni întregi fără reîncărcare. Plăcile Inkplate sunt construite exact pentru asta.

Ecran pentru senzori de exterior

O stație meteo sau un monitor de sol care se actualizează la câteva ore stă în lumina directă a soarelui fără nicio problemă. Nu are nevoie de iluminare de fundal, ceea ce menține și consumul scăzut.

Etichetă electronică de raft

Prețul sau informațiile despre produs se schimbă ocazional, nu constant. E-paper păstrează ce este pe ecran fără să consume energie până la următoarea actualizare.

Construiește cu e-paper pe BazaIoT

Gama Inkplate folosește panouri e-paper reciclate din e-readere reale, combinate cu un ESP32. Conectezi USB, deschizi un exemplu și rulează. Nu ai nevoie de hardware suplimentar ca să începi.

Dacă ai nevoie de culoare sau de refresh rapid pentru proiectul tău, în magazinul nostru găsești și module de afișare.

Concluzie

E-paper are sens atunci când conținutul se schimbă rar, când lizibilitatea în lumina soarelui contează sau când dispozitivul trebuie să funcționeze mult timp pe o baterie mică.

Dacă vrei să construiești ceva cu e-paper, plăcile Inkplate combină un panou e-paper cu un ESP32 și tot hardware-ul auxiliar într-un singur pachet. Conectezi USB, deschizi un exemplu și funcționează.

Întrebări frecvente despre e-paper

Cum păstrează e-paper o imagine fără energie?

Ecranul este bistabil. Odată ce particulele încărcate ajung în poziție, rămân acolo fără niciun fel de electricitate. Energia este necesară doar când se schimbă imaginea.

De ce este e-paper atât de eficient pentru autonomia bateriei?

O actualizare completă consumă aproximativ 7-8 mJ/cm². Între actualizări, ecranul consumă 0 mW. Un dispozitiv care afișează în mare parte conținut static poate funcționa săptămâni sau luni pe o baterie mică.

Poate e-paper să afișeze culori?

Da, dar cu compromisuri. Panourile cu filtru de culoare (Kaleido) au saturație și rezoluție mai mici. Panourile multi-particulă (Spectra) sunt limitate la 3-4 culori. Există și e-paper full-color (Gallery), dar se actualizează mai lent decât cel monocrom.

Este e-paper bun pentru citit în lumina soarelui?

Da. E-paper reflectă lumina ambientală la fel ca o pagină tipărită. Nu are iluminare de fundal care să fie estompată și nu are reflexii pe suprafața panoului.

De ce se actualizează e-paper atât de lent?

Deplasarea particulelor încărcate prin fluid durează. O actualizare completă durează 250-2000 ms, în funcție de panou. Actualizările parțiale sunt mai rapide, dar pot lăsa artefacte de ghosting.

Este e-paper același lucru cu E Ink?

E Ink este un nume de marcă. E-paper este termenul general pentru ecranele electroforetice. În practică, cei doi termeni se folosesc unul în locul celuilalt, dar E Ink se referă strict la tehnologia fabricată de E Ink Corporation.

La ce se folosește e-paper?

E-readere, etichete electronice de raft, signage digital, ecrane always-on la ceasuri inteligente și afișaje pentru senzori alimentați cu baterie. Oriunde conținutul se schimbă rar și contează consumul mic sau lizibilitatea în exterior.

Este e-paper mai bun decât LCD?

Pentru conținut static și autonomie, da. E-paper consumă 0 mW pe o imagine statică și rămâne clar lizibil în lumina directă a soarelui. Pentru aplicații care se actualizează frecvent, LCD este alegerea mai bună. Suportă video, interfețe rapide și culoare completă, fără limitările unei rate de refresh lente.

Poți folosi e-paper cu Arduino?

Da. Majoritatea panourilor e-paper folosesc SPI și au biblioteci Arduino disponibile. Plăcile Inkplate ușurează dezvoltarea pentru că îmbină un ecran e-paper cu un ESP32 pe o singură placă, cu biblioteci și proiecte exemplu gata de folosit.
