Cele mai bune ecrane e ink pentru proiecte Arduino (ghid 2026)

Dacă îți construiești un calendar inteligent de birou, o stație meteo de exterior sau orice altceva care trebuie să funcționeze pe baterie, un ecran LCD sau OLED obișnuit nu este întotdeauna alegerea potrivită. Consumă prea multă energie și se citesc greu în lumina directă a soarelui. Aici intră în scenă o soluție de afișare cu consum redus numită e ink.

Ecranele e ink sunt bistabile, ceea ce înseamnă că trag energie doar cât timp imaginea se schimbă. Dacă apare o pană de curent bruscă sau ți se deconectează bateria, ultima imagine randată rămâne pe ecran la nesfârșit, până la următoarea actualizare a sistemului.

Tehnologia e-paper funcționează destul de diferit față de un ecran emisiv obișnuit. Nu este făcută pentru refresh rapid al imaginii sau pentru animații fluide. Rata de refresh este lentă și vei observa un efect vizibil de „flashing” atunci când dispozitivul curăță suprafața ecranului. În acest ghid parcurgem cum alegi cel mai bun ecran e ink pentru următorul tău proiect Arduino, ce trebuie să știi despre compatibilitatea de tensiune și cum alegi dimensiunea potrivită de ecran fără să rămâi fără memorie RAM pe placă.

Ce este un ecran e ink și de ce să îl folosești cu Arduino

În loc să folosească o iluminare de fundal care strălucește, ca smartphone-ul tău, un proiect Arduino cu ecran e-paper imită cerneala reală de pe hârtie fizică. În interiorul stratului de ecran se află milioane de microcapsule minuscule, umplute cu particule negre și albe încărcate electric. Aplicând un impuls electric scurt și controlat, schimbi polaritatea acestor capsule și muți pigmenții corespunzători la suprafață, formând text clar sau imagini precise.

Odată ce particulele ajung la locul lor, rămân acolo. Un ecran e ink consumă aproape zero energie, sub 1 mW în timpul refresh-ului, și absolut zero energie pentru a menține o imagine statică pe ecran. Chiar dacă bateria ți se descarcă complet sau deconectezi placa Arduino de tot, ultima imagine rămâne perfect vizibilă, funcționând ca un afișaj permanent activ. Combinarea unui astfel de ecran cu o baterie standard de 1200 mAh și cu un microcontroler optimizat pentru consum redus îți permite să ții proiectul în funcțiune luni întregi cu o singură încărcare, fără niciun fel de reflexie deranjantă în exterior.

La ce să te uiți la un ecran e ink pentru Arduino

Când cumperi un panou e ink simplu de la un furnizor obișnuit de componente, nu va funcționa pur și simplu din prima. Primul lucru de rezolvat este interfața de comunicație. Aproape orice ecran e ink pentru Arduino de pe piață se bazează pe SPI (Serial Peripheral Interface), ceea ce înseamnă că va trebui să dedici patru sau cinci pini digitali de pe placă doar pentru transmisia de date.

Compatibilitatea hardware devine și mai delicată la capitolul tensiune. Panourile e ink brute funcționează de obicei la 3,3 V. Dacă legi unul direct la o placă Arduino clasică de 5 V, cum e Uno, arzi ecranul. Ca să fii în siguranță, trebuie să pui un logic level shifter extern între placă și ecran.

Chiar dacă nimerești cablarea corect, tot mai ai de rezolvat problema memoriei RAM. Bufferarea unor grafice clare consumă surprinzător de multă memorie de lucru. Un Arduino Uno standard are doar 2 KB de RAM, ceea ce pur și simplu nu ajunge pentru frame buffer-ul unui ecran mai mare. Dacă vrei un ecran mai mare pentru proiectul tău, trebuie să treci la un microcontroler mult mai puternic, de exemplu un ESP32.

În final, verifică dacă ecranul suportă partial refresh. Fără el, tot ecranul trebuie să clipească alb-negru de fiecare dată când se schimbă o singură cifră. Dacă producătorul nu oferă drivere pentru partial refresh, rămâi să scrii de la zero cod complicat de randare.

Gestionarea level shifterelor, a cablării SPI și a limitelor stricte de RAM îți poate încetini mult proiectul. Dacă vrei să sari peste depanarea asta, o placă integrată din gama Inkplate îți oferă o experiență complet documentată, plug-and-play, direct din cutie.

Cele mai bune ecrane e ink pentru proiecte Arduino

Inkplate 10 (cea mai bună în ansamblu / cea mai simplă de pus în funcțiune)

Aici lucrurile devin mai simple. Inkplate 10 oferă tot ce am menționat mai sus și se ocupă intern de aceste aspecte. Nu cumperi un panou de afișare simplu, care are nevoie de o integrare atentă și lentă. Cumperi o placă finisată, gata de integrare, construită în jurul unui ecran e ink de 9,7 inch, cu toate componentele care comunică deja între ele.

Microcontrolerul integrat ESP32 WROVER-E face toată treaba grea. Nu există nepotrivire de tensiune, pentru că microcontrolerul funcționează la 3,3 V. Are 8 MB de PSRAM (Pseudo-SRAM), adică memorie mai mult decât suficientă pentru bufferarea imaginilor mari în tonuri de gri pe ecranul de 1200 × 825 pixeli. În timp ce un refresh complet al ecranului durează doar 1,61 secunde, biblioteca software se ocupă automat de actualizările parțiale. Asta înseamnă că poți schimba instantaneu anumite cifre sau texte, fără să forțezi o clipire pe tot ecranul de fiecare dată când se actualizează datele.

Cel mai important, modulele Wi-Fi și Bluetooth integrate deschid posibilități pe care nu le poți implementa ușor pe un Arduino clasic. Ecranul tău poate să preia date meteo în timp real, să se sincronizeze cu o bază de date în cloud sau să se conecteze cu telefonul tău. Nu mai ești limitat la citirea senzorilor locali.

Consumă 22 µA în modul deep sleep. Combin-o cu bateria opțională Li-ion de 3000 mAh și ajungi la luni întregi de funcționare reală pentru un afișaj care se actualizează la câteva ore.

Ca să pornești rapid, documentația vine cu exemple complete pentru randare în tonuri de gri, actualizări parțiale, conversie de imagini și lucrul cu text. Asta face învățarea plăcii și depanarea codului tău simple și directe.

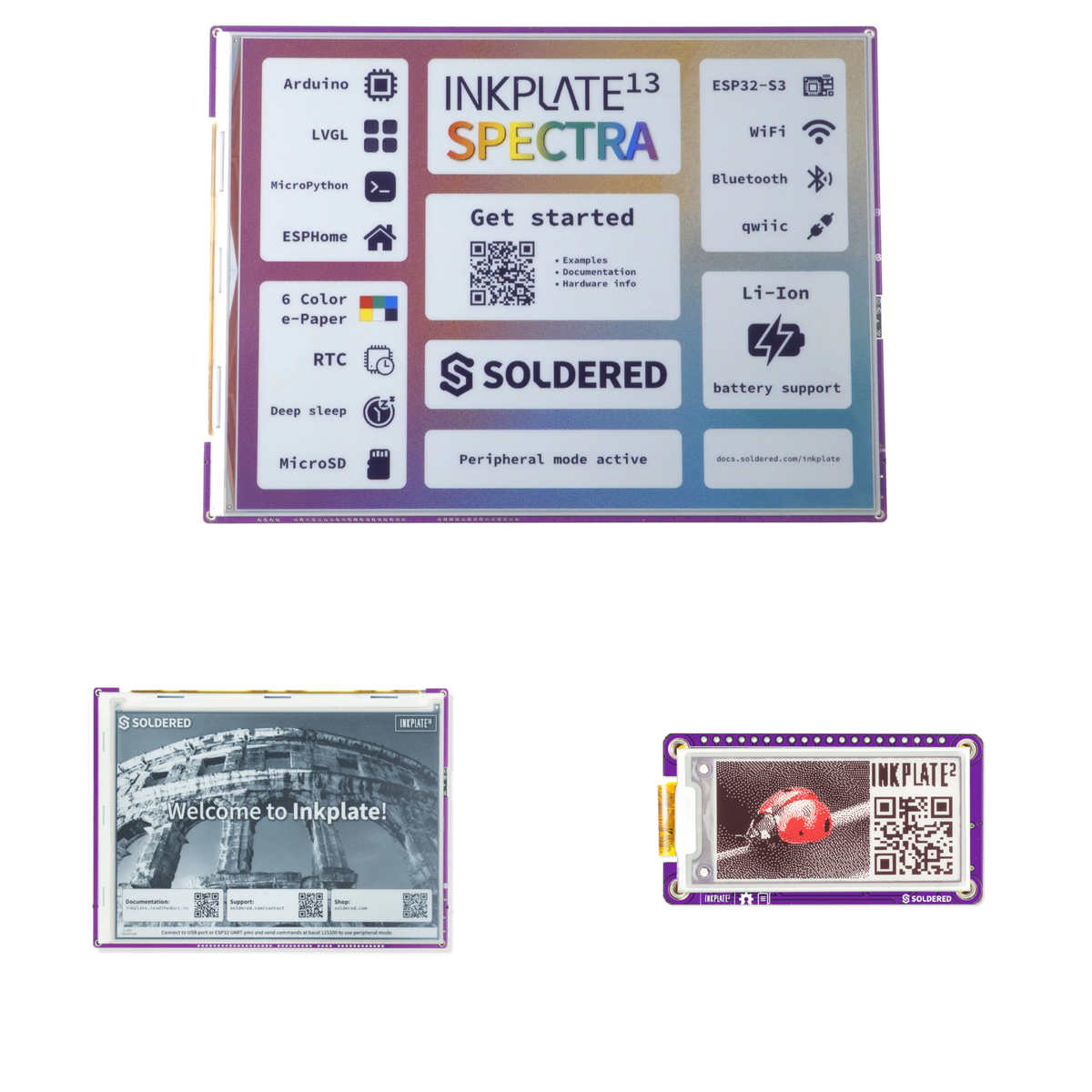

Inkplate 13Spectra (cea mai bună opțiune e ink color)

Dacă vrei puțină culoare, Inkplate 13Spectra te acoperă. În loc să folosească filtre de culoare spălăcite, ca alte ecrane, folosește o tehnologie avansată cu mai mulți pigmenți. Microcontrolerul ESP32 puternic de pe placă manipulează fizic pigmenții negru, alb, roșu și galben din interiorul microcapsulelor, oferindu-ți o saturație vie a culorilor, care face ca textul și pictogramele să se distingă clar de la distanță, dintr-un capăt în altul al camerei.

Manipularea fizică a culorii vine și cu niște compromisuri de care e bine să ții cont înainte să îți construiești următorul proiect. Pentru că particulele colorate sunt mai grele și mai complicat de mutat decât cele standard alb-negru, partial refresh nu este posibil pe acest panou, iar un refresh complet al ecranului durează în jur de 19 secunde. Dacă proiectul tău are nevoie de actualizări instantanee, de fracțiuni de secundă, e mai bine să rămâi la Inkplate 10. Dar dacă îți construiești un dashboard informativ, un meniu sau un calendar inteligent care trebuie să se actualizeze doar o dată la câteva minute, claritatea vizuală și contrastul de culoare ale modelului Spectra îl fac cea mai bună unealtă pentru treaba asta.

Ecrane e ink Waveshare (cea mai bună flexibilitate)

Dacă proiectul tău are nevoie de un format fizic foarte specific, Waveshare oferă o gamă de componente e-paper brute, de la panouri de 1,54 inch până la ecrane mari flexibile. Cumpărarea unui panou e paper brut îți dă toată aventura integrării, dacă îți place provocarea inginerească de a-ți construi complet de la zero configurația hardware.

Principalul compromis este că modulele Waveshare nu vin cu un controler integrat care să le comande. Va trebui să pui la dispoziție propria soluție Arduino sau ESP32. Îți ia mai mult timp de dezvoltare și de depanare până le pui în funcțiune, dar dacă ai nevoie de flexibilitate modulară maximă pentru o carcasă personalizată, își fac treaba.

Module e ink Adafruit (cele mai bune pentru învățare)

Dacă scopul tău principal este să înveți bazele funcționării e-paper, Adafruit este un bun punct de plecare. Cel mai important motiv să le iei în calcul este ecosistemul lor bogat de documentație. Nu îți vând doar o componentă și te lasă să te descurci singur. Oferă ghiduri de cablare pas cu pas, combinate cu bibliotecile lor software, așa că afișarea primului tău font personalizat sau desenarea unor forme geometrice simple pe ecran devin lucruri simple.

Dacă pui preț pe tutoriale detaliate, biblioteci software curate și o curbă de învățare ușoară, sunt o alegere solidă pentru primul tău prototip.

E ink vs. OLED vs LCD pentru Arduino

Alegerea ecranului potrivit pentru proiectul tău Arduino se reduce la a înțelege ce trebuie să facă de fapt proiectul tău și ce compromisuri poți accepta.

Principalul motiv să alegi un panou e ink este dacă proiectul tău are nevoie de un afișaj cu consum redus folosind Arduino. Pentru că e-paper este bistabil, consumă energie doar când pigmentul trebuie să se miște. Dacă faci un proiect de afișare meteo care se actualizează la fiecare 10 minute, ecranul tău își petrece 99% din viață consumând zero curent. Ecranele OLED, în schimb, iluminează fiecare pixel în parte folosind diode emisive. Oferă negru profund și rate de refresh rapide și fluide, ceea ce le face potrivite pentru afișarea în timp real a citirilor de la senzori, pentru meniuri de interfață care se schimbă rapid sau pentru animații mici, dar îți vor descărca o baterie mică de litiu în câteva zile dacă rămân aprinse permanent. Ecranele LCD tradiționale, cu caractere sau grafice, au nevoie de o iluminare de fundal constantă și puternică ca să fie lizibile în interior, ceea ce le face cea mai consumatoare opțiune dintre cele trei, deși rămân ieftine și ușor de programat.

Ca să te ajutăm să alegi unealta potrivită pentru proiectul tău, iată o privire rapidă asupra felului în care se compară aceste trei tipuri de ecrane:

Dacă Arduino-ul tău este conectat direct la o priză sau la un port USB de desktop și trebuie să afișeze variabile care se schimbă live, de la o fracțiune de secundă la alta, alege un OLED sau un LCD. Dar dacă proiectul tău trebuie să stea afară, pe un pachet de baterii, sau să stea pe birou afișând un calendar inteligent elegant, care nu îți obosește ochii și care se actualizează ocazional, e ink este singura alegere care nu te va pune să tot schimbi baterii descărcate.

Proiecte Arduino reale cu e ink

Cel mai bun mod de a vedea potențialul real al unui proiect Arduino cu ecran e ink este să te uiți la ce poți construi efectiv cu el. Pentru că e-paper se comportă atât de diferit față de un ecran emisiv obișnuit, deschide ușa către niște cazuri de utilizare unice, care pur și simplu nu ar funcționa cu hardware tradițional.

Unul dintre cele mai populare proiecte este un dashboard informativ pentru casa inteligentă. În loc să conectezi toți senzorii la un monitor luminos și strălucitor, care te va ține treaz noaptea, poți pune un panou e-paper mare pe birou sau pe perete ca să îți afișeze programul zilei, listele de sarcini sau uptime-ul serverelor. Dacă vrei să vezi un exemplu practic în acțiune, uită-te la ghidul Soldered despre cum construiești un Inkplate Sensor Hub, ca să vezi cât de ușor poți colecta date de la mai mulți senzori și să le trimiți într-un layout e-paper curat.

Dacă vrei să îți duci proiectul afară, stațiile meteo de exterior cu consum redus sunt o altă potrivire perfectă. Un ecran tradițional se spală complet în lumina directă a soarelui, dar un ecran e ink devine de fapt mai clar cu cât e mai multă lumină afară. Poți programa Arduino-ul sau ESP32-ul să stea în modul deep sleep 59 de minute din oră, să se trezească scurt ca să preia date de la un anemometru sau de la un senzor de presiune barometrică, să actualizeze afișajul și să se întoarcă direct la somn. Cum ecranul consumă zero curent ca să mențină acea informație statică, o baterie mică poate alimenta tot proiectul luni întregi.

Dincolo de folosirea acasă, e-paper este util pentru afișaje IoT la distanță și pentru etichete inteligente în ateliere sau în spații comerciale. Poți construi etichete dinamice pentru cutiile de componente, care își actualizează prețul sau stocul prin Bluetooth, sau poți construi un nod central care îți oferă toate datele de mediu de care ai nevoie din tot atelierul.

Ce ecran e ink ar trebui să alegi?

Alegerea ecranului potrivit se reduce la o privire sinceră asupra atelierului tău și asupra timpului pe care vrei să îl petreci depanând compatibilitatea hardware. Fiecare opțiune pe care am acoperit-o are un scop clar, așa că potrivirea ecranului cu obiectivele tale reale de dezvoltare îți va economisi multă bătaie de cap mai târziu.

Dacă vrei să înveți bazele cablării SPI folosind tutoriale standard, prietenoase cu începătorii, un modul Adafruit este o alegere bună. Pe de altă parte, dacă proiectezi o carcasă personalizată cu dimensiuni fizice strânse și chiar îți place provocarea inginerească de a-ți procura separat controlere și level shiftere și de a-ți trasa singur liniile de date, flexibilitatea modulară a unui panou Waveshare brut își va face treaba.

Totuși, dacă scopul tău principal este să ajungi rapid de la idee la proiect funcțional și preferi să petreci timp scriind cod pentru proiect în loc să depanezi nepotriviri hardware, o placă integrată este de obicei cea mai bună unealtă pentru treaba asta. Dacă vrei un ecran mare cu suficientă memorie RAM pentru procesarea unor layout-uri detaliate, Wi-Fi integrat pentru a prelua date online și un partial refresh rapid care previne clipirea constantă a întregului ecran, Inkplate 10 se ocupă intern de toate aceste complexități, direct din cutie.

În cele din urmă, dacă vrei un drum rapid și fără frustrări de la o idee la un dispozitiv e-paper funcțional care stă pe biroul tău, păstrarea tuturor componentelor integrate pe o singură placă face procesul simplu și direct.

De ce Soldered are acum cel mai bun Inkplate de pe piață

Soldered nu a proiectat Inkplate ca să fie doar încă o opțiune pe piață. L-au construit pentru că își doreau un mod mai curat de a crea proiecte e-paper, fără bătăile de cap hardware obișnuite. Când totul este integrat pe un singur PCB, tot procesul de dezvoltare devine mult mai ușor. Nu mai trebuie să îți petreci timpul liber verificând de două ori pinout-urile SPI, cablând logic level shiftere externe sau întrebându-te dacă microcontrolerul tău are destulă memorie RAM ca să randeze o imagine curată.

Soldered se ocupă de comunicația complexă dintre componente și de managementul energiei la nivel hardware, ca tu să te poți concentra pe scrierea aplicației tale. Susținut de biblioteci de cod complet open-source și de documentație detaliată, este gândit astfel încât să petreci mai puțin timp depanând erori elementare de cablare și mai mult timp construind ceva interesant.

Întrebări frecvente

Care este cel mai bun ecran e ink pentru Arduino?

Depinde de scopul final al proiectului tău, dar pentru majoritatea makerilor o soluție integrată, gata de folosit din cutie, cum este Inkplate 10, este cea mai bună variantă, pentru că elimină problemele care apar atunci când îți cablezi și îți construiești singur un ecran e ink de la zero.

Sunt ecranele e ink bune pentru IoT?

Sunt standardul de aur pentru configurațiile IoT la distanță. Pentru că trag aproape zero energie ca să mențină o imagine statică, îți permit să construiești un senzor la distanță, alimentat pe baterie, care poate funcționa ușor mult timp cu o singură încărcare.

Am nevoie de ESP32 pentru e ink?

Pentru ecrane mici, cu rezoluție redusă, un Arduino Uno clasic se descurcă bine. Totuși, pentru ecrane mai mari, cu rezoluție ridicată, Uno-ul tău va rămâne instantaneu fără RAM încercând să țină buffer-ul de imagine. Un ESP32 oferă puterea de procesare și spațiul mare de memorie necesare pentru a comanda fluent panouri mai mari.

Este e ink mai bun decât OLED?

Depinde de scenariul de utilizare al afișajului. Dacă proiectul tău trebuie să arate ca hârtia adevărată, să stea afară în lumină puternică sau să funcționeze pe o baterie mică, e ink este pentru tine. Pe de altă parte, dacă proiectul tău are nevoie de animații fluide, de rate mari de cadre video sau de culori neon puternice în interior, ești mult mai bine servit de un OLED.

Afectează temperatura în vreun fel ecranele e ink?

Dacă îți construiești o stație meteo de exterior care trece prin temperaturi negative iarna, lichidul din interiorul microcapsulelor se îngroașă, ceea ce poate încetini timpii de refresh sau poate opri temporar ecranul din actualizare până când se încălzește la loc.

Partial refresh-ul frecvent deteriorează un ecran e-paper?

Folosirea partial refresh este excelentă pentru a schimba cifre individuale fără o clipire a întregului ecran, dar în timp provoacă un fenomen fizic cunoscut sub numele de „ghosting”, în care contururi slabe ale textului vechi rămân vizibile. Ca să prevină asta și ca ecranul să rămână clar, bibliotecile software Soldered sunt gândite să declanșeze automat un refresh complet, curat, la câteva cicluri.
